[求助] 关于 扣合特征的 通风口

[复制链接]
发表于 2009-11-19 15:28:44 | 显示全部楼层 |阅读模式 来自: 中国福建厦门

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

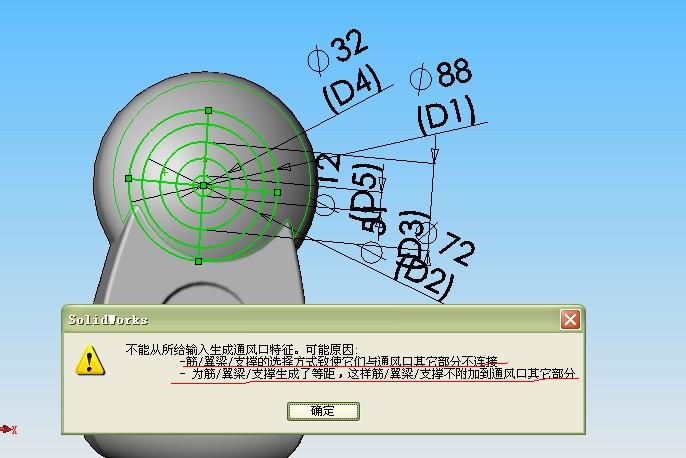

关于扣合特征的通风口  在创建时候出现下图这个问题   请教是什么意思 谢谢!!!!

零件1.rar

495.46 KB, 下载次数: 28

源文件

发表于 2009-11-19 16:36:15 | 显示全部楼层 来自: 中国浙江宁波
原帖由 jiba35 于 2009-11-19 15:28 发表 http://www.3dportal.cn/discuz/images/common/back.gif
: `8 u5 m: }/ A4 M6 U关于扣合特征的通风口  在创建时候出现下图这个问题   请教是什么意思 谢谢!!!!

. [4 M9 b- C' d/ k5 u- q7 K我帮你修改了一下,现在能做出来了,不过我的sw是2010版的,不知道你能不能打开,不过有edrawings的可以看看- `$ [/ I+ U: t+ @1 [
Desktop.rar (452.35 KB, 下载次数: 87)
 楼主| 发表于 2009-11-19 17:11:15 | 显示全部楼层 来自: 中国福建厦门
楼上大哥不知道能不能截图看下啊 谢谢!!!  你给我的打不开!!!
发表于 2009-11-20 10:20:03 | 显示全部楼层 来自: 中国浙江宁波
原帖由 jiba35 于 2009-11-19 17:11 发表 http://www.3dportal.cn/discuz/images/common/back.gif$ |' ]0 G( w' D7 D, I4 j) d' K
楼上大哥不知道能不能截图看下啊 谢谢!!!  你给我的打不开!!!
' Y+ R$ B% u! i+ e: ]* f: [
好吧,我重新装个sw09的给你做了模型,你参考一下! 复件 零件1.rar (338.65 KB, 下载次数: 29)
发表于 2009-11-20 10:27:11 | 显示全部楼层 来自: 中国浙江宁波
原帖由 jiba35 于 2009-11-19 17:11 发表 http://www.3dportal.cn/discuz/images/common/back.gif$ |6 x& P! l5 e
楼上大哥不知道能不能截图看下啊 谢谢!!!  你给我的打不开!!!
捕获.rar (241.98 KB, 下载次数: 18)
 楼主| 发表于 2009-11-20 23:28:31 | 显示全部楼层 来自: 中国福建厦门
奇怪 我那些数值和参数和你都是一样  可是我的就是弄不好  3 \. F  R  j% q# D* A
" F5 _, c1 e3 M  A
和原来的一样
 楼主| 发表于 2009-11-20 23:38:24 | 显示全部楼层 来自: 中国福建厦门

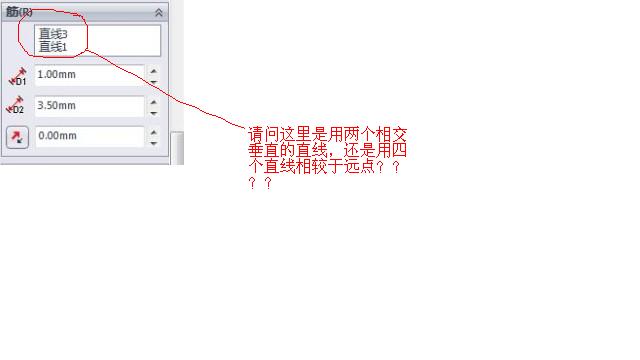

我看了一个实例
: g7 t1 Y8 b" R/ ]3 r9 N下图中的筋是用四根直线的
0 u% ^. a. D& A, ?3 ]5 M; q" z
+ B+ E* M, [8 [* g$ l( y/ G- h( x& `+ h  o+ j; o* D9 `
我的是用两个直线,可是我也改成四根的时候后也是不行  也还是和上面一样?
/ ^: C4 o& a6 [' q9 h" E: e, h7 O6 z9 z. c
怎么都没人遇到过这样的情况么???!
; e& C3 t) d" j# y' P5 o/ ]1 u, F% O/ R1 v
' K4 y: m& W* i" B! }3 T: h  _- c
是什么原因啊!!!) w: n& s& _" X$ P7 \9 _# a
! I- A$ ^) j# _% T& j
[ 本帖最后由 jiba35 于 2009-11-20 23:50 编辑 ]
发表于 2010-7-14 23:05:32 | 显示全部楼层 来自: 中国浙江杭州
你的草图有问题。我刚下载了你的文件,用二楼的方法做也做不出来,草图重新画过就可以了。方法就是这个方法。你草图的面要选择基准平面。
