如题：UG工程图中的剖视图搞不定了，请大侠们救救我，急着用这个功能…………
0 _1 x' W6 r$ p ^2 u' B
: F7 F$ |* r$ ~4 w 大家好，我现在在学着用UG排位，可是遇上了两个问题搞不好了，请知道的帮帮忙解答一下了，不胜感激。, |' v; H0 L& q4 Z2 p3 |

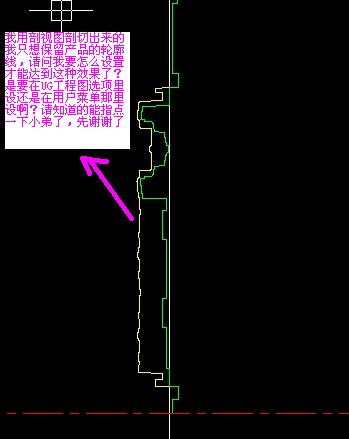

: {% B6 I% J( q1： 我做剖视图想只保留切面的外形轮廓，请问要怎么设置了，是在工程图的首选项中改还是在UG的“实用工具”那里设置才能达到这种效果了，如附件1所示的
) [$ X( W x1 P7 f' S

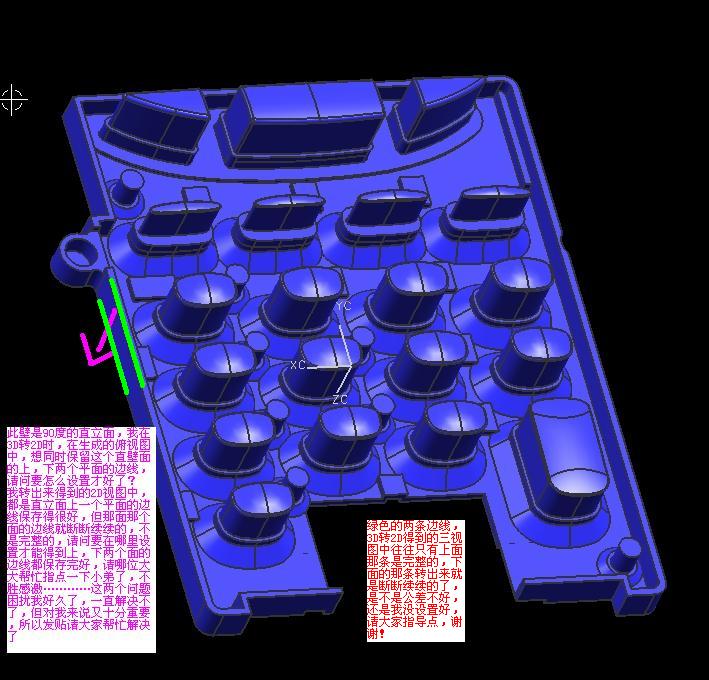

6 s* e1 x7 p5 ~' W `" y+ _2：这个问题不是剖视图的问题，而是3D转2D得到的三视图的问题。如果产品中有直壁面，那么我想同时保留这个直立面的上，下两条边线，要怎么设置了？我3D转2D出来的三视图，如果是直立面的，上面那条边的线保存完整，但下面那个边的边线，就是断断续续的，不是完整的一根整线了，因为我们这要求上，下模在排位时在CAD中要分成两层，所以要求上，下模的所有面的边线都保存完好，我转出来的效果都不好了，
7 T3 Q$ ?1 M- F. g* l3 |
" F& V( z, \0 |$ v+ ]6 b
& Y ]6 V9 R1 H% F" ]* m4 ?, E 这两个问题困扰我好久了，常常要处理这三个问题，往往要花费我好多的时间，所以请大家帮帮忙，知道的就请指点一下，知道哪个就帮忙回个贴，正在成长的新人，希望大家能出手帮忙，在这里先谢谢了！# Q- j6 S5 K- ~& ~3 f( x
8 S2 X W5 y7 w8 z% d- D2 j# x
[ 本帖最后由 694865935 于 2009-11-24 10:46 编辑 ] |
|
