一个装配问题，高手来一下

yeyangnuaa

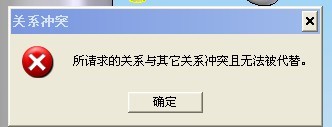

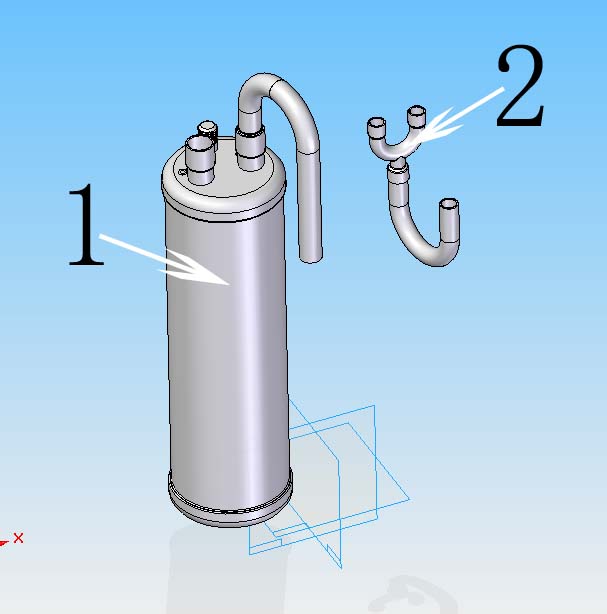

如图1所示，零件1和2都用固定约束，当另外两个铜管都用了轴对齐约束和一个贴合约束以后（均只差一个就完全约束了），我想用一个轴对齐约束那两个铜管，却出现了如图2所示错误提示。
. Q  m7 x  t( D2 U2 K) m
以前我记得是可以这样装配的，不过是在零件都是自己建模的基础上做的，有参数。这里的零件都是STP格式的，没有参数。
" b/ H6 V9 J7 W8 b8 ^1 R5 X  z
有没有高手能给个提示，我一直都没彻底弄清楚这个问题。

PS:我的装配意图是让两个铜管相互约束一下，在空间求一个解。因为两个铜管足够长，所以尺寸不存在不足的问题；反倒是尺寸长了一点，这样两铜管在各自所在平面就有一个角度。这个夹角不好算，而我就是要这个夹角。零件1和2的相对位置是固定的，也不能改。
还有就是零件都是已经设计好的，不能改。
3 ?% S- [9 c, b& H/ q) o+ T  C附件给个STP格式的文件，有厉害的高手可以试试怎么回事。
7 U* W+ x( A  E: u8 p  z) }7 ^" M0 u5 k
[ 本帖最后由 yeyangnuaa 于 2009-11-25 15:14 编辑 ]

yeyangnuaa

汗，有人看，没人回复！
5 s* X  R  r4 a! j( Q1 i% h$ P
; G6 g- H! Y6 z. V2 D* r我自己用UG，CATIA装配了一下，好像也出错。

huangjiuy

想回复呀，可情况跟你一样，我也想不通。
  G& e/ i" u/ S0 S如果想求那个角度，可以用作图法，可以吗？
+ W- s  Q0 X& a7 @1 I  l
1 `9 C: f- z4 f! N- @[ 本帖最后由 huangjiuy 于 2009-11-25 21:50 编辑 ]

tanyo

采用辅助轴线装配，因该可以

huangjiuy

原帖由 tanyo 于 2009-11-25 21:31 发表 http://www.3dportal.cn/discuz/images/common/back.gif
& u4 B: V7 M% j( v) x- h采用辅助轴线装配，因该可以

2 F4 y& f& c5 k8 |什么叫辅助轴线装配，能详细一点吗？

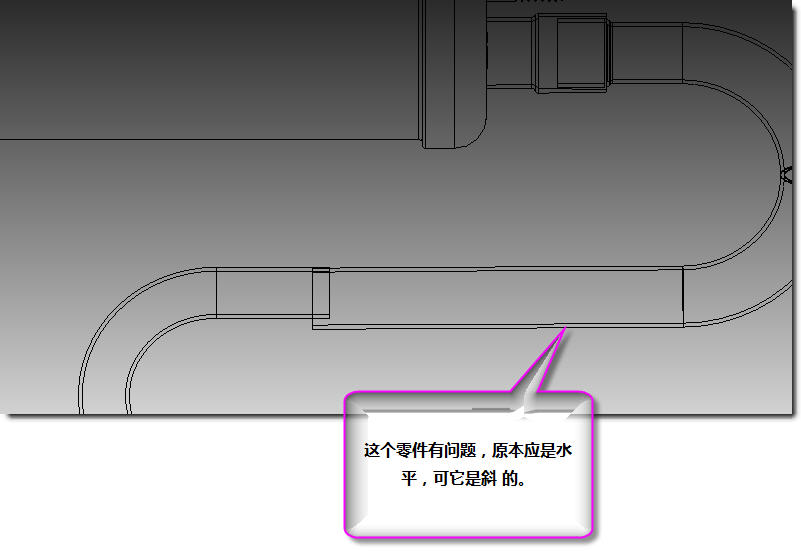

$ f3 {  ^* }/ D2 w( u另外，有个零件好像有点问题，
& {& ~% S  R6 @0 Z. v
9 F- h& t: g7 Y[ 本帖最后由 huangjiuy 于 2009-11-25 22:03 编辑 ]

wtongong

原帖由 yeyangnuaa 于 2009-11-25 15:11 发表 http://www.3dportal.cn/discuz/images/common/back.gif
$ w- z7 ]' s! {. i! T0 _) P如图1所示，零件1和2都用固定约束，当另外两个铜管都用了轴对齐约束和一个贴合约束以后（均只差一个就完全约束了），我想用一个轴对齐约束那两个铜管，却出现了如图2所示错误提示。
& K5 T! |" C& s4 F5 I$ a- X0 {
以前我记得是可以这样装配的， ...

3 x9 W$ t# |0 x6 x7 k
4 N4 V9 @0 n/ x

% E- r8 I- j8 H7 S0 ], ]

4 z! d' n; Z, z0 Y, }/ ?
: V" @& u# M* p1 M7 B/ O, N

. A; g/ r+ ~- g  W5 Q' S6 Y
2 n2 H( \( o' O$ X+ B8 b* Y


6 j7 E# e1 D3 `0 X0 q5 t[ 本帖最后由 wtongong 于 2009-11-25 22:19 编辑 ]

huangjiuy

[quote]原帖由 wtongong 于 2009-11-25 21:54 发表 http://www.3dportal.cn/discuz/images/common/back.gif
1 r; E8 ~( `7 U
6 h4 }+ X7 n! \% {# c7 ?% N7 Z
& ?! T) o$ p0 r9 ]$ J# k

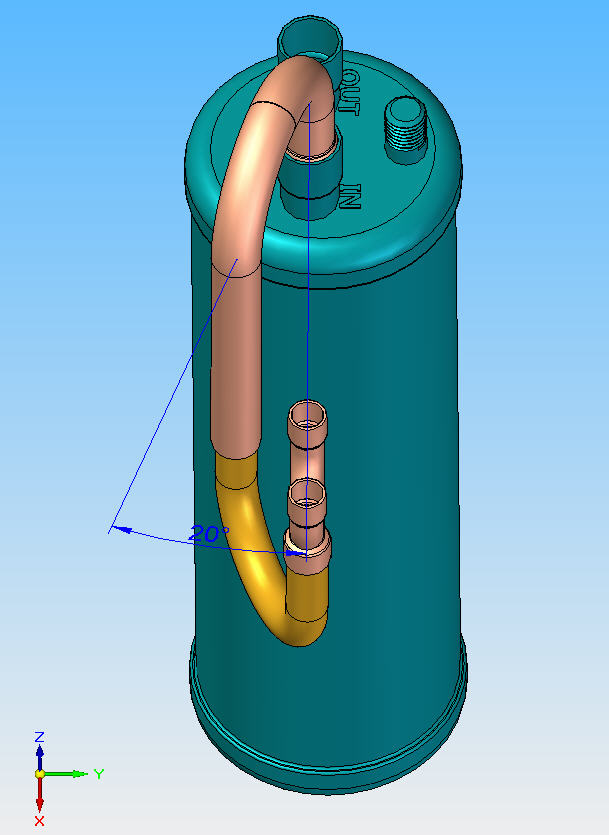

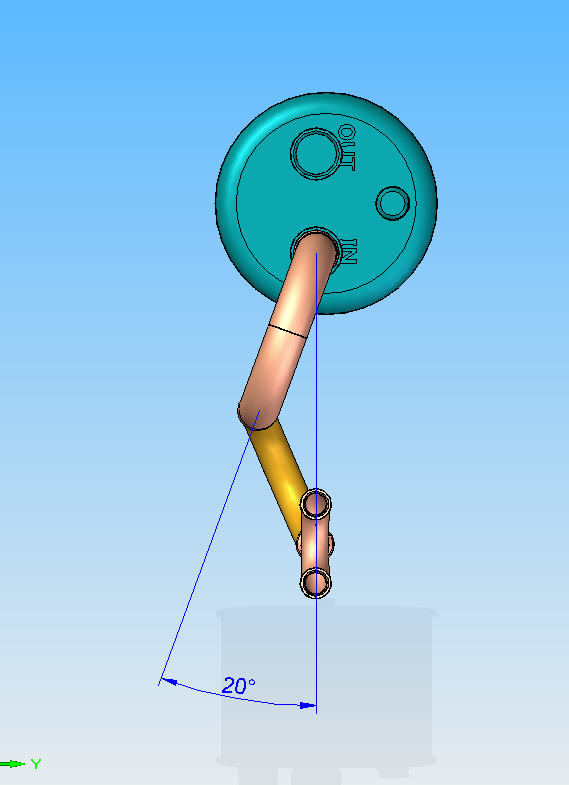

  E9 I7 o/ ~& S7 i* H楼主的意思是这样的吗  不是1,2固定吗?

yeyangnuaa

原帖由 huangjiuy 于 2009-11-26 10:35 发表 http://www.3dportal.cn/discuz/images/common/back.gif
) `% T" u8 E+ B[quote]原帖由 wtongong 于 2009-11-25 21:54 发表 http://www.3dportal.cn/discuz/images/common/back.gif



) [$ l: H3 }' q楼主的意思是这样的吗  不是1,2固定吗?

6 D- M# `. c. D$ T( l是的，零件1，2要固定，因为在底盘上有孔固定那个油分（圆柱状的），另外那个三通和其他铜管相连，为了不改动其他铜管，所以三通位置也不能动。

& x/ g: N2 {% l0 B7 p- N0 ~有一个兄弟发现我那个铜管不是直线，我重新做一下试试，看是不是这个问题所致。
9 v! t& l/ M6 c6 `# y0 E- c# P谢谢楼上各位

yeyangnuaa

我很少用2D作图法去解决三维问题，除非是实在没有办法，我才会用这种方法，不过还是要感谢一下参与。 :lol: :lol:

yeyangnuaa

谢谢大家，现在我的问题解决了。
/ }1 s4 f& A, _9 H
我的解决方法是：重新在管线设计里对零件3，4建模，尺寸都不变（当然零件编号都完全一样，考虑到工厂图纸的一致性）；先保存，再把他们在装配里删除，重新用零件装配的方法装配进来。零件1，2固定后，3，4可以只用5个约束就能解决问题，系统会根据最近距离自动求解，那个夹角也就自然生成了。
我估计产生原先装配出错的原因是：原有零件存在设计问题，如网友huangjiuy指出的，零件管路不是直线，产生倾斜，自然最后一个轴对齐装配约束就出错了。至于那两个零件，因为是我同事设计的，我也没仔细检查，搞得我很是麻烦。

[ 本帖最后由 yeyangnuaa 于 2009-11-26 17:18 编辑 ]

wtongong

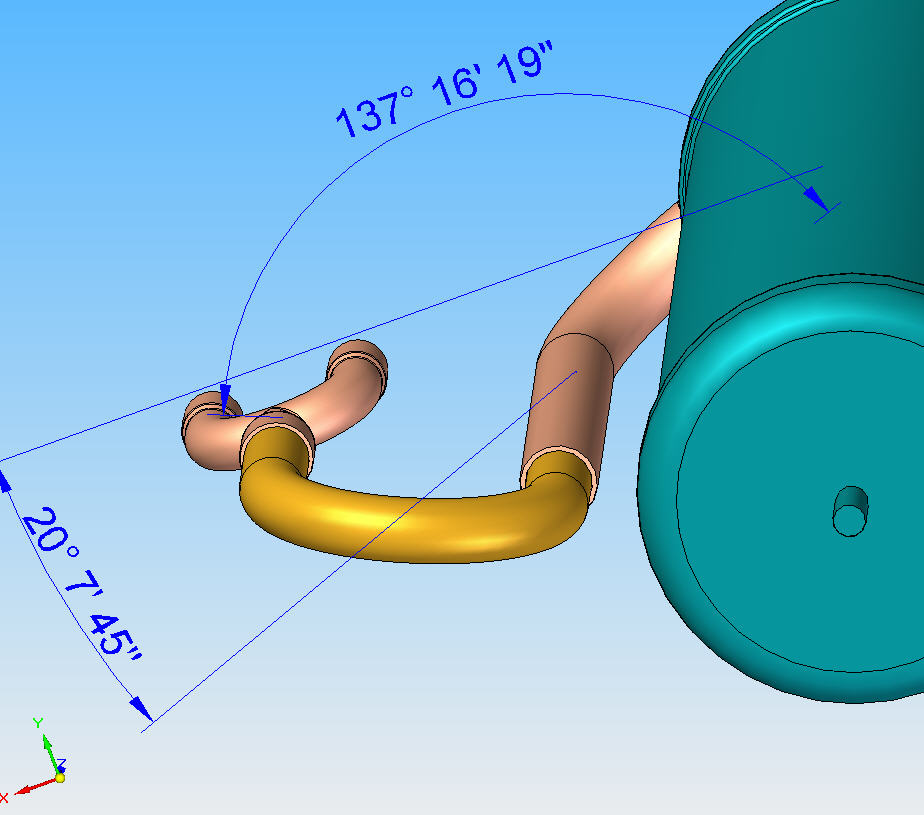

没有那样复杂，很简单。你的原图六步即可装定，

huangjiuy

原帖由 yeyangnuaa 于 2009-11-26 17:16 发表 http://www.3dportal.cn/discuz/images/common/back.gif
, J- W2 `# b' t* C% V* i" c谢谢大家，现在我的问题解决了。

我的解决方法是：重新在管线设计里对零件3，4建模，尺寸都不变（当然零件编号都完全一样，考虑到工厂图纸的一致性）；先保存，再把他们在装配里删除，重新用零件装配的方法装配进 ...

5 G1 l: h2 w4 e9 G偶重建了件4，装配也没提示错误信息了。

yeyangnuaa

我做的时候是先重建件那个有涨口的铜管，装配了一下不行，再把那个U型管重建，装配就没有问题了。
: N# z; \2 x) d% J( ^( Q+ a! p
看来对别人做的东西不能那么放心啊，应该仔细检查

huangjiuy

原帖由 yeyangnuaa 于 2009-11-27 11:23 发表 http://www.3dportal.cn/discuz/images/common/back.gif
3 q: |! T& s/ c. C3 j+ E我做的时候是先重建件那个有涨口的铜管，装配了一下不行，再把那个U型管重建，装配就没有问题了。
7 o. S1 r" i' V& P- `& [/ D* M
看来对别人做的东西不能那么放心啊，应该仔细检查

: y6 z& [: x) F$ Z7 n深有体会,因为偶也有同样的经历,你还好,在设计阶段给堵住了,偶可是零件都出来了,装不上,才发现了问题 教训啊
8 M. m2 t) C6 a% n  \8 w现在不得不怀疑一切了.
