装配体工程图的螺纹配合如何符合GB

syxplc · 发表于 2009-12-2 09:19:38

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

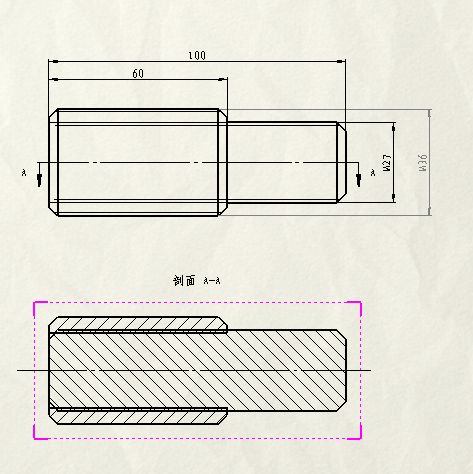

本人最近在学习SolidWorks2008的工程图，“装配体工程图的螺纹配合如何符合GB”这个问题一直困扰着我，摸索了两天了，也没有结果，看了论坛上的帖子也有朋友与我有相同的螺纹配合出工程图的问题。
1，外螺纹与内螺纹的剖面线重合。
2，配合部分应该以外螺纹为准。
3，没有配合的部分应该以各自的特点画。

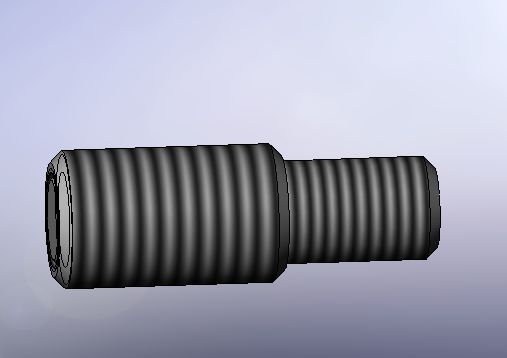

传上图片与源文件希望高手指点！有没有好一点的办法解决，哪怕是手动的也行。在此先谢谢了！！！

syxplc · 发表于 2009-12-3 07:52:32

难道前辈们碰不到这样的问题。期待着热心人的出现！！！

ryyhui · 发表于 2009-12-3 07:57:01

我都是转到AUTOCAD里面，自己修改的。。。

syxplc · 发表于 2009-12-13 09:30:34

跪求解决的好办法？

yanxixi510 · 发表于 2009-12-13 17:11:44

我也好期待这个问题能解决哦

ga7zm · 发表于 2009-12-13 18:06:27

解决的办法很简单，外螺纹一般是实心物体，可以不剖视的，在选项框里把它排除掉。这样显示就正确了。

syxplc · 发表于 2009-12-15 07:52:01

但是有些地方外螺纹却是空心的，螺纹很大，里面还有很多零件。

hebing118 · 发表于 2009-12-16 13:51:42

在工程图模式下，点插入“模型项目”－“注解”中的“装饰螺纹线”，可以显示螺纹，但不符合GB习惯，这个问题困扰很多人了，论坛内这方面的求助有几十贴。

syxplc · 发表于 2009-12-16 14:09:34

就是找不到好一点的解决方法。

tntk · 发表于 2011-6-6 07:25:21

这个问题几年前就有了，一直没有解决，导致我装配体出工程图都是转到其他软件里

红色钢铁 · 发表于 2013-6-20 15:41:05

同问，也纠结于这个问题很久了。

手动画毕竟是笨办法……

红色钢铁 · 发表于 2013-6-20 20:35:55

没有人能解决这个问题吗？

★♂ping♂★ · 发表于 2013-6-20 21:29:05

我个人觉得这不是个问题，机械图样只要表达清楚就行了，不是什么都要画的很清楚，标注一下就可以了呀，只要是工程师都能看得懂的。以前没有CAD时，很多画法都是简化的，不都是行得通的吗？

红色钢铁 · 发表于 2013-6-21 10:12:25

★♂ping♂★ 发表于 2013-6-20 21:29 static/image/common/back.gif
- f' |' ~- L+ @. W我个人觉得这不是个问题，机械图样只要表达清楚就行了，不是什么都要画的很清楚，标注一下就可以了呀，只要 ...

话当然也可以这么说……从实用的角度。

但，如果能把图画得符合标准还是能避免很多麻烦，而这正是标准的存在意义。

而且，作为一种工具，讨论它对实际需求的满足，是有必要的——也许有更好的办法呢？也许人家有这个功能而我们不会用呢？

红色钢铁 · 发表于 2013-6-23 16:51:04

还是无解吗？

duan_jian_hui · 发表于 2013-6-26 11:21:48

三维转二维，个人觉得不必纠结于这类问题。比方：你画个齿轮，那么转二维图时，齿形也会投影出来的。

JACK_NJ · 发表于 2013-6-26 13:02:04

学习了。。。

tiida101 · 发表于 2013-7-3 14:04:07

装饰罗文鲜

lfc208 · 发表于 2013-8-5 13:30:40

本帖最后由 lfc208 于 2013-8-5 13:32 编辑

强烈建议使用Inventor出图，solidworks工程图太差，不符合GB，不按标准来制作软件，只是一味让工程师要服从软件的规则，给你们软件工程师反映情况他们尽然说是要服从SOLIDWORKS的规则，说大家都没问题只有弱者才能够推到软件的问题，没见过这么拽的，你以为你可以垄断整个行业，看着你over，，，螺纹线中心线还要自己画草图一个一个去补，颜色也不容易改，我已经建议更换软件啊哈哈....

windfeifei · 发表于 2013-8-5 15:41:38

lfc208 发表于 2013-8-5 13:30 static/image/common/back.gif
3 v9 K5 Z- m }6 I1 ]4 A$ M7 b强烈建议使用Inventor出图，solidworks工程图太差，不符合GB，不按标准来制作软件，只是一味让工程师要服从 ...

刚学solidworks，机械制图总碰到螺母画法问题，就你说的一样，画了螺纹线，扫描出螺纹还要画个草图出来，关键是每次画草图那个添加几何关系总是不知道怎么弄。杯具啊
