UG求教

rochlpro · 发表于 2009-12-19 17:09:57

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我是第一次接触UG，提的问题对你们来说很简单，不要见笑，谢谢
我电脑上装的是UG NX7.0

http://img841.ph.126.net/UBEyTGj-XCi40t1zgwFBWw==/1822268999226618437.jpg

这个是管道的平面图，我想把它化成三维图纸，然后展开它，钣金展开，可是我不会，请高手们教教我，谢谢

[ 本帖最后由 rochlpro 于 2009-12-22 08:14 编辑 ]

gyhrp · 发表于 2009-12-19 22:18:57

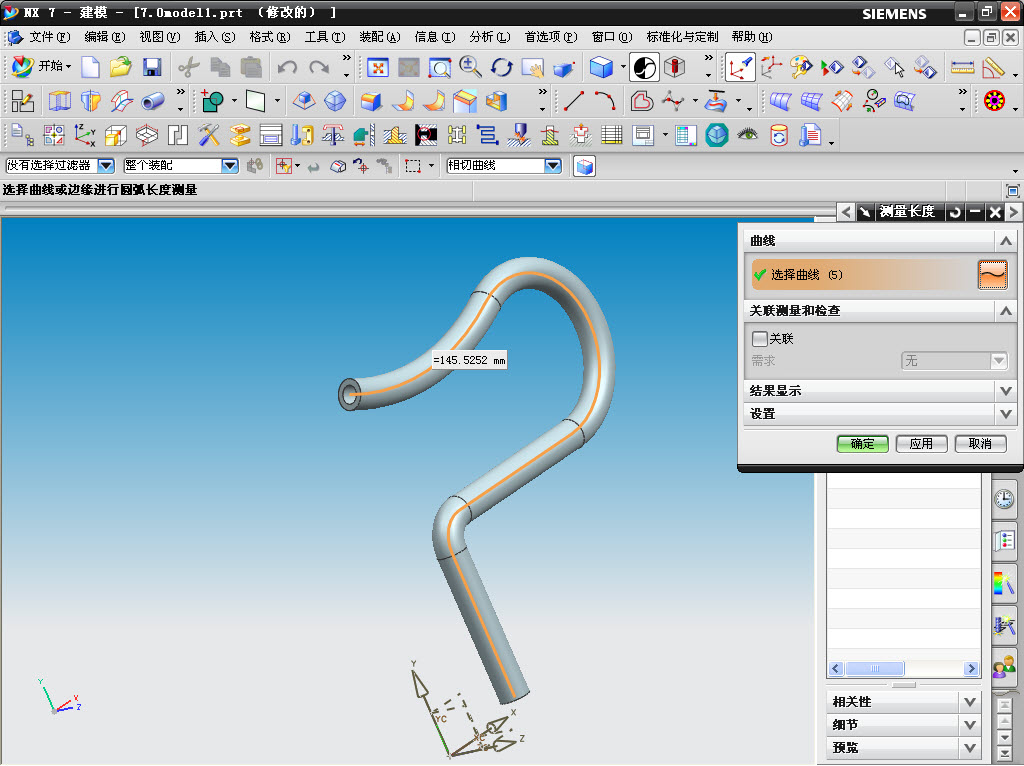

根据图纸尺寸画出中心线，用管道命令即可完成，用钣金是无法展开的，因为这不是钣金特征，用分析中的测量长度查出中心引导线的长度及可！

shenjianxie · 发表于 2009-12-20 15:15:51

学习学习啊

rochlpro · 发表于 2009-12-21 07:44:34

管道可以画一头大一头小的管吗？
我这个是焊接件，需要切开它获得展开后的图形，下料要用的，有办法展开它吗？谢谢

rochlpro · 发表于 2009-12-21 08:47:49

高手们教教我可以吗？谢谢啦
