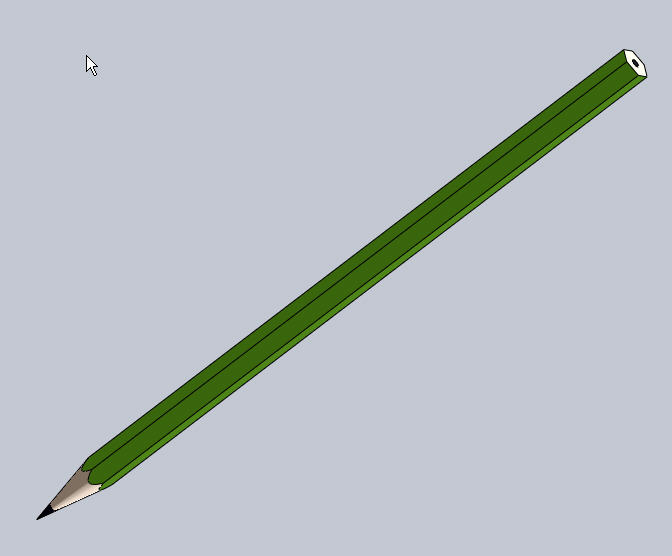

三个特征作出的铅笔

gld123 · 发表于 2010-1-25 09:37:47

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

铅笔.rar (67.12 KB, 下载次数: 54)

西门春天哥 · 发表于 2010-1-25 09:54:46

拉伸
旋转
切除
是否

w_hs1 · 发表于 2010-1-25 10:09:38

一转一拉两特征即可

cheng7647 · 发表于 2010-1-25 10:19:27

看看楼主是怎么做到的

cleverhawk · 发表于 2010-1-25 10:22:29

楼主有源文件提供参考吗?

gld123 · 发表于 2010-1-25 10:32:41

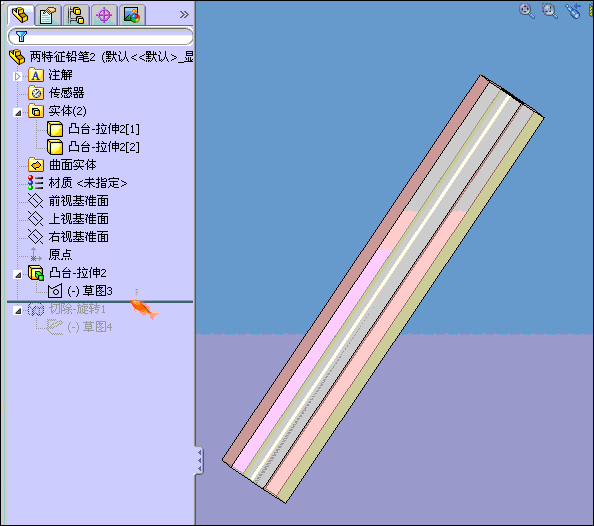

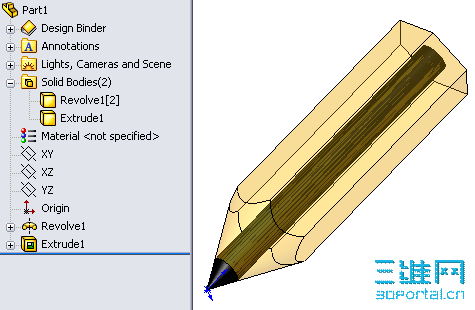

两个实体，一个木头，一个铅笔芯，用了两个拉伸，一个拉伸切除，恢复5楼，原文件在一楼

gld123 · 发表于 2010-1-25 10:37:14

本帖最后由 gld123 于 2010-1-25 10:47 编辑

3# w_hs1
一拉一切做不到，因为铅笔芯，与笔杆是两体的，渲染时各自渲染

Francis · 发表于 2010-1-25 10:44:27

向不老叔学习

w_hs1 · 发表于 2010-1-25 11:13:43

3# w_hs1
" |4 @8 {% g: Z0 x) N一拉一切做不到，因为铅笔芯，与笔杆是两体的，渲染时各自渲染: C) W+ B9 M2 v$ i6 [' F
15670905 x! O* m- H4 j) p- C+ ^) _' M* f2 a; ^
gld123 发表于 2010-1-25 10:37 http://www.3dportal.cn/discuz/images/common/back.gif

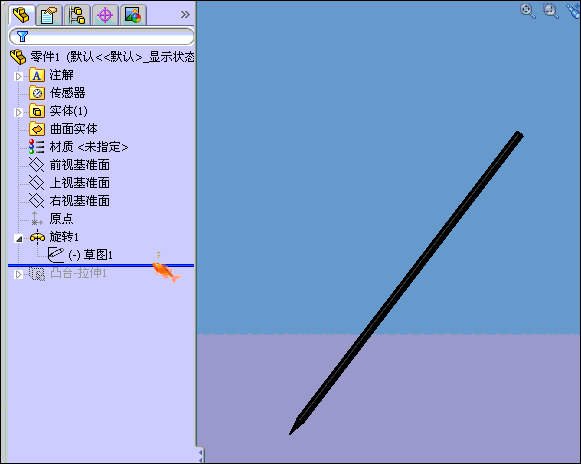

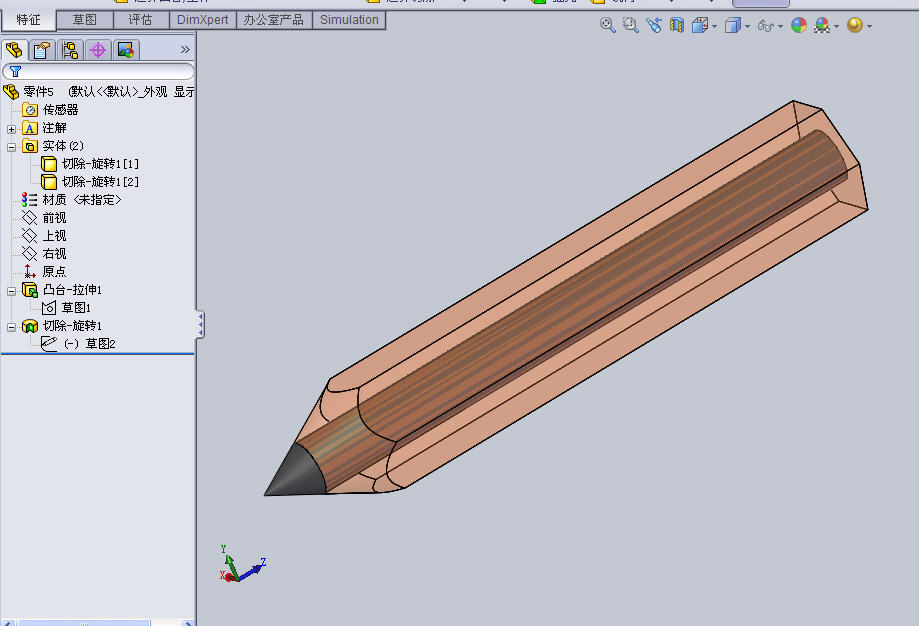

两个特征完全可以做到，楼上闷大用一个旋转做出两个实体（如何做你想一想，并不难的），再用旋转切出头部。

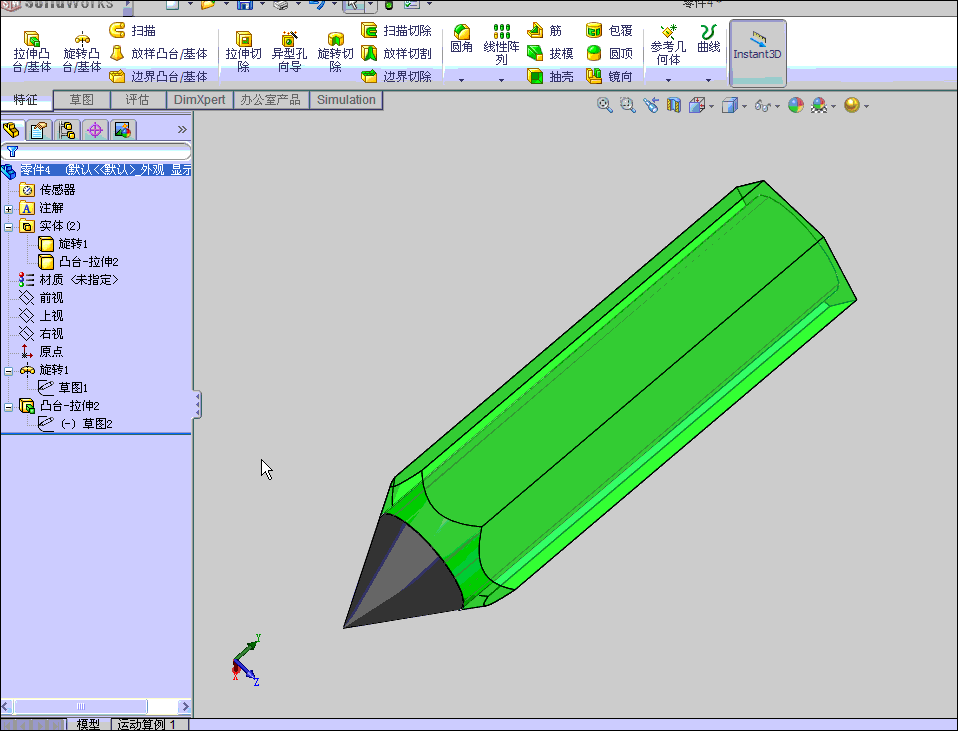

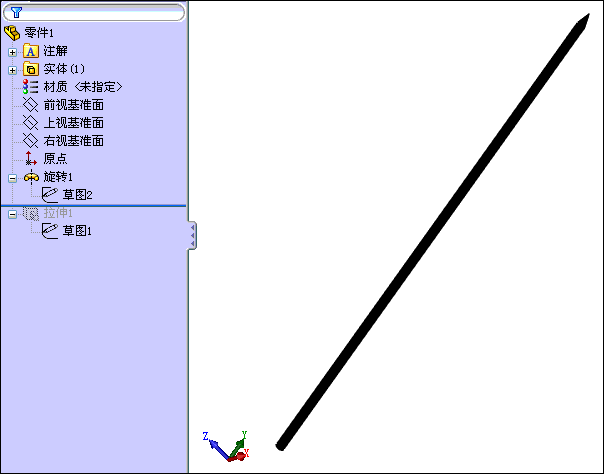

下面给出另一种做法，旋转和拉伸到圆锥面。


gld123 · 发表于 2010-1-25 11:24:16

不老的作法好，学习了。不过我还没领会。

suning0127 · 发表于 2010-1-25 11:30:58

9# w_hs1 顶不老叔

suning0127 · 发表于 2010-1-25 11:52:08

再来一个~~~~~~~

gld123 · 发表于 2010-1-25 11:56:30

想明白了，做出来了。不老大师的作法好。

chif0360 · 发表于 2010-1-25 12:02:06

顶下一拉一切

wyb1998 · 发表于 2010-1-25 12:39:08

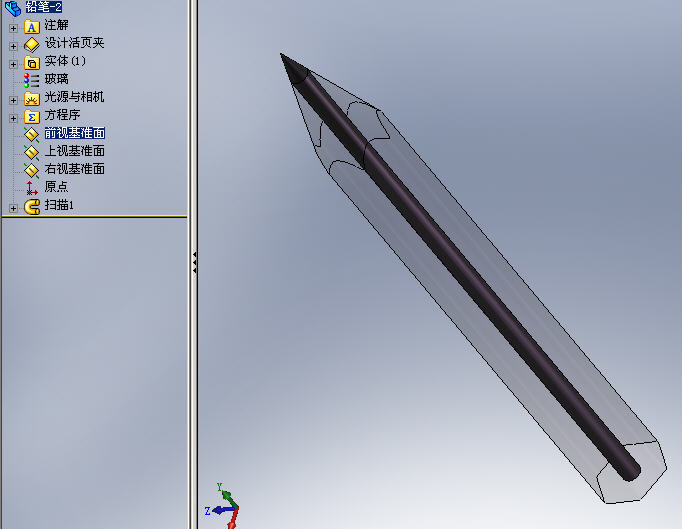

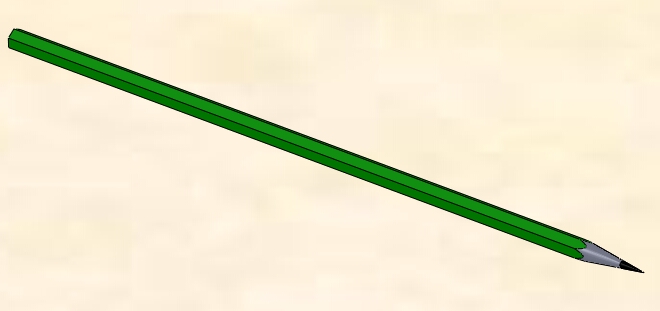

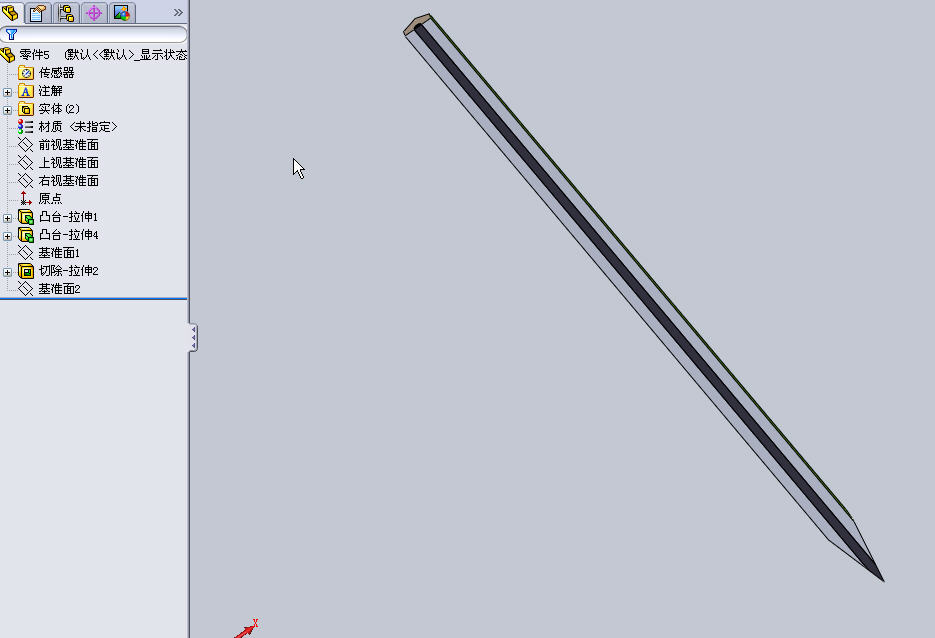

不老前辈的确厉害，我也试着做了一个，呵呵，给其他人提个醒，如果要想渲染效果达到，拉伸特征时草图要与原来铅笔芯之间预留一点间隙。

gld123 · 发表于 2010-1-25 12:51:38

15# wyb1998
不用留间隙的，可以铅笔芯先渲染

草原飞鹰 · 发表于 2010-1-25 12:56:47

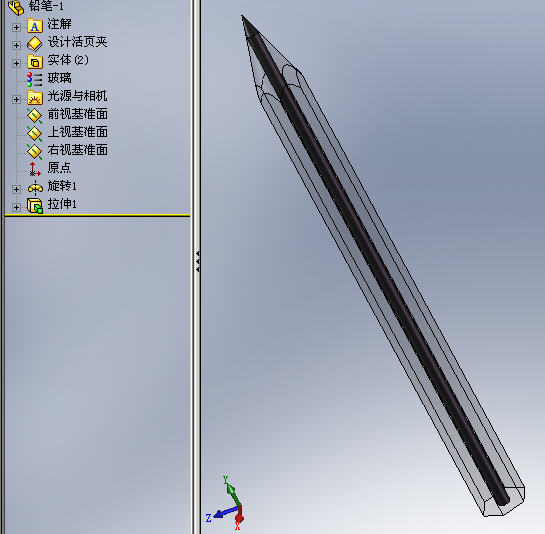

学习了，思路不错，平时我要要三步，看了各位大大的方法，现在用两步就可以了

ldf9766 · 发表于 2010-1-25 13:24:01

不老的更简洁

snakewolfs · 发表于 2010-1-25 13:26:57

向不老致敬：

snakewolfs · 发表于 2010-1-25 13:32:04

抛开技巧等不说，还是一个拉伸一个旋转切除的好呀

w_hs1 · 发表于 2010-1-25 13:49:31

看到有几个朋友是用拉伸后作旋转切除的，这也可以，但是估计笔杆和铅芯件有少许间隙。

zjt_1980 · 发表于 2010-1-25 14:24:51

顶铅笔

lystar · 发表于 2010-1-25 14:50:47

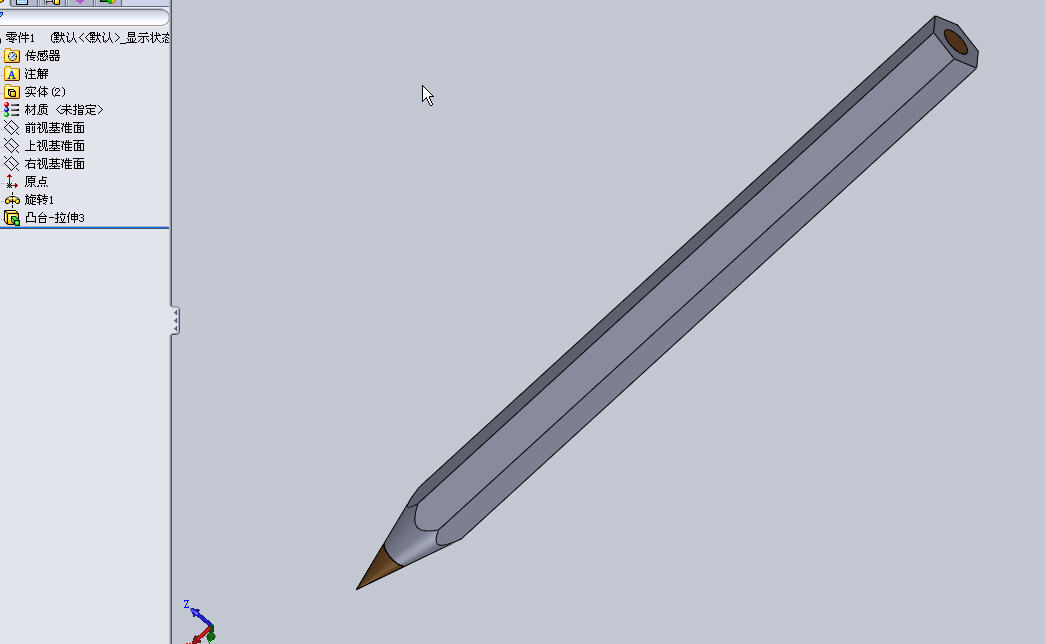

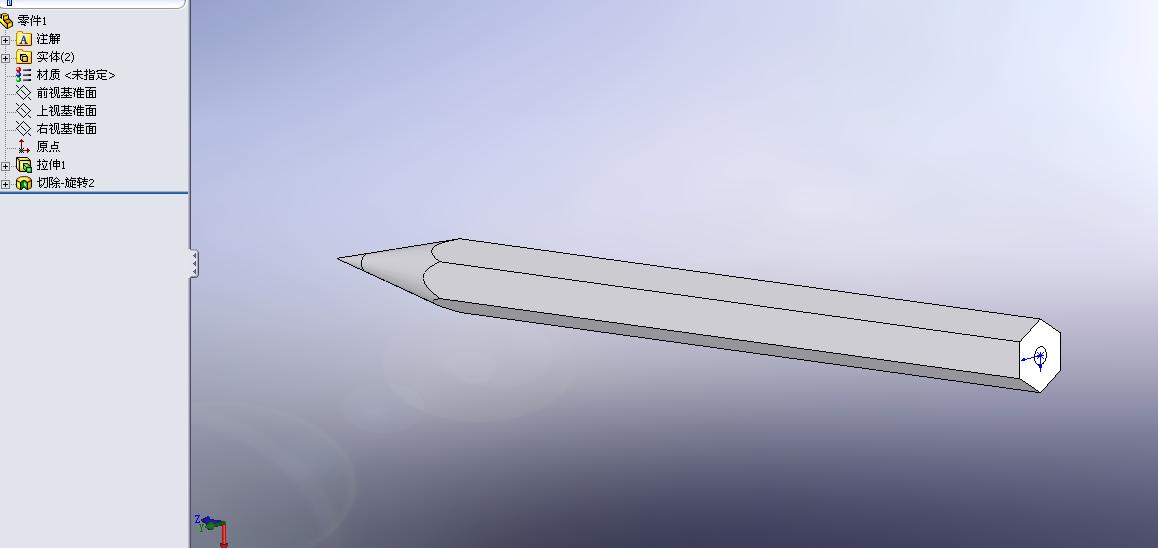

向不老学习，也来做一下两个特征做出来的，顺便也发一个缺德版的一个特征做的

lanhaihjq · 发表于 2010-1-25 14:55:33

刚开始学solidworks，学习了。

wjunz123 · 发表于 2010-1-25 15:31:06

真的很有趣哟！
