钣金件闭合角间隙

鸿浩

) W. c" R! h6 Z1 S9 t; W
+ a4 J0 b! d3 o; D& b+ j年前在搞钣金零件时碰到问题始终没找到解决的方法，
. b0 P1 k0 p9 j9 |特意上论坛来求助，

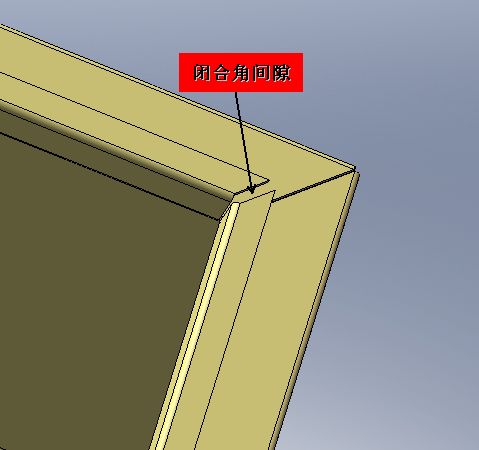

( s) Z; t7 t7 ]0 t% w( q问题是下图中的闭合角的间隙为2.9，但是这个闭合角的间隙太大了，我想把这个间隙改为0.5，可是这个地方钣金件中的闭合角工具使用不了，不知道要怎么才能改成我需要的效果呢？需要注意的是做好之后需要能够展开的哦！
附件中电控箱体为sw07版的源文件（特征树被压缩，下载后请解压特征树），有空帮我的可下载文件看下问题怎么解决！谢谢！

bosh

可以用闭合角做吗？试了，也可以展开。
, M# J4 A9 Z! g. T/ T9 Fhttp://i3.6.cn/cvbnm/be/80/a2/9587e3b3badec0ea8e2cab89c86f69c4.png

鸿浩

可以用闭合角做吗？试了，也可以展开。
$ ~% b1 B* |" E; \http://i3.6.cn/cvbnm/be/80/a2/9587e3b3badec0ea8e2cab89c86f69c4.png
8 e1 [! G5 U! ?bosh 发表于 2010-2-22 15:42 http://www.3dportal.cn/discuz/images/common/back.gif

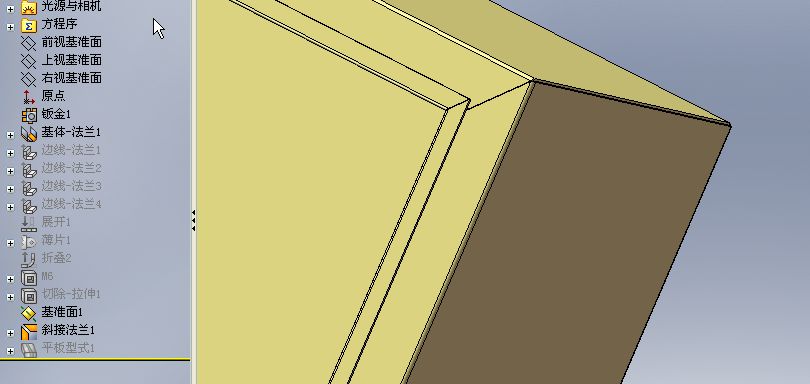

奇怪了，我的为什么不能添加闭合角？
可以说下制作过程或者帮我发个文件来看下吗？

repzk031

7 Y, Y$ }+ u. J; y* l" N1.建模越简单岂不更好,不要搞那么多边线发兰--------在基体-法兰1基础上------斜接法兰--------单击一边线------------建需要的草图------就可以了.
2.祝你成功

鸿浩

1.建模越简单岂不更好,不要搞那么多边线发兰--------在基体-法兰1基础上------斜接法兰--------单击一边线------------建需要的草图------就可以了.
5 ^  c' X1 B' @. t. \7 B2.祝你成功
1 K' J$ S1 f- v- ^! n% prepzk031 发表于 2010-2-23 13:47 http://www.3dportal.cn/discuz/images/common/back.gif

一步搞定，谢谢！

slang868

5# 鸿浩

) t  K) S! z* F  I% T: G
1 S  ], @8 F) A7 Q, O( Q9 D  r嗯，是的，对比了一下，你这个方法最好，试过了，确实能实现。
8 J6 ~+ U. ~! n4 B+ e, M

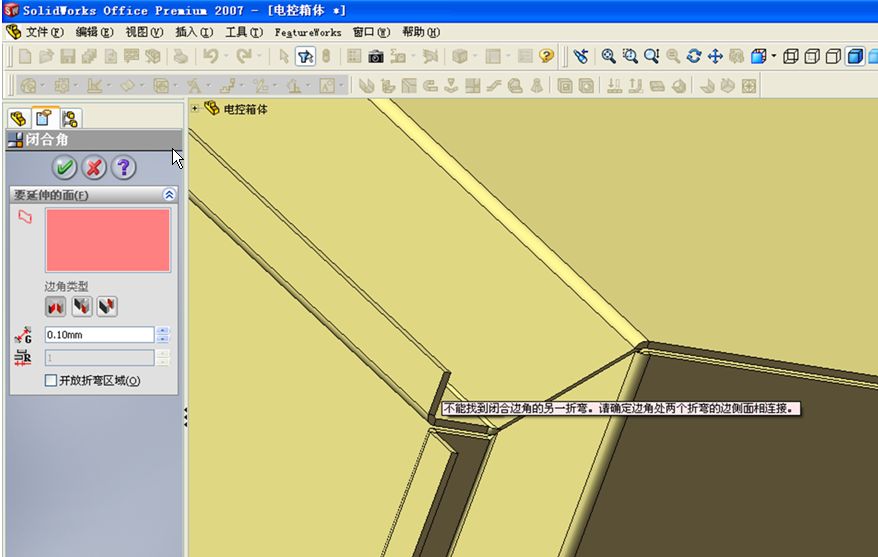

用闭合角做总提示间隙过小……

fansishang

间隙是可以调整的。
