实体设计2009工程图与电子图板

yhlhz · 发表于 2010-2-27 15:10:47

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

CAXA实体设计2009中的工程图没有平行线操作按钮，电子图板上有此功能，能否使工程图扳和电子图板来回对换以满足制图的要求，请高手们施教，谢谢。

fanfu · 发表于 2010-2-27 20:15:34

怎么能没有平行线呢？有的，不过叫曲线偏移。

teanyuwei8 · 发表于 2010-2-27 21:53:21

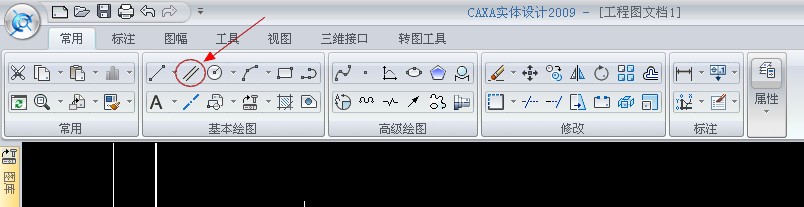

CAXA实体设计2009中的工程图有平行线操作按钮啊，请看下图

yhlhz · 发表于 2010-2-28 09:22:52

3楼网友你的版面应该是电子图板版面，电子图板版面是有平行线按钮的，我说的是实体设计本身的工程图上没找到平行线按钮。

teanyuwei8 · 发表于 2010-2-28 19:24:41

^_^，我理解错啦，你说的是在实体设计中的二维草图中的吧？
可以用偏置曲线来实现，不知道对你有没有用。
先选择要平行的线然后点属性中的“偏置曲线”

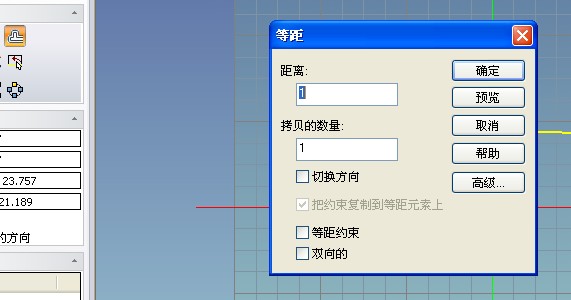

然后添写距离和数量就可以啦

lovemychina · 发表于 2010-2-28 21:22:28

好想帮助你，可是我也不懂呢

yhlhz · 发表于 2010-3-1 20:20:20

实体设计2009的工程图的图标是个工字铁图形。不是楼上的图标。

teanyuwei8 · 发表于 2010-3-1 20:41:38

本帖最后由 teanyuwei8 于 2010-3-1 20:51 编辑

你截个图发上来看看，呵呵，我有点搞不懂啦

这个图就是CAXA实体设计2009----工程图文档 ↓ 见下面的标题啊http://www.3dportal.cn/discuz/attachments/month_1002/100227215312fe119f590f7afa.jpg

xld705 · 发表于 2010-3-2 16:11:04

我也想知道啊！

teanyuwei8 · 发表于 2010-3-2 20:06:24

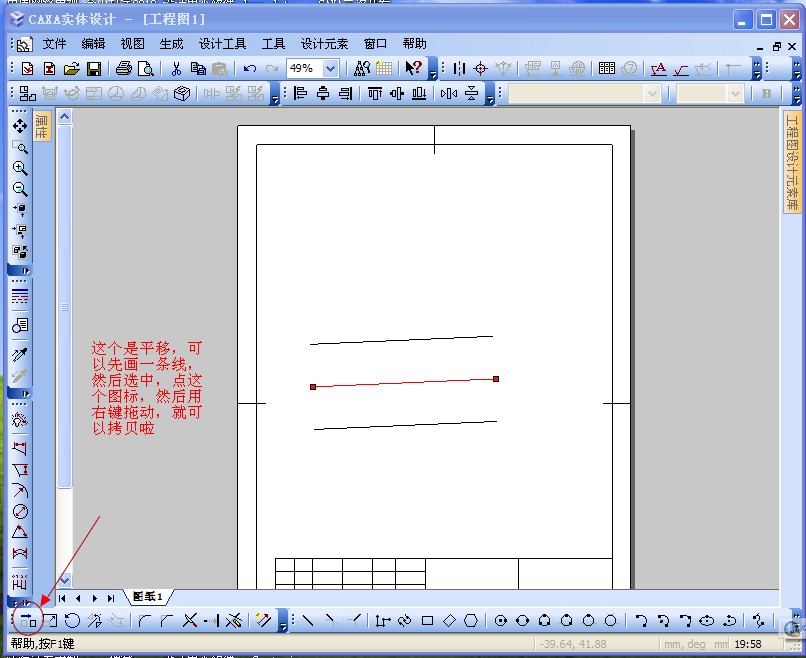

这个是实体设计2008R3的界面，不知道楼主说的是这个么，如果是这个可以用平移的命令，感觉2008的工程图很难用的，一般我直接用电子图版2007企业版，可以转视图，很好用的，实体设计2009的工程图很好用的，呵呵，我喜欢!


yhlhz · 发表于 2010-3-2 20:41:12

非常感谢楼上各位网友的热情帮助，实体设计2009有2个工程图，一个是实体设计工程图，和实体设计2008一样，一个是电子图板2009工程图，楼上的是实体设计2009中的电子图板。不怕见笑我还不会上传文件。

teanyuwei8 · 发表于 2010-3-2 21:21:55

呵呵，是我少见啦，^_^有机会交流一下，实体设计方面的心得。

mobiler0 · 发表于 2010-3-3 08:46:28

实体设计2009的工程图中的偏置曲线功能其图标与实体设计草图中的一样，但其功能却比实体设计草图中的弱了些。
通常很少在实体设计的工程图中绘图，而以更新3D图为主，若楼主很在意画平行线，那么还是在EB中合适。

jayjolin · 发表于 2010-3-5 18:21:35

请教那里有实体设计2009呀，也想学习

yhlhz · 发表于 2010-3-6 18:18:27

请教那里有实体设计2009呀，也想学习
3 R& j9 Y7 x* \5 n; yjayjolin 发表于 2010-3-5 18:21 http://www.3dportal.cn/discuz/images/common/back.gif

你可以到www.caxa.com官网上去下载。
