钣金件展开问题

wangchao0317 · 发表于 2010-3-4 22:25:14

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

这个零件是先折弯后用板料切割出来的45度角，但是展不开。试了N边。
请高手指点，万分谢谢。

钣金件.rar (229.41 KB, 下载次数: 12)

wangchao0317 · 发表于 2010-3-9 07:54:24

为什么没有人来帮助呢？

mobiler0 · 发表于 2010-3-9 09:46:46

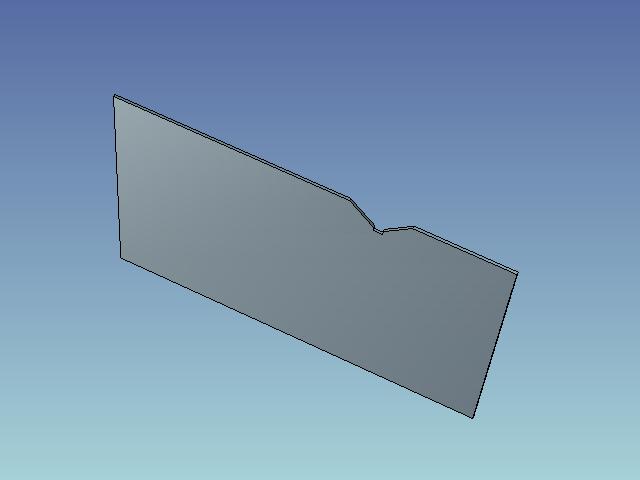

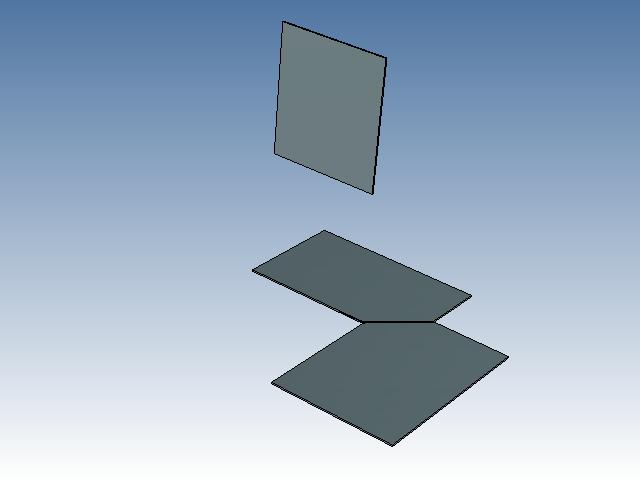

楼主是否是需要这种效果？http://file:///E:/我的文档/CAXASolid/钣金成型图 http://file:///E:/我的文档/CAXASolid/钣金展开图

teanyuwei8 · 发表于 2010-3-10 21:14:38

3# mobiler0

能上传一下源文件么，45°是用斜接法兰做的么？我也有这个问题

wangchao0317 · 发表于 2010-3-11 07:46:25

3# mobiler0
正是这种效果，请告诉具体方法。谢谢

dongchongxiacao · 发表于 2010-3-11 16:23:31

3# mobiler0 0 |3 C' p) E, _, x" Y
正是这种效果，请告诉具体方法。谢谢
) h( \! u- `/ w0 j7 p1 [# }# mwangchao0317 发表于 2010-3-11 07:46 http://www.3dportal.cn/discuz/images/common/back.gif

看了一下楼主的源文件，完全是操作上的问题。
可以看看下面的链接中的教程：
http://www.3dportal.cn/discuz/viewthread.php?tid=545315&fromuid=386133

teanyuwei8 · 发表于 2010-3-12 08:02:11

看了一下楼主的源文件，完全是操作上的问题。6 F- C9 y7 F" f1 }+ b( l- a5 ^
可以看看下面的链接中的教程：
" |" f f, U5 m- M7 Qhttp://www.3dportal.cn/discuz/viewthread.php?tid=545315&fromuid=386133
8 g6 c ~# q! b( H+ E9 Y2 k2 zdongchongxiacao 发表于 2010-3-11 16:23 http://www.3dportal.cn/discuz/images/common/back.gif

教程很简单易懂，很好的。

每天进步一点^_^

wangchao0317 · 发表于 2010-3-14 16:20:48

谢谢dongchongxiacao版主的链接。

现在已经学会了。O(∩_∩)O谢谢三维网。

wangchao0317 · 发表于 2010-3-14 16:28:13

谢谢dongchongxiacao版主的分类。

jck781 · 发表于 2010-5-1 14:52:55

可以斜节法兰

gdft1986 · 发表于 2010-5-7 21:50:12

好东西。。顶起来。。
