由于上次发上来的法兰图纸大家都还比较喜欢，今天把刚画好的法兰图纸传上来，给大家工作上带来一点点方便吧！8 F% x3 B& y' o t7 F
法兰类型：带颈对焊法兰
$ q4 [0 A6 B% B, w, [- k7 U$ e法兰类型代号：WN+ m- H/ Y+ x- T! c% U" x; a; ^3 ]
标准号：HG20595
6 n: I+ \8 D& P4 C8 U" N: M+ C2 i压力等级：2.5MPa

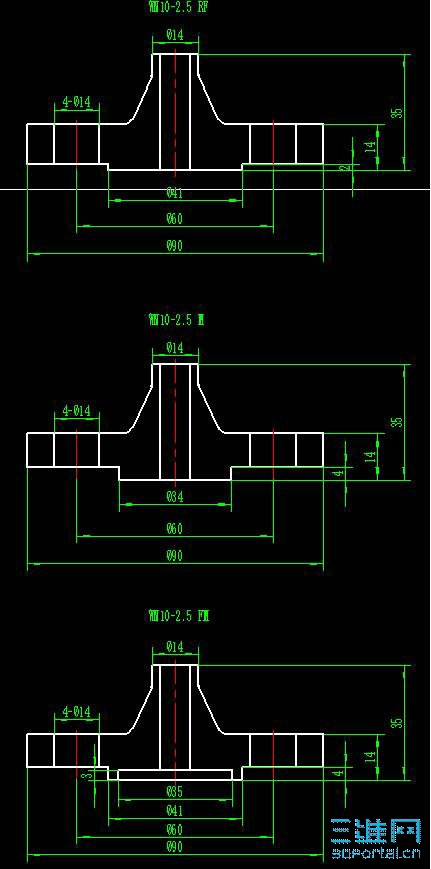

1 O. a8 H5 L% a( y说明：每一个规格的法兰我都画了三种密封面，分别是:RF,M,FM.见贴图。制图软件版本：CAXA2009R3. |
|
发表于 2010-3-19 10:01:48
楼主
