不规则的圆柱形弹簧的画法

lipengju · 发表于 2010-5-3 17:29:21

您需要登录才可以下载或查看，没有帐号？注册

x

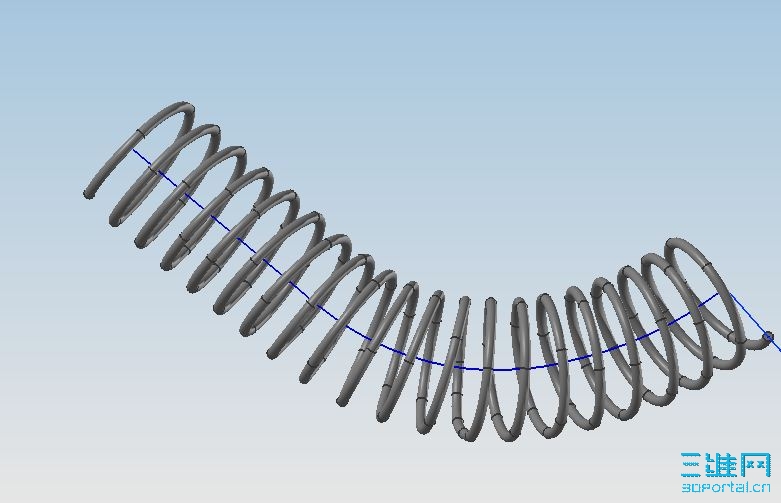

一个产品的圆柱形弹簧装配后是不太规则曲线形，画了好长时间没画出来。现把弹簧的轨迹线传上，望高手帮忙画出来。弹簧的簧丝直径为0.5，圆柱半径为2.35，圈数为20。自然状态下弹簧的螺距为2.0

zks7515 · 发表于 2010-5-3 20:31:06

这几天从WHC44的扫掠方法中受益匪浅，正好可以解答，呵呵。

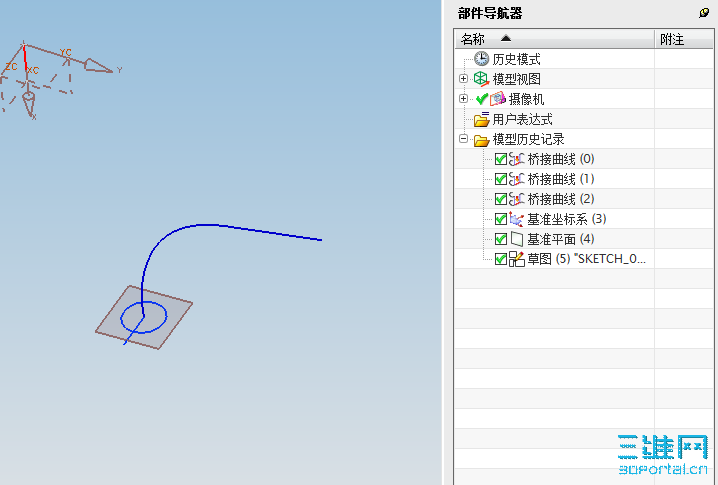

1.作草图，圆（半径2.35）、直线（长于2.35）

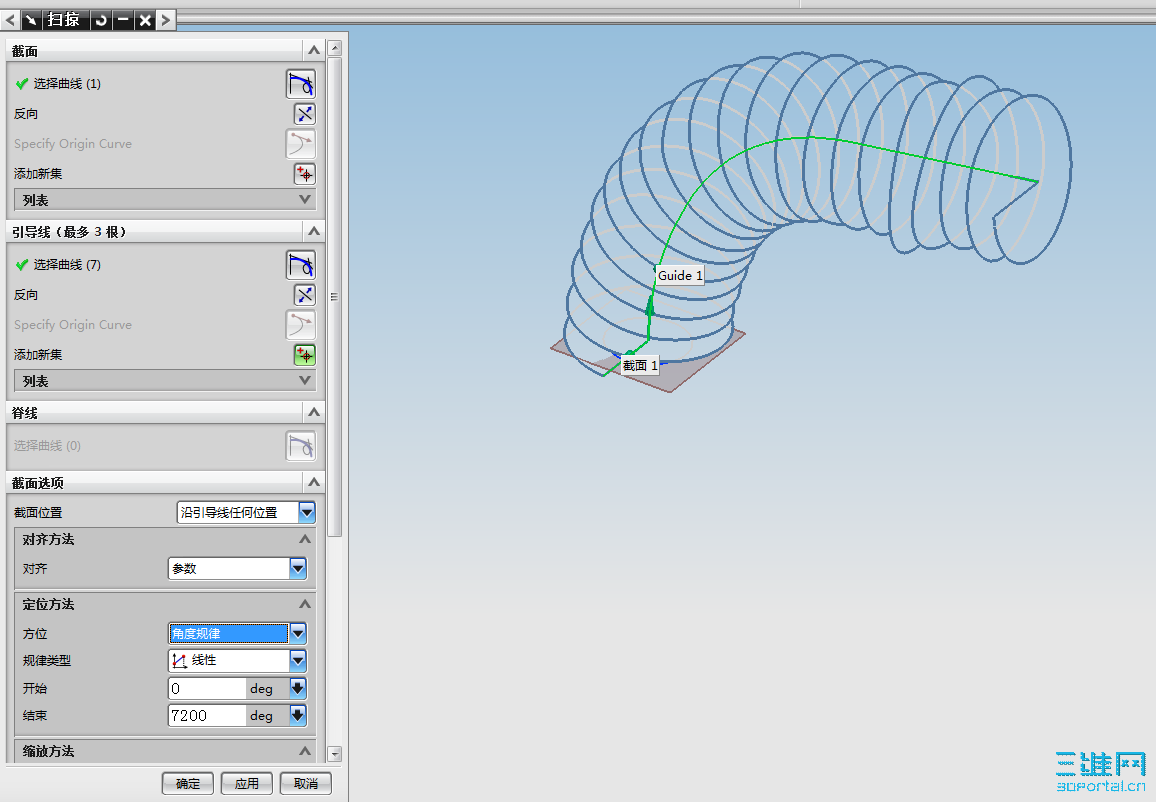

2.用圆扫掠

3.再用直线段扫掠

4.求交得曲线，管道得弹簧

WHC44 · 发表于 2010-5-3 20:32:26

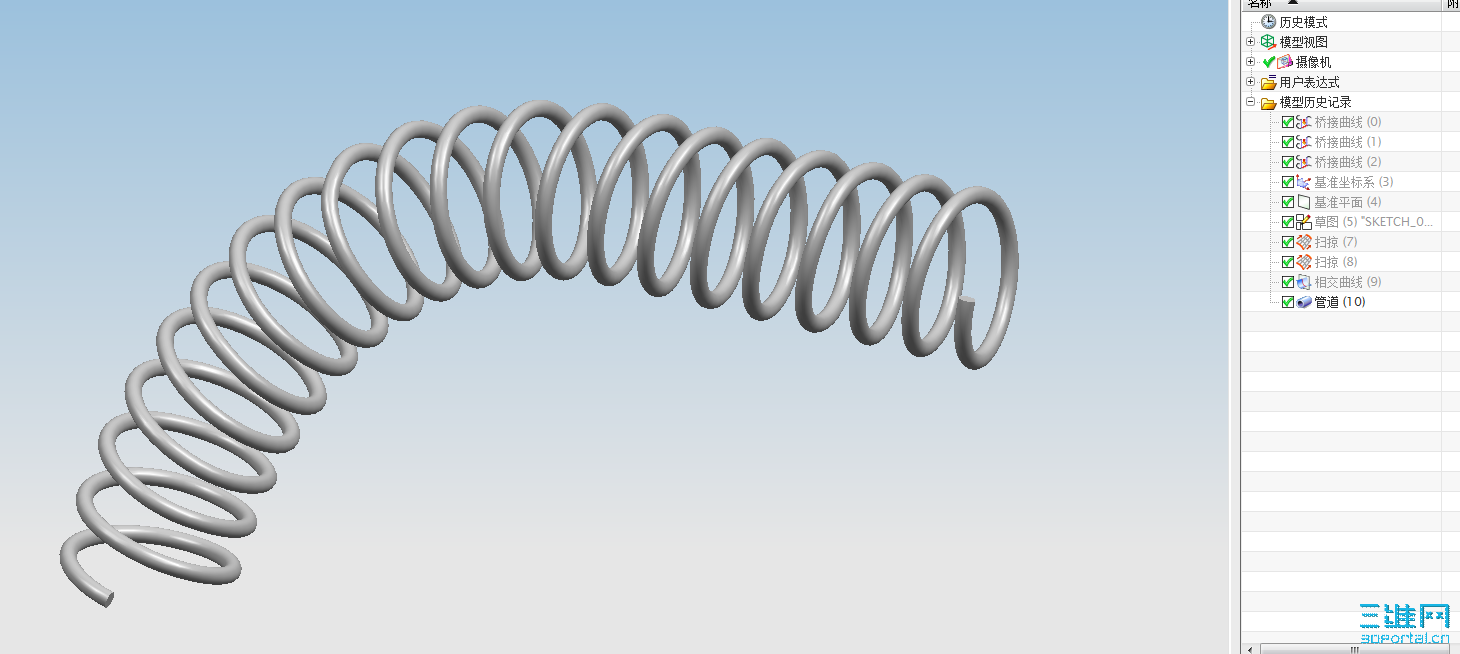

是这个样子吗？如果可以的话，明天告诉你如何做。

lipengju · 发表于 2010-5-3 21:13:24

是的，非常感谢，明天等你

lipengju · 发表于 2010-5-4 07:43:11

做出来了，还是要谢谢你们哦。
