求问cad三维转三视图(有个地方不会弄，帮看下）

abcd361012 · 发表于 2010-5-12 22:43:22

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 abcd361012 于 2010-5-13 12:45 编辑

怎么样让CAD，三视图中的三维图能像在PROE中打印出来的那样效果，在CAD中好像只有在布局中可以实现，不过，在布局中打印出来，每个视图外围都有方框一起打印出来。。。。。。。

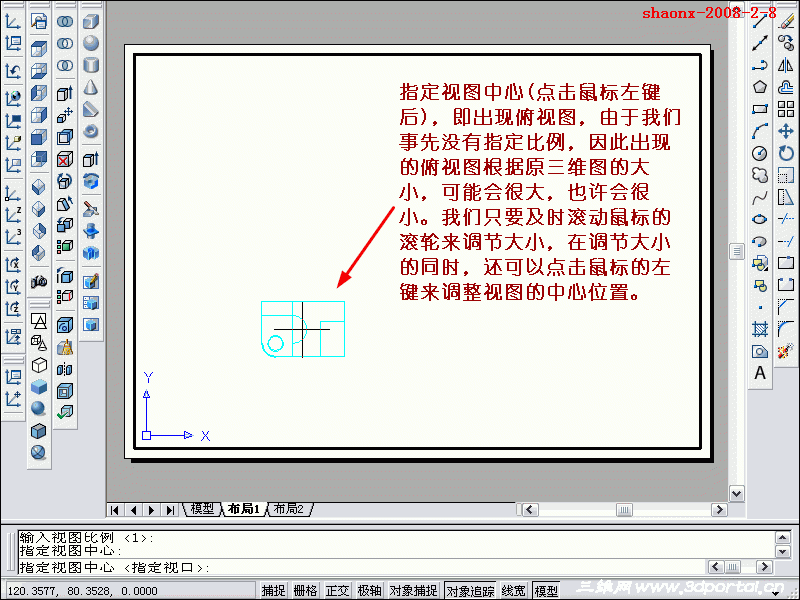

像他说的那样http://wenwen.soso.com/z/q148055999.htm只不过我旁边多了三视图，如果按下面的方法，在打印中设置的话，那打印出来的三视图中的标注包括箭头都空心的啊，以前有弄过.

班主你说的那个，我试一下吧

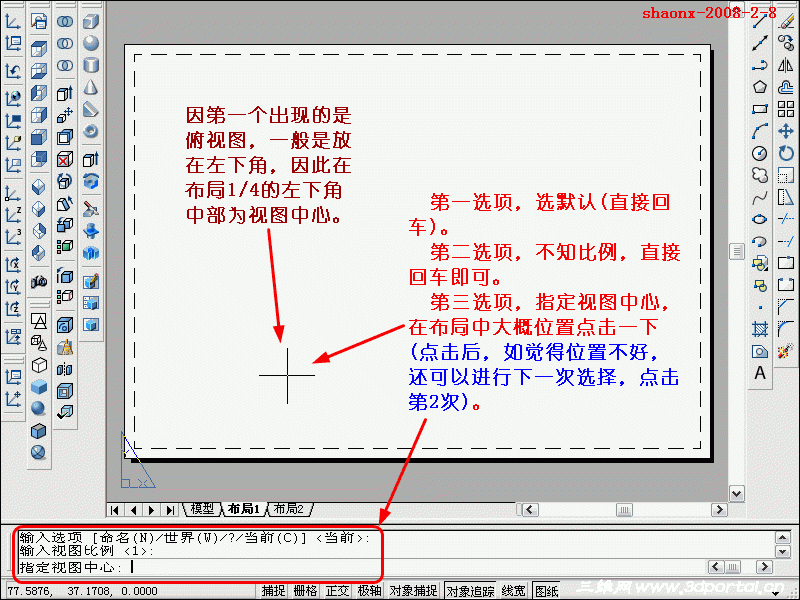

这个，到设置中心时，点左键确认和确认要放置的地方，我点完之后怎么出现的是三维图，不能像视屏里那样，确认完就是主视图？

abcd361012 · 发表于 2010-5-12 22:44:32

也就是类似CAD中的消隐打印

唐昕晨 · 发表于 2010-5-12 23:00:41

http://www.3dportal.cn/discuz/vi ... &extra=page%3D1

你加载这个贱人工具箱，里面就有个三维转三视图。

rongjian · 发表于 2010-5-13 09:09:24

楼主可以看一下贴子：
【三维实体转三视图】(教程)
里面的步骤十分详细，希望对楼主有用。

abcd361012 · 发表于 2010-5-13 09:36:30

楼主可以看一下贴子：# j# D- P( B9 ] d1 }7 H8 V
【三维实体转三视图】(教程)
% P7 @2 M( u9 [+ S$ l里面的步骤十分详细，希望对楼主有用。) w+ C9 M4 p. Y/ Q, |9 N7 j
rongjian 发表于 2010-5-13 09:09 http://www.3dportal.cn/discuz/images/common/back.gif

谢谢，我去看一下！

abcd361012 · 发表于 2010-5-13 12:46:45

大家帮我看看，急啊！谢谢了！

diantu · 发表于 2010-5-13 15:12:29

曾用CAD画过三维图，感觉效果不好，还是用PRO/E画三维好，既快又方便。必竟CAD开发的初衷是为二维的

abcd361012 · 发表于 2010-5-13 15:31:20

曾用CAD画过三维图，感觉效果不好，还是用PRO/E画三维好，既快又方便。必竟CAD开发的初衷是为二维的: h) g; O; F& w* f: w) e+ Q; o
diantu 发表于 2010-5-13 15:12 http://www.3dportal.cn/discuz/images/common/back.gif

我也想，只是我们公司只能用正版，也只装了CAD，装其它的像PROE要申请，而且电脑配置也不行。。。。。苦啊。。。领导又要求要加个三维图

abcd361012 · 发表于 2010-5-13 21:06:34

再顶一下~！

woaishuijia · 发表于 2010-5-13 21:51:14

在布局里出图是正确的.用"消隐"出图会导致箭头和文字空心.

"每个视图外围都有方框一起打印出来。。。。。。。"
把视口放在一个专用的图层,设置完成后冻结它,就看不到也不会打印出来了.也可以把这个图层设置为不打印.
还可以把视口放在defpoints图层(这是一个系统图层,用来放置标注对象的"点"的,新建的文档中没有这个图层,只要一标注,这个图层就自动创建了),可见但不可打印.

abcd361012 · 发表于 2010-5-14 08:02:15

好历害，有这方面的详细资料吗？

上面那个怎么让它变主视图？是他自动变么？

另外LZ所说的图层，我发现视屏里也是，那些虚线之在的图层是故意在前面就新键好的？还是随意就好了？

woaishuijia · 发表于 2010-5-14 09:25:33

这方面的详细资料当然就是CAD自带的帮助文件,初步学会使用CAD后应该详细阅读一遍帮助文件,以便全面了解软件都有哪些功能,即使某些功能现在用不到,以后在用到的时候也知道CAD有这个功能,在自己研究不明白时也知道到哪里寻求哪方面的帮助.

关于"让它变主视图":
鼠标双击视口内部(或用"MS"命令),进入该视口的模型空间,然后就像在图形界面的模型空间一样修改视图方向.可以把视图修改到任意方向.
双击视口外侧空白处(或用"PS"命令)可退出视口的模型空间.

"那些虚线之在的图层是故意在前面就新键好的？还是随意就好了？"
在"设置轮廓"之前应该保证文档中已加载"HIDDEN"线型(虚线).在设置轮廓过程中CAD软件会自动为生成的轮廓块创建新的图层,可见轮廓使用实线线型,不可见轮廓使用"HIDDEN"线型.如果在设置轮廓之前没有加载该线型,则不可见轮廓也会使用实线线型,会造成下一步工作的不便.

abcd361012 · 发表于 2010-5-14 09:46:53

谢谢领导：
关于"让它变主视图":
我已经明白了，呵~因为视屏看着是点一下就自动变主视图，我还以为是我哪做错了，原来是视屏省了这步骤。。。。。

"那些虚线之在的图层是故意在前面就新键好的？还是随意就好了？"
我想再问一下，不是很明白：
你的意思是不是说，在我点"设置轮廓"按扭之前,首先自己要选建立并加载"HIDDEN"线型(虚线)是不是？

woaishuijia · 发表于 2010-5-14 14:16:32

本帖最后由 woaishuijia 于 2010-5-14 14:25 编辑

"你的意思是不是说，在我点"设置轮廓"按扭之前,首先自己要选建立并加载"HIDDEN"线型(虚线)是不是？"
如果文档中已经包含这个线型,当然就不必再加载了.比如,我在自己的模板文件(*.dwt)中已经建立了"虚线"图层(当然也包括其它常用线型,图层,各种样式,页面设置和常用块等),用的就是HIDDEN线型.这样我每次新建的文档都自动包含这个线型,三维建模后转二维图时就不必另行加载,很方便.如果你的模板中没有加载这个线型或者你没有自己的模板,那就要在三维转二维之前加载该线型.如果你打开的是别人的文档,三维转二维之前就应该检查一下这个线型是否已经加载.
