[已解决] 轴测图中如何标注?

[复制链接]
发表于 2010-5-21 22:15:07 | 显示全部楼层 |阅读模式 来自: 中国山西忻州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 zsj0411 于 2010-5-22 00:23 编辑
  c0 t( o. d' u5 q$ Q) q

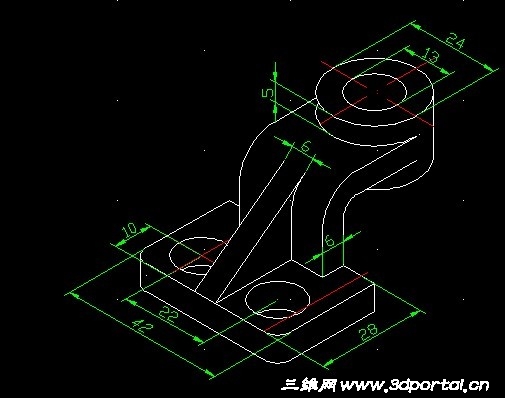

/ V! w, [7 r8 j+ J. j" ]# `' s我按教材上画的轴测图,底座的宽度是28。可是我无法标注出底座宽度28。
# D$ |, Q# _8 i) `" R
! G/ N+ l) y/ J) l% r' K( G我无意中发现了一个标注的方法:' p, S( S" ^+ L# p
在轮廓线与圆弧的切点处引出一条辅助线垂直于底座的长(第二张图中红色辅助线,即与X轴夹角30度),然后用 “对齐”标注,从辅助线与轮廓线的交点处 引出尺寸界线,标注的 尺寸是 28。% ~! F/ l" t" Q* e4 W6 y0 |5 c

4 w. J* M+ [" j; U9 T结果是对了,可是这种操作方法正确吗? 常规的正确做法怎样标注?

轴测图练习.dwg

66 KB, 下载次数: 2

 楼主| 发表于 2010-5-21 22:17:12 | 显示全部楼层 来自: 中国山西忻州
补充我用的autoCAD2008
发表于 2010-5-21 22:23:12 | 显示全部楼层 来自: 中国江苏无锡
切换ucs,直接线形标注

评分

参与人数 1三维币 +3 收起 理由
woaishuijia + 3 应助

查看全部评分

 楼主| 发表于 2010-5-21 22:50:52 | 显示全部楼层 来自: 中国山西忻州
你说的是切换 轴侧面吗?  我试过不行
发表于 2010-5-22 10:41:22 | 显示全部楼层 来自: 中国陕西宝鸡
选着DAL标注,在进行DED编辑,就OK了
 楼主| 发表于 2010-5-22 11:38:52 | 显示全部楼层 来自: 中国山西忻州
DAL DED什么意思
发表于 2010-5-26 08:38:07 | 显示全部楼层 来自: 中国江苏南通
1.正等轴测图用来在平面图中示意三维图形,在二维空间画出视觉上的三维图。它是一个平面视图,不是三维视图。 在正等轴测图中,三个轴间角相等,都是120°。
* K: E9 l$ \5 R; }3 _. Z+ @
$ P& m6 e) _3 B% F' @# L2.正等轴测图的线性尺寸,一般应沿轴测轴方向标注。尺寸数值为零件的基本尺寸。
; L$ v6 Y2 J1 _2 f9 e
+ f& k2 \2 `4 A! y/ i7 x3.尺寸线必须和所标注的线段平行;尺寸界线一般应平行于某一轴测轴;尺寸数字应按相应的轴测图形标注在尺寸线的上方。当在图形中出现数字字头向下时,应用引出线引出标注,并将数字按水平位置书写。   c* Q) k- O7 K' h
( ?# A% g! ~/ \5 }. E
4.标注角度的尺寸时,尺寸线应画成与坐标平面相应的椭圆弧,角度数字一般写在尺寸线的中断处,字头向上。 8 h. w3 n: W& P# _: Y$ D% X
# v6 E* T: K) }3 k7 N, d9 n0 i
5.标注圆的直径时,尺寸线和尺寸界线应分别平行于圆所在平面内的轴测轴。标注圆弧半径或较小圆的直径时,尺寸线可从(或通过)圆心引出标注,但注写尺寸数字的横线必须平行于轴测轴。
( W& t' R: f# b4 z6 `+ L8 ?5 u1 y4 b% t# x" ]0 m
6,正等轴测图的标注: 先用对齐标注标后, 再用标注菜单下的倾斜命令, 输入30度或者-30度 。
! x) ^! j3 b; q
! }$ N- A: b: M# E$ a/ B4 h因为有两个方向, 30度与-30度, 为了美观, 文字样式也需要设计两种 , 30度与-30度 。
/ s0 n" ^6 g  v4 Z/ f+ j* ?1 \
* A+ S( I" _( B2 y1 U# H6 T7, 偏移和镜像命令一般不能直接使用,自己可测试一下结果。
+ ?# m+ L# f+ F
6 h# x/ j* V6 Y: e0 x' {8,在正等轴测图中,三个轴间角相等,都是120°。

评分

参与人数 1三维币 +5 收起 理由
woaishuijia + 5 应助

查看全部评分

 楼主| 发表于 2010-5-27 22:48:17 | 显示全部楼层 来自: 中国山西忻州
谢谢 可是帖子类型不能编辑了(对不起,您的帖子从发表到现在已超过 5000 分钟,不能再进行编辑,请返回。)
发表于 2010-5-28 22:56:47 | 显示全部楼层 来自: 中国辽宁营口
轴测图一般用于画管道比较适用的,本人以为。
发表于 2010-5-30 10:52:21 | 显示全部楼层 来自: 中国江苏无锡
轴测图一般用于画管道比较适用的,本人以为。
. v& q( f% v- [  c. u6 HXK1161 发表于 2010-5-28 22:56 http://www.3dportal.cn/discuz/images/common/back.gif

5 s) g" N( L' {1 {* }; i0 l
5 V! s) Q1 |" {7 j+ h; X/ M+ f( i主要是给人看起来方便。很久以前画的一些工位器具,比如油盘,运输小车,表达起来简洁多了,只是那时还是铅笔画的~~
