水泵CAD-3D叶轮如何绘制？

polaris007 · 发表于 2010-5-24 16:24:41

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

论坛内的高手请问水泵的3D叶轮如何绘制，在下CAD用的比较顺手，其他的比较菜！还请各位高手不吝赐教！诚谢！！！

woaishuijia · 发表于 2010-5-25 05:57:18

能否提供更详细一点的叶轮单件图?装配图中的信息太少了.

coolboy123 · 发表于 2010-5-25 07:37:47

本帖最后由 coolboy123 于 2010-5-25 07:39 编辑

这个帖子里的涡轮可以么？
http://www.3dportal.cn/discuz/viewthread.php?tid=901845

转几个图：
http://www.3dportal.cn/discuz/attachments/month_1005/1005111517fe1d478421db57bc.png

http://www.3dportal.cn/discuz/attachments/month_1005/1005111517be77e8155c53a67c.png

http://www.3dportal.cn/discuz/attachments/month_1005/1005111517aadf333f7427192a.png

polaris007 · 发表于 2010-5-25 12:29:54

to：2楼
我想画的叶轮就像附件中的这样，但是不知道怎么画！
to：3楼
谢谢3楼的图片不错，但是我想用CAD-3D画但就是不知道从何画起！可能是自己太笨了！呵呵。

还请大家多多指教！！

woaishuijia · 发表于 2010-5-25 17:00:20

4# polaris007
大体上按以下几个步骤
一.用旋转建模方法画出叶轮体
二.用拉伸建模方法画出键槽形状实体
三.二者差集在叶轮体上挖出键槽
四.用扫掠(加扭曲)或放样建模方法(这两个功能在2007以上版本才有)画出一个叶片(如果叶片分长短两种就要分别画出一个)实体
五.用圆周阵列得到所有叶片
六.并集把叶轮体和叶片合并成一体
七.对需要的部位进行圆角处理.

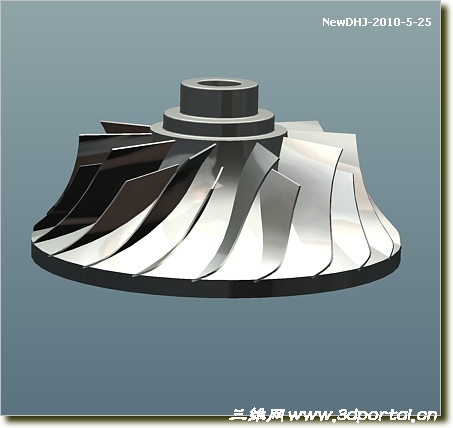

newdhj · 发表于 2010-5-25 22:49:37

本帖最后由 newdhj 于 2010-5-25 22:53 编辑

woaishuijia 班主说的不错

polaris007 · 发表于 2010-5-26 14:17:50

谢谢，我试试看！
