救命啊，这个图怎么画简单些啊？

jgb111 · 发表于 2010-6-1 14:32:28

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

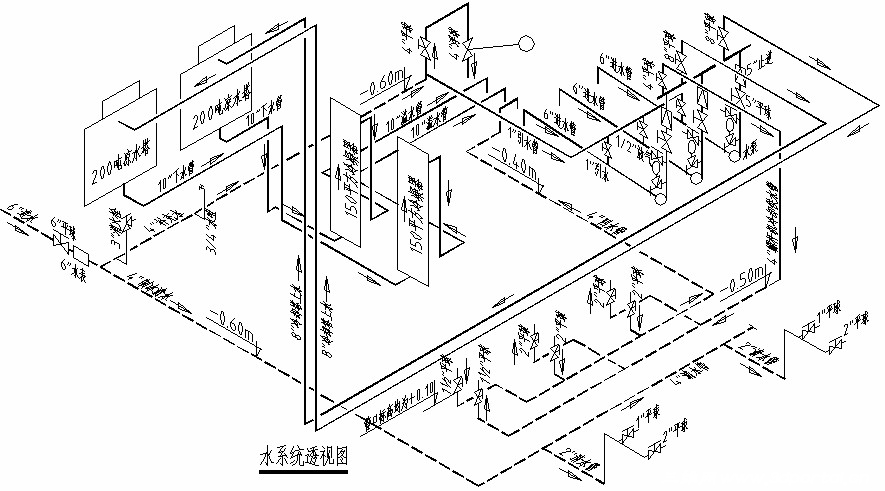

大概就是类似的工厂管路图，是已经造好的工厂要画管路图，此图费劲脑汁画不出来啊，各位大哥帮个忙吧

sundavid · 发表于 2010-6-1 15:05:55

工程是很大，坛子里Routing例子很少。也想学习一下。

lizuoshan · 发表于 2010-6-1 15:11:04

用管道布路插件，重点还是在玩3D草图。

hhyjs · 发表于 2010-6-1 15:18:45

就用二维CAD最简单。

sundavid · 发表于 2010-6-1 15:26:51

我们公司做管线报价都是CAD,还是立自己的标准件库比较困难吧？

wear · 发表于 2010-6-1 22:15:39

这种图SW也能画，但是SW有个毛病草图里线一多就慢的要死。还是别折磨自己的。
实在想画的话用三维草图就可以画了

jgb111 · 发表于 2010-6-3 14:23:28

6# wear
三维草图是不是指轴测图啊？

sundavid · 发表于 2010-6-3 15:32:56

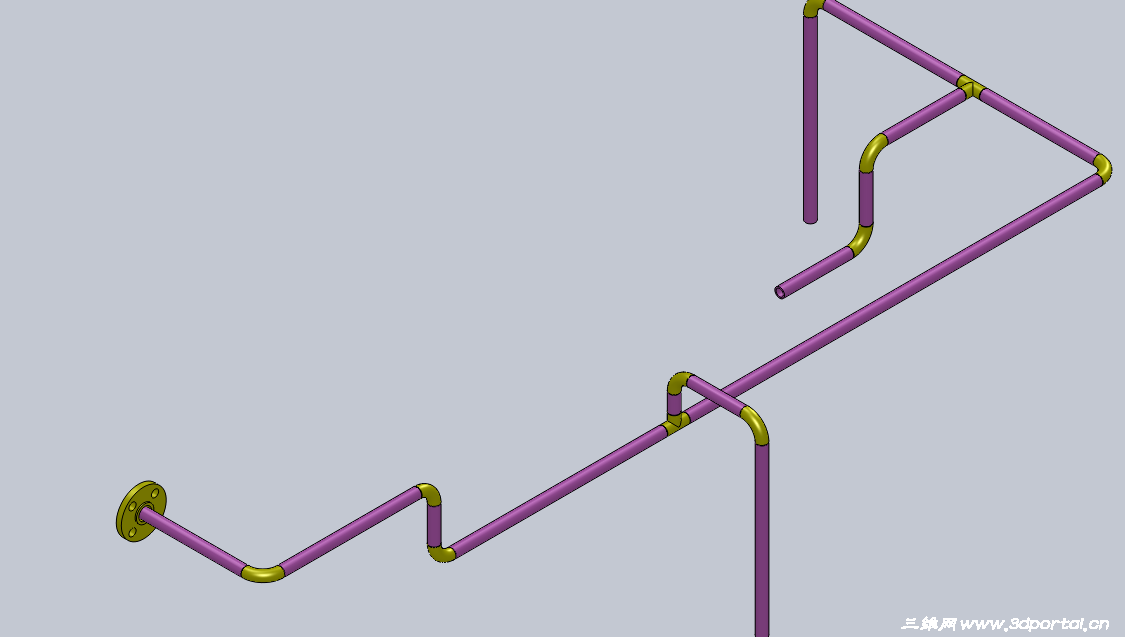

简单画个看看，

zhqlmy7273 · 发表于 2010-6-3 15:57:06

8楼画的不错！！！！！！

loveelva0 · 发表于 2010-6-3 16:23:15

6# wear 5 `. H' g; G Q6 i {. @% c
三维草图是不是指轴测图啊？
7 K# H1 {3 w7 a- r; N3 x' K# }jgb111 发表于 2010-6-3 14:23 http://www.3dportal.cn/discuz/images/common/back.gif

一般的草图是基于平面上的
三维草图是基于三维空间的

jgb111 · 发表于 2010-6-4 10:58:33

10# loveelva0
三维草图概念不能理解啊！如果是这样的示意图好像SW上不能画吧，

00piaopiao · 发表于 2010-6-4 11:22:51

八楼的学习了！！！！

junjun1986 · 发表于 2010-6-4 11:24:15

可以画吧，我觉得在3D草图中可以表现出来，就是必须要每条线都需要约束。

swwjslt · 发表于 2010-6-4 11:26:16

那是个流程图，直接用AutoCAD的轴侧图功能就可以了吧。

loveelva0 · 发表于 2010-6-4 15:13:41

11# jgb111
也不是不行，关键是要自己会做符号的块

个人感觉用三维草图画管路示意图不如CAD，尤其是在图形复杂的情况下

luyigang · 发表于 2010-6-4 15:46:21

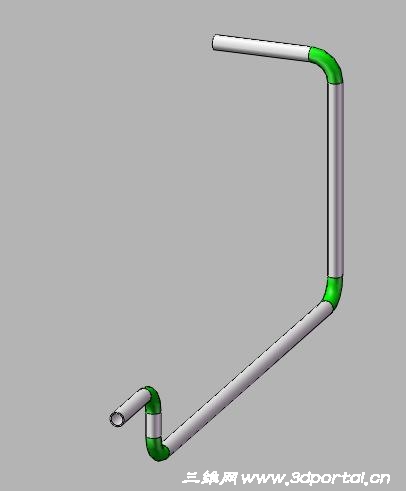

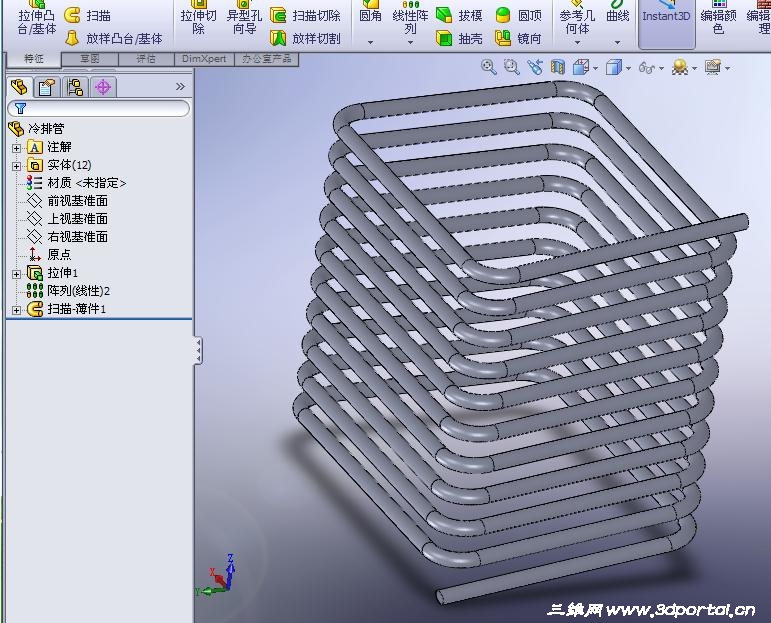

我用3D草图做的管道


yichibuxiang · 发表于 2010-6-4 15:50:40

sw08版以上的版本均可进行管路设计，不需要三维草图，只要把各个固定设备位置摆放好即可，这个应该可以在软件的帮助里面找到具体的操作方法

jaychou315 · 发表于 2010-6-4 15:52:54

可以用焊件画

jgb111 · 发表于 2010-6-11 08:46:02

17# yichibuxiang
谢谢

qdlyx · 发表于 2010-6-11 08:58:18

说得都很好呀，个人认为关键在于国标的管道辅件怎么找啊。

syc102 · 发表于 2010-6-11 21:04:20

建议看看自带教程3D草图,很简单的.再动动脑筋.
管路附件,可以建基准面画

rogboy_luo · 发表于 2010-6-12 14:03:04

看看管道教程，你立马就会了。

陈优华 · 发表于 2010-6-12 14:28:52

如果你不会的话
只能看看教程
这样对你的帮助会很大的

CXFLBH · 发表于 2010-6-12 14:39:52


xht23 · 发表于 2010-6-12 20:36:44

直接画管子，然后装配就行了，管子很简单
