好一个拉伸多面体

swsxz · 发表于 2010-7-28 11:12:56

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 swsxz 于 2010-7-28 11:14 编辑

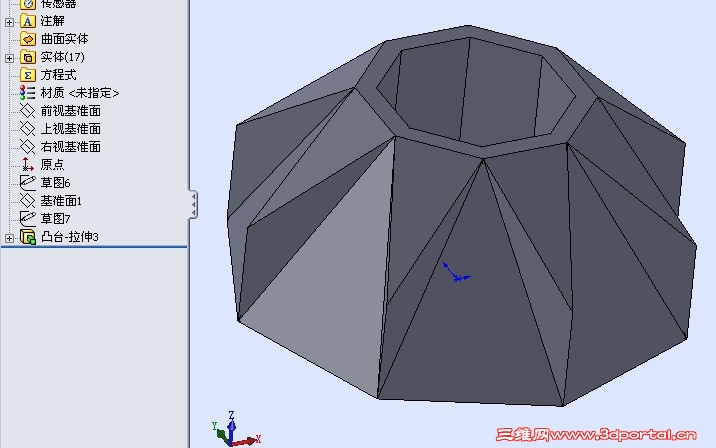

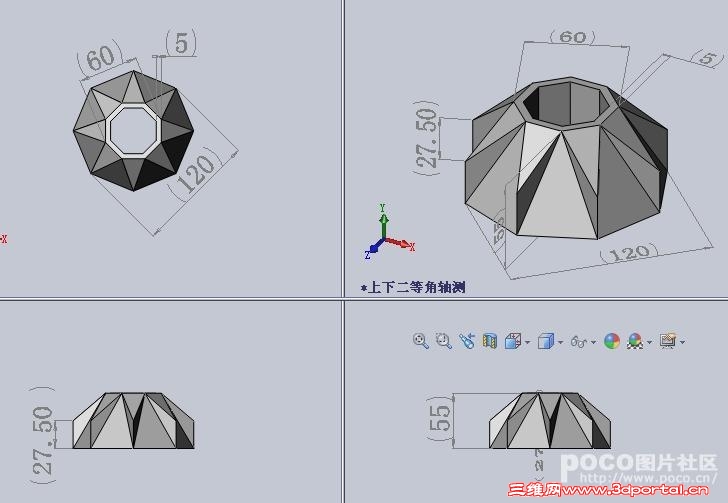

练习区出了题多面体题目，一般都要几个特征完成，而今天看到有qq群友用一个拉伸特征就搞定了，让人很不可思议，大家看看一个拉伸能不能画出来。后面一张是练习图。

huxiaoguang1009 · 发表于 2010-7-28 11:19:16

等高手来吧

fgshrl · 发表于 2010-7-28 13:37:05

把拉伸的各个参数弄明白就容易了。

yooenn · 发表于 2010-7-28 15:13:52

一个拉伸出来17个实体，还有曲面实体？？不明白。。

81130549 · 发表于 2010-7-28 15:34:52

3D草图拉伸？？？？？？？？？

素木 · 发表于 2010-7-28 17:00:27

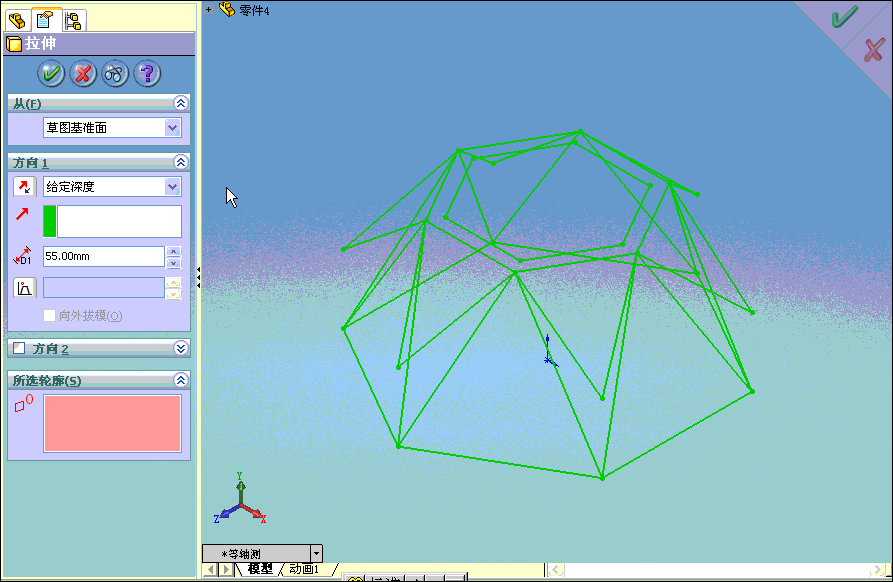

摸索了一个下午,就差一步了,最后一个轮廓怎么弄?望高手指点一下.

swsxz · 发表于 2010-7-28 21:23:43

楼上的很会动脑筋哦，我也试试去。

大鹿 · 发表于 2010-7-29 00:24:48

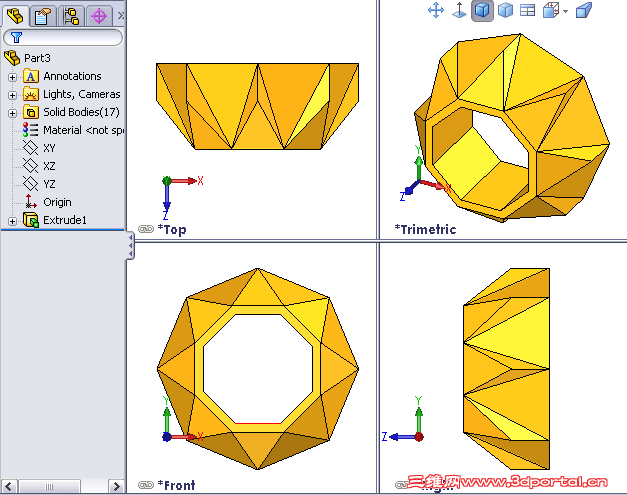

呵呵！試做一下

有彩虹的时光 · 发表于 2010-7-29 07:35:24

大鹿真是厉害，用三维草图拉伸，还不用辅助的草图和基准面，

素木 · 发表于 2010-7-29 08:04:41

8# 大鹿

大鹿 5mm的那个壁厚是怎么做到的,我画的草图对吗?

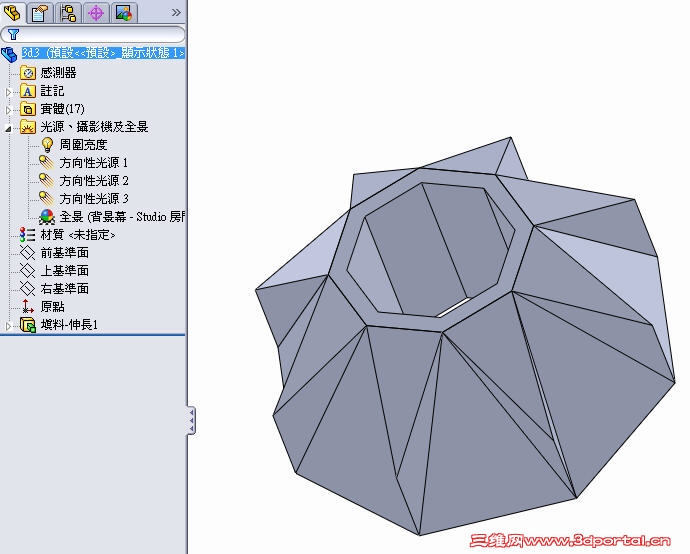

danilso · 发表于 2010-7-29 09:43:01

本帖最后由 danilso 于 2010-7-29 14:41 编辑

大鹿真是厉害，用三维草图拉伸，还不用辅助的草图和基准面，
( t3 i6 Z" m q8 w% o7 v& ~. Z123456bbs999 发表于 2010-7-29 07:35 http://www.3dportal.cn/discuz/images/common/back.gif

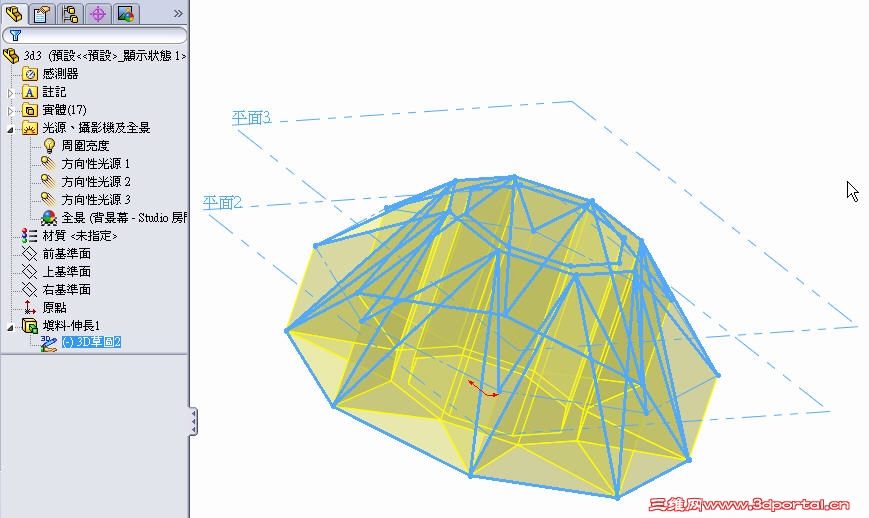

在3D草圖中就可建立平面和架構線

swsxz · 发表于 2010-7-29 10:06:46

本帖最后由 swsxz 于 2010-7-29 12:41 编辑

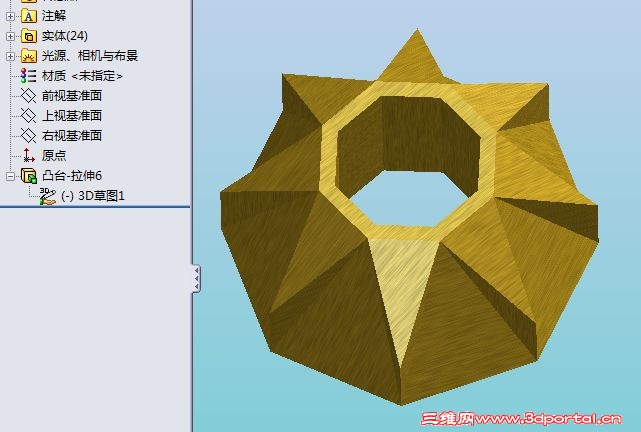

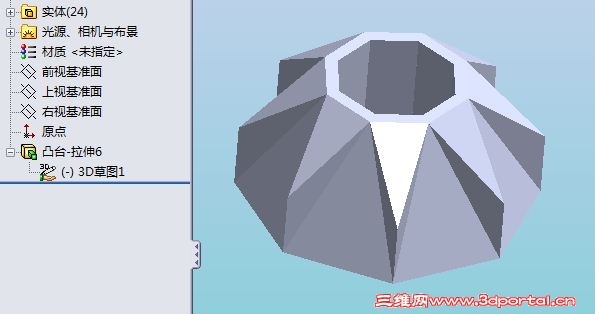

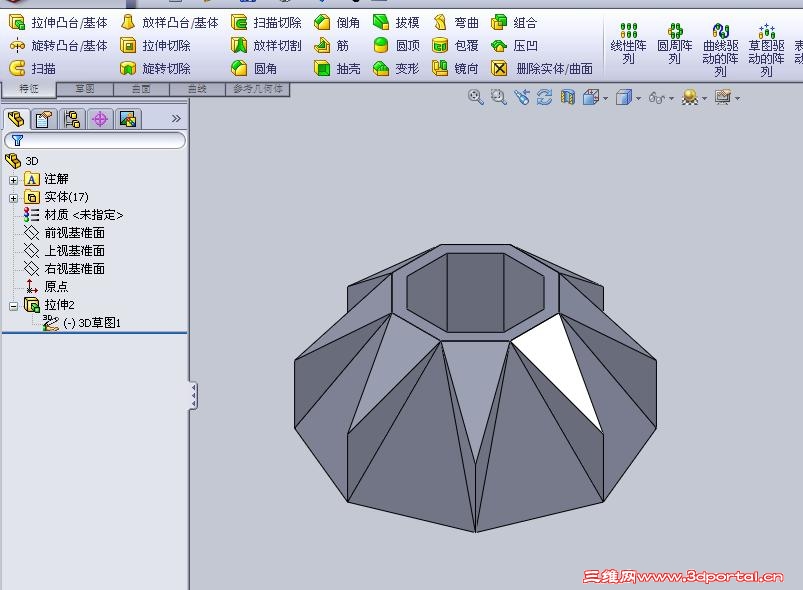

今天硬着头皮画了2个多小时，终于画出了一个特征的。要多学习啊，sw其实奥妙无穷，不知道别的软件可不可以也一个特征画出来？

bccucel · 发表于 2010-7-29 10:21:47

希望能做出的前辈上传源文件下载以供学习呀～！

素木 · 发表于 2010-7-29 10:48:14

12# swsxz

大哥能否看看你的草图怎么画?

王安石 · 发表于 2010-7-29 11:50:50

给位大虾能否教教草图的步骤。。。。

有彩虹的时光 · 发表于 2010-7-29 12:47:45

还真可以用3d草图画这个东西。

81130549 · 发表于 2010-7-29 13:10:54

用2008SW做了一个

素木 · 发表于 2010-7-29 13:41:09

我只要拉伸中间那个5mm厚度的草图,各位大侠不要掖着了,我画重合的选不了,画有间隙的效果又不一样.

comeonlily · 发表于 2010-7-29 14:08:27

3D草图搞得不好撒，平面草图能做出来吗？？？

lyh020209 · 发表于 2010-7-29 15:01:43

很厉害，3D草图用得比较少，个人觉得多做几个简单的图比花同等或更多时间做一个3D草图更让人思路清晰。一己之见啊

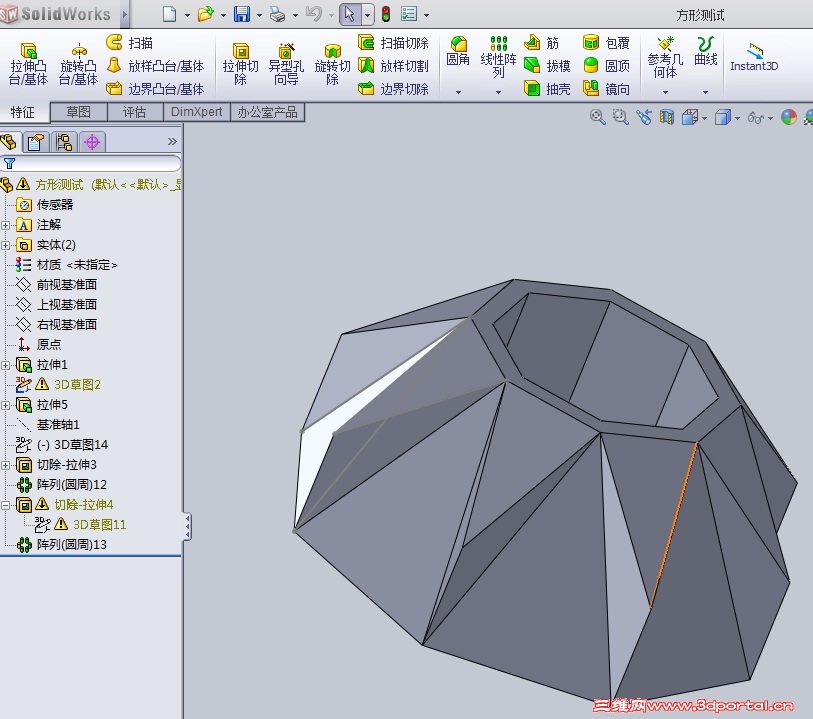

软体动物 · 发表于 2010-7-29 16:26:32

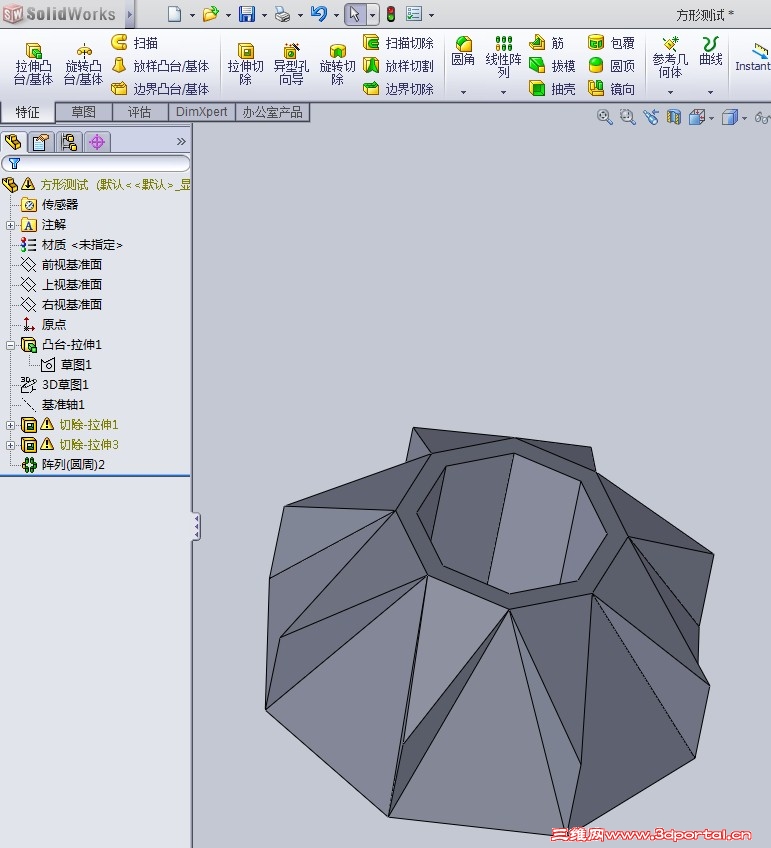

用最土的办法，

一个拉伸，两个拉伸切除，一个阵列，

拉是拉出来了，

但有几个警告错误，


方形测试.rar (103.63 KB, 下载次数: 13)

素木 · 发表于 2010-7-29 16:52:00

11# danilso

为什么我的外多边形不能选呢

软体动物 · 发表于 2010-7-29 17:13:59

再试了一下，

一个拉伸，

两个拉伸切除，

一个阵列！！

再也想不出其他办法了！！

但特征上还是有错误！！

wljailj · 发表于 2010-7-30 08:33:28

用二维草图好难。。。想不出来

jk59888 · 发表于 2012-8-1 12:39:34

謝謝分享學習
