無法掃出

hart369

* j: H, y$ L0 }! P' _' \' Z
3 z# U* ]/ K7 e4 Z+ c# A最近在練習掃出指令,由他人提供此題來做練習
麻各位高手指點

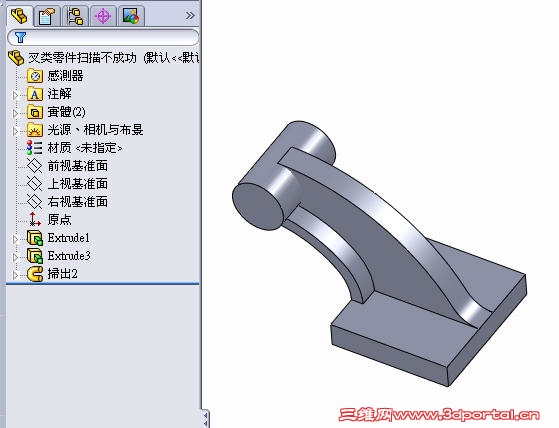

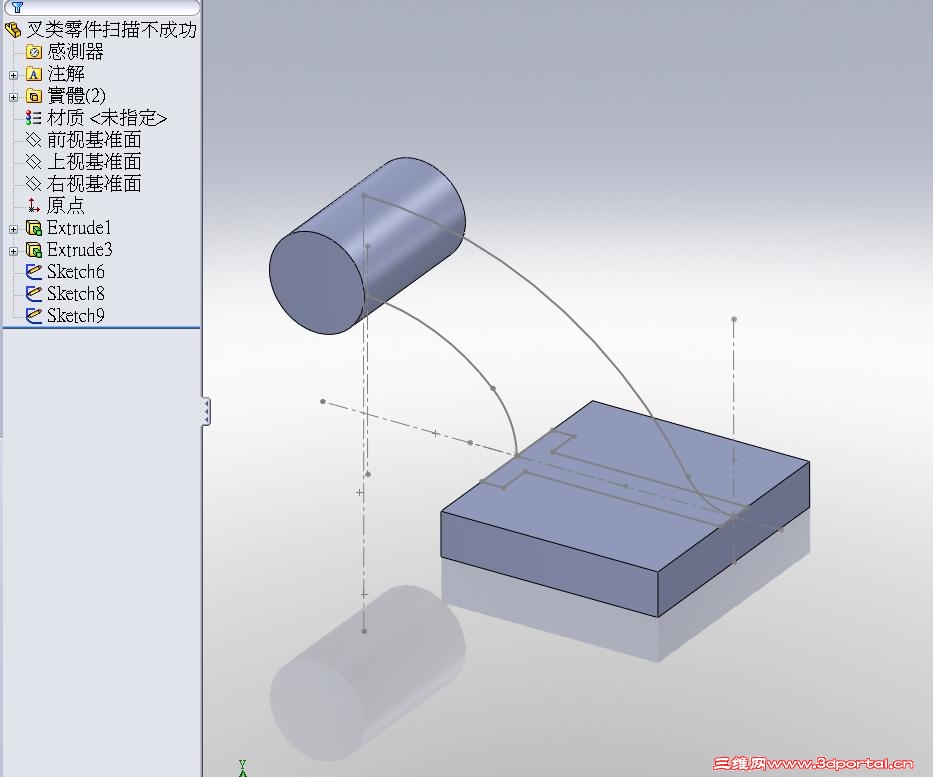

無法掃出,不改草圖情況下 叉类零件扫描不成功.rar (42.99 KB, 下载次数: 45)

2010-8-1 20:34 上传

点击文件名下载附件

2008版本以上可以開啟

81130549

检查轮廓草图于路径以及引导线之间的几何关系。

danilso

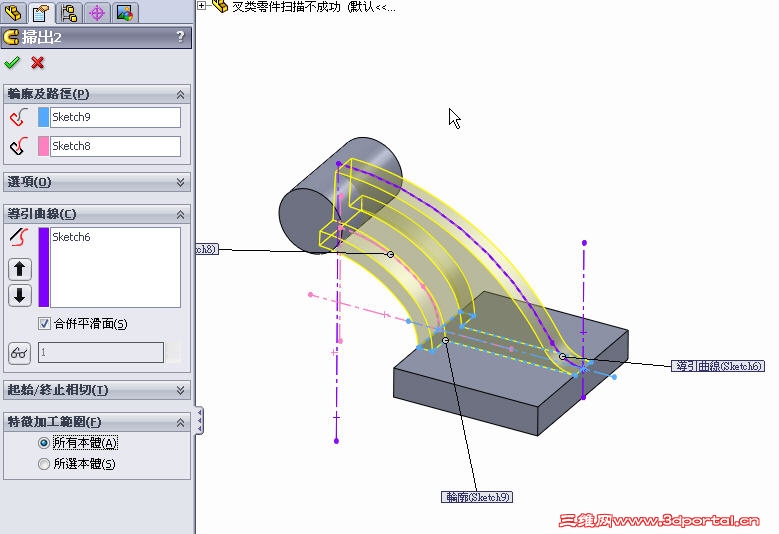

後面簡單的曲線做路徑,前面有轉折的當引倒導線,還有輪廓草圖不要完全定義否則形狀不能變化掃出會失敗.

w_hs1

2 P( I8 {2 k. W1 r  R! S

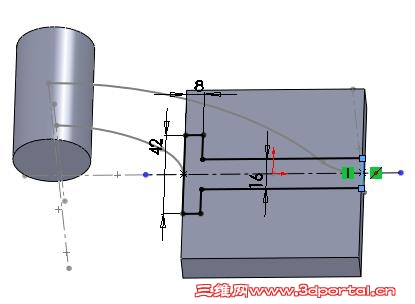

1 B0 N; {3 ?5 a1 G下图右侧线段（蓝色）两个端点有与方板边线重合的约束，在扫描过程中由于截面随路径转动，不能始终满足重合关系，因而扫描失败。删去此两端点的重合约束，就可以扫描。

+ o! z/ t7 m# \) m) v7 o* c: M

. ?: [8 J7 t) [( e+ v& `. v* v2 c删去重合约束后，右侧线段呈蓝色，处于欠约束状态，对该线段添加竖直约束，就可以完全定义。在带引导线的扫描中，一般对路径和各引导线添加穿透约束后要求扫描轮廓能完全定义，否则在有些情况下可能出现意外错误。

hart369

感謝各位大大發表回復,謝謝

feejoy

. r( d( D7 }# \! B2 e* x& a: ^
. R' a: M- ?) P$ i不老叔，让我对扫描又有了新的认识，您总会给我们带来想知道又找到不东西，感谢！！！

! E  k) }3 [0 t  关于扫描穿透，引用SW帮助一段话：使用引导线：1。如果您想在路径与轮廓上的草图点生成穿透几何关系，先生成路径；2。如果您想在引导线与轮廓的草图点生成穿透关系，先生成引导线。  这个在现实中也很实用哦。

030418

按照4楼朋友的说明，果然扫出来。厉害！一语道破天机。

zheyuqingniao

我用的2007  还是没有弄出来！

庐山俊秀

截面草图上多了几个约束，所以扫不出。改改草图约束就好了。
