焊接件的剖面线是怎样的？

ZHYJ96 · 发表于 2010-8-19 15:05:22

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 ZHYJ96 于 2010-8-20 18:26 编辑

装配图里，各个零件的剖面线是不允许相同的
在焊接件的零件图，各个钢板的剖面线是否相同

千军一将 · 发表于 2010-8-19 15:51:45

相邻近的不同-------------与其它的视图是一样的
但是有的时候可能板多
你可以画局部放大的视图

ZHYJ96 · 发表于 2010-8-20 07:39:49

谁知道GB标准是怎样啊？

lizhibiao2005 · 发表于 2010-8-20 08:05:36

大多数和一般装配图一样。好像没有标准特别指出。

lhf999 · 发表于 2010-8-20 08:10:13

可以参考GB/T324-2008《焊缝符号表示法》中的焊缝符号应用示例图，焊接图是作为装配图处理的，相邻零件的剖面符号是不一样的。

gaoyns · 发表于 2010-8-20 09:30:02

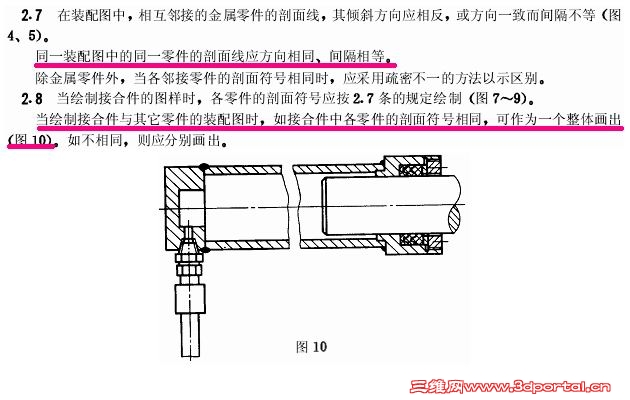

焊接件的零件图中各相邻板件的剖面线方向应相反，但在装配图中焊件作为一个零件，各板的剖面线都应一致。见下图：

ZHYJ96 · 发表于 2010-8-20 15:53:32

谢谢楼上，但我问的是焊接件的零件图中各相邻板件的剖面线方向，谁能提供标准看看。

ZHYJ96 · 发表于 2010-8-20 15:54:51

可以参考GB/T324-2008《焊缝符号表示法》中的焊缝符号应用示例图，焊接图是作为装配图处理的，相邻零件的剖面符号是不一样的。
' T6 `: R7 A) w7 t% n5 |: H( Rlhf999 发表于 2010-8-20 08:10 http://www.3dportal.cn/discuz/images/common/back.gif

标准没有规定剖面线的方向

gaoyns · 发表于 2010-8-20 17:13:26

7# ZHYJ96

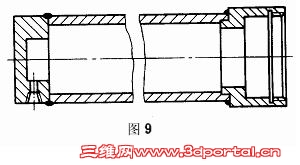

在上面的第一句话已说清楚了。再看一下上图中的焊接零件，在这里作为装配图，相邻各零件的剖面线方向是相反的。

ZHYJ96 · 发表于 2010-8-20 18:25:32

9# gaoyns 谢谢天高云淡

wll412 · 发表于 2010-8-24 11:50:34

凡是装配图（包括螺栓连接、焊连接等）的剖面符号只有一个标准(如6楼所说），只是焊连接的地方可用图示法表示（如6楼的图中），也可用标注法表示。
