[求助] 新手问:非整圆怎么标直径

[复制链接]
发表于 2010-8-20 16:08:11 | 显示全部楼层 |阅读模式 来自: 中国河北廊坊

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
& {$ C# d/ Y8 S3 b2 M/ o, I" h6 E% F5 d: d

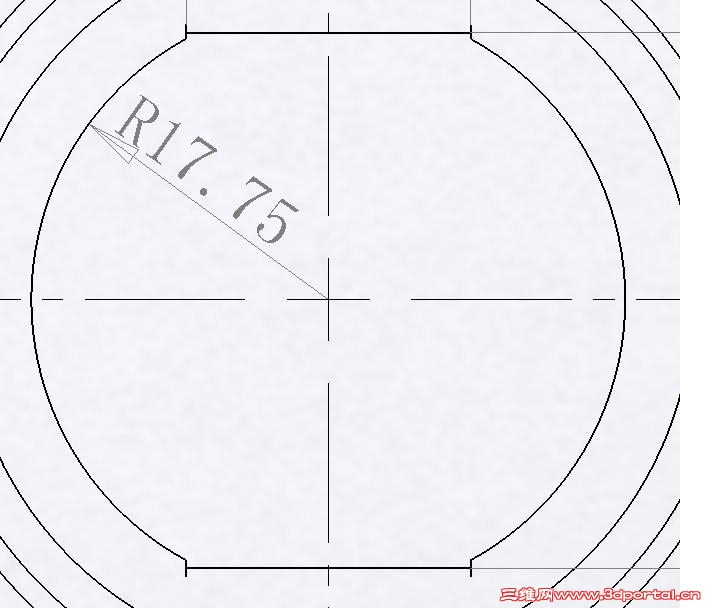

如上图,这里怎么标圆弧直径呢?在模型图里也标不出直径。难道要在与直线剪切前先标注?
发表于 2010-8-20 16:19:13 | 显示全部楼层 来自: 中国广东深圳
变通标注法:利用草图工具里“点”命令,在圆上画直径的两端点,再标注这两点距离,顺便再左边属性里添加直径符号
发表于 2010-8-20 16:26:34 | 显示全部楼层 来自: 中国安徽合肥

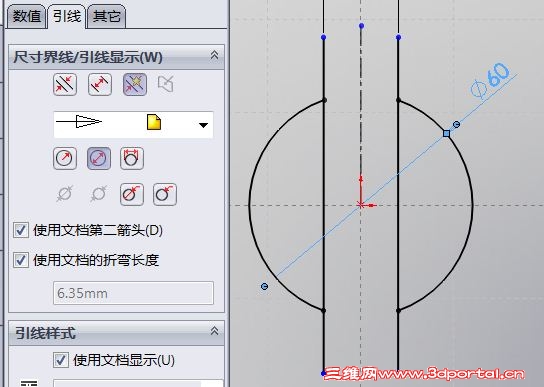

在这里 001.JPG
发表于 2010-8-20 16:27:29 | 显示全部楼层 来自: 中国安徽合肥
工程图和草图里的标注是一样的。
发表于 2010-8-20 16:30:39 | 显示全部楼层 来自: 中国江苏苏州
鼠标右键点击标注:显示选项--显示成直径  就行了
发表于 2010-8-20 16:36:35 | 显示全部楼层 来自: 中国广东东莞
右键点尺寸----选显示成直径模式就可以了
发表于 2010-8-20 16:42:14 | 显示全部楼层 来自: 中国江苏苏州
3# xuwenhua
, u& v+ J4 f) U这样会使所有半径都变成直径标注的。
 楼主| 发表于 2010-8-20 16:45:45 | 显示全部楼层 来自: 中国河北廊坊
搞定了。多谢大家。你们真是太热情了
发表于 2010-8-20 16:48:43 | 显示全部楼层 来自: 中国上海
7# mygc 不会的,你试试看!
发表于 2010-8-20 16:53:14 | 显示全部楼层 来自: 中国安徽合肥
哈哈 右键显示选项 截不到图来直观表示。
发表于 2010-8-20 16:54:46 | 显示全部楼层 来自: 中国安徽合肥
要多来次论坛,里面有很多高手。
发表于 2010-8-20 17:08:48 | 显示全部楼层 来自: 中国江苏苏州
9# ZYLIN * l) F1 F& ^0 S, T1 O
可以的6 F" K( H6 y+ e5 M; y

2 j- l% b- C' N$ z9 `5 d  f. g9 P- @  q2 ?8 @6 Y0 _7 |' S
9 S7 ~  u" v3 H1 t7 w

% m4 `  Y7 L2 ?, j, X2 C' z/ ~' v( Z

$ J2 A) R2 \  i3 f, a8 _. Y/ v& _+ ^0 g% H9 h& `# b

% _1 W- B; U9 B7 v" v
$ K+ o4 Q, C  G9 B; b
) r, c+ p- {# T* s4 d& D0 e' F. Q% b6 l. i; V9 o: F

* M' ]  w) z/ C$ ?! }2 a8 R9 R1 g6 [/ \

3 _  B1 q; |/ I: o( n, T; ]
6 ~4 h4 d2 m( _/ x" @) |  [+ s2 p; s; C. j+ r' D3 i
7 ?, k2 q6 a) f

6 M  l. i. h( m% q3 s9 o4 y3 P. o7 b2 W8 ^, z

7 C2 Q# m5 T6 ^8 _' a0 C
& ]* _1 Y+ z% C% ]: @0 o2 Y3 u( N
4 o+ x$ n3 z3 m/ U2 _: u7 Q) }6 J; ~- Z4 L) J
* m& R1 l0 Y! ~9 v
7 f. |7 o% W, ?8 U8 O7 D

( T* }5 o- n# k: e/ @6 k8 B
; Q* X3 J) V% R$ _3 j. ?6 s  ]
$ ]4 y* n* D4 U  S
' f: O1 G5 Q3 s" p. Z1 B5 x2 S6 T' A6 }* N5 J8 i
# t4 S0 e+ J' b; ?  o  J

" n3 d) }. w+ c( Y! w( i+ K. B7 l$ U1 T
2 c$ D4 E- R1 @5 H$ e+ {% ?9 f1 v, Z4 Y

3 j! }  w; r; H$ w, c& W1 c% a7 v; y2 W: \

) \- E6 S" ?* R3 I
, f( G& @3 m4 _
4 U, [) Z& s5 z+ a- ^
5 Q3 I) d/ z% z- n& E; _+ D3 h6 j2 C# ^, x- R& @

+ U) e9 @& w& v: t9 R' k( j
5 I. u  f' B" u6 N: V9 j( r& K. [
  a3 i  ]9 F& c/ I: h- {
! }0 z6 w' t7 a0 U/ V. I) Q  W& r

: Z! w  f6 Y9 B8 f8 U6 f% c2 w+ z) z9 f( I7 M" Y) ?, a
/ e# n1 ]* [* @7 u  L
! f2 L/ c, v# k6 ?% C' S0 i
! H  l: n4 R  l$ F+ Z% k- s) x. B
' o' _4 R( o) H4 p

% k9 G+ _8 w# g) H6 u  L' N0 ^* m.
 楼主| 发表于 2010-8-20 17:15:17 | 显示全部楼层 来自: 中国河北廊坊
多谢xuwenhua.就把这里当家了
发表于 2010-8-20 17:29:03 | 显示全部楼层 来自: 中国江苏苏州

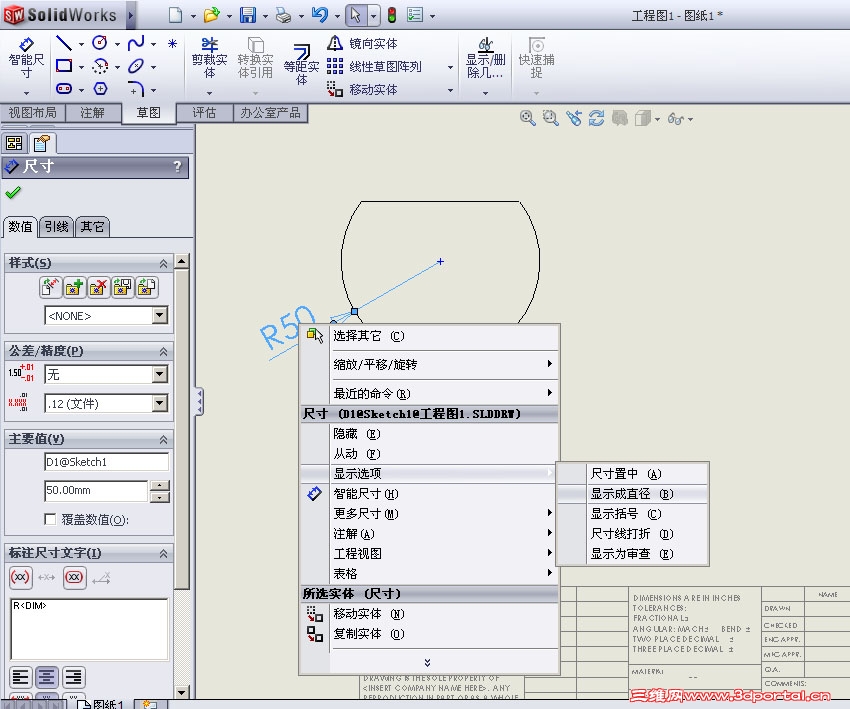

哈哈 右键显示选项 截不到图来直观表示。
! l: \& H+ r$ z% V  J( z8 Mxuwenhua 发表于 2010-8-20 16:53 http://www.3dportal.cn/discuz/images/common/back.gif

% o6 M% {4 X2 H$ R! ?
& o% B! ?  d1 m; b. ` 8-2.jpg
