扫描曲面

a841570133 · 发表于 2010-9-18 10:32:04

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 a841570133 于 2010-9-18 13:04 编辑

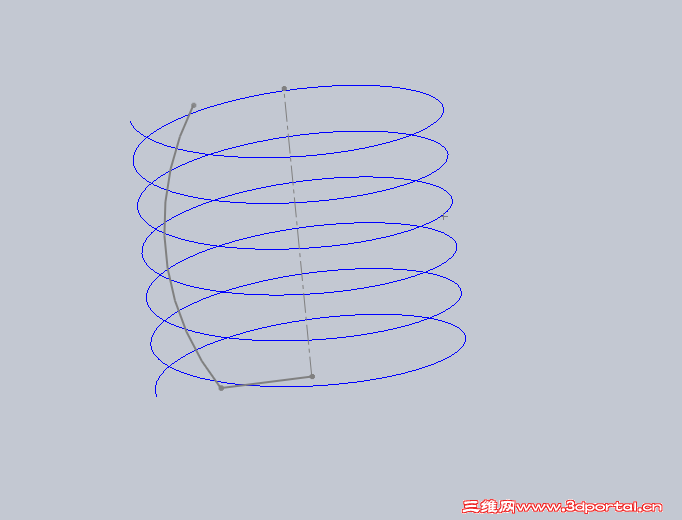

我这个图怎么沿引导线扫描成螺旋面

xfange · 发表于 2010-9-18 12:58:36

把文件传上来吧
这样方便别个给你画好

a841570133 · 发表于 2010-9-18 13:06:18

兄弟应你的要求传了其实这个是我在论坛里看到的就是怎么试都不成功
所以才求教的希望给个具体点的引导线怎么不管用 2# xfange

t5910344 · 发表于 2010-9-18 18:28:57

你想用螺旋线做路径，还是用圆弧线做路径啊

t5910344 · 发表于 2010-9-18 18:30:23

轮廓线应该与螺旋线有个穿透点啊，你的图上怎么没有啊

w_hs1 · 发表于 2010-9-18 21:37:42

你的轮廓草图是个3d草图，故不能建立与圆弧引导线的穿透关系。
另外，你的第一个3d草图和一个基准面都是多余的。

a841570133 · 发表于 2010-9-19 07:31:58

wo 是想用螺旋做路径啊我就是不会做才问的啊谁给个详细的教程啊

lhl2008 · 发表于 2010-9-19 16:26:52

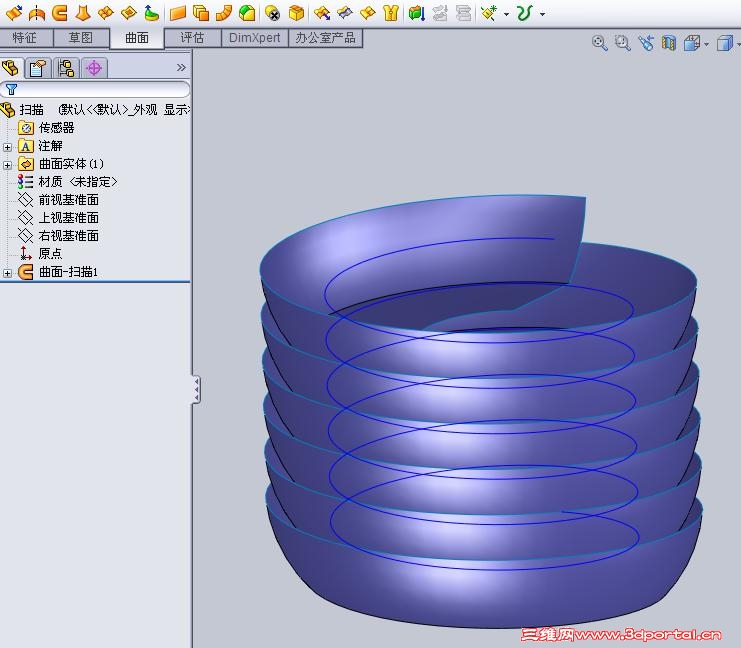

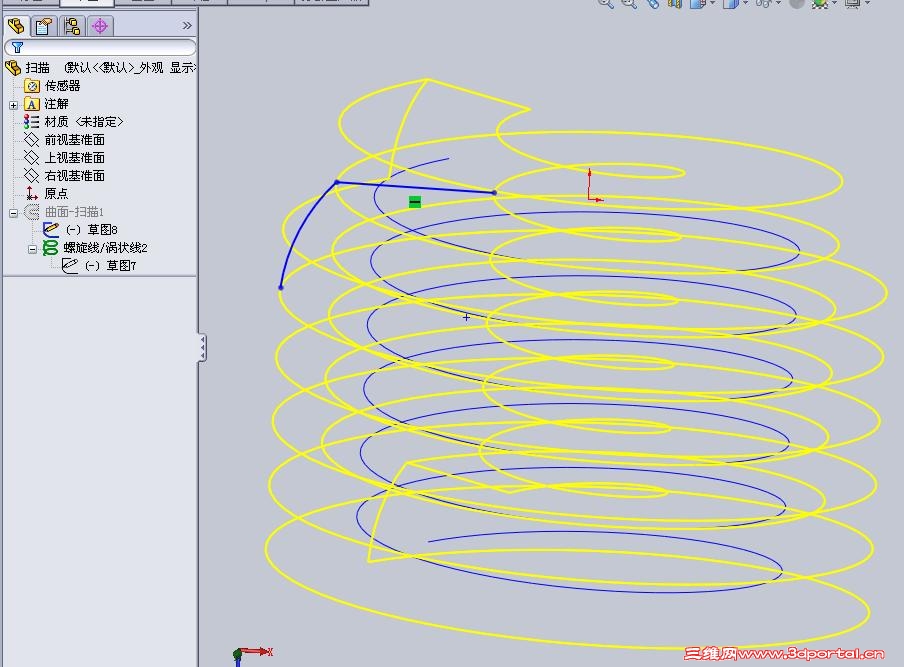

轮廓线不一定非要和路径有穿透关系，只有引导线必须和轮廓必须要有穿透关系

w_hs1 · 发表于 2010-9-19 16:34:11

wo 是想用螺旋做路径啊我就是不会做才问的啊谁给个详细的教程啊
$ D# b4 L- d0 h+ j* `8 u+ ^2 \! La841570133 发表于 2010-9-19 07:31 http://www.3dportal.cn/discuz/images/common/back.gif

是啊，知道你想用螺旋线作路径，圆弧线作引导线。我在前面已经说了，不能用3d草图做轮廓线，只有用平面草图做轮廓线，才能与圆弧线建立穿透关系。

a841570133 · 发表于 2010-9-19 18:36:55

en 行谢谢了我试试啊但是我看那个视频也没有穿透啊就是我做的那个样子怎么就扫描成功啊 10# w_hs1

w_hs1 · 发表于 2010-9-20 08:35:26

本帖最后由 w_hs1 于 2010-9-20 08:37 编辑

en 行谢谢了我试试啊但是我看那个视频也没有穿透啊就是我做的那个样子怎么就扫描成功啊 10# w_hs1 : w& l( c% t% B) K1 G' m5 x9 \2 d
a841570133 发表于 2010-9-19 18:36 http://www.3dportal.cn/discuz/images/common/back.gif

你说的视频是我做的，那个穿透关系没有能反映出来，那文件没有保存，现在用SW2008重做一个，传上。


鼓形螺旋面(2008).rar (159.97 KB, 下载次数: 67)

a841570133 · 发表于 2010-9-20 08:40:25

还是不行啊给个教程吧光说不行 10# w_hs1

w_hs1 · 发表于 2010-9-20 09:28:02

还是不行啊给个教程吧光说不行 10# w_hs1
2 I \0 _. G* n# ha841570133 发表于 2010-9-20 08:40 http://www.3dportal.cn/discuz/images/common/back.gif

我不是把零件模型发在楼上了吗。

a841570133 · 发表于 2010-9-20 13:05:13

那个时候没看见啊谢了 13# w_hs1

a841570133 · 发表于 2010-9-20 13:39:05

本帖最后由 a841570133 于 2010-9-20 14:17 编辑

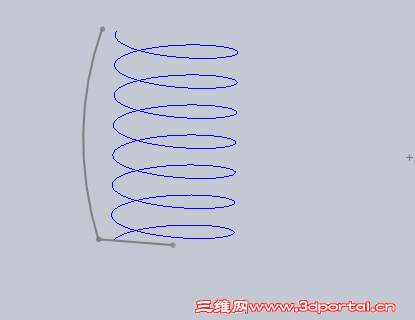

不行啊怎么回事呢你看看我的这个图右问题不我实在是琢磨不透啊郁闷死了都13# w_hs1

wyp1234 · 发表于 2010-9-20 15:49:49

本帖最后由 wyp1234 于 2010-9-20 16:01 编辑

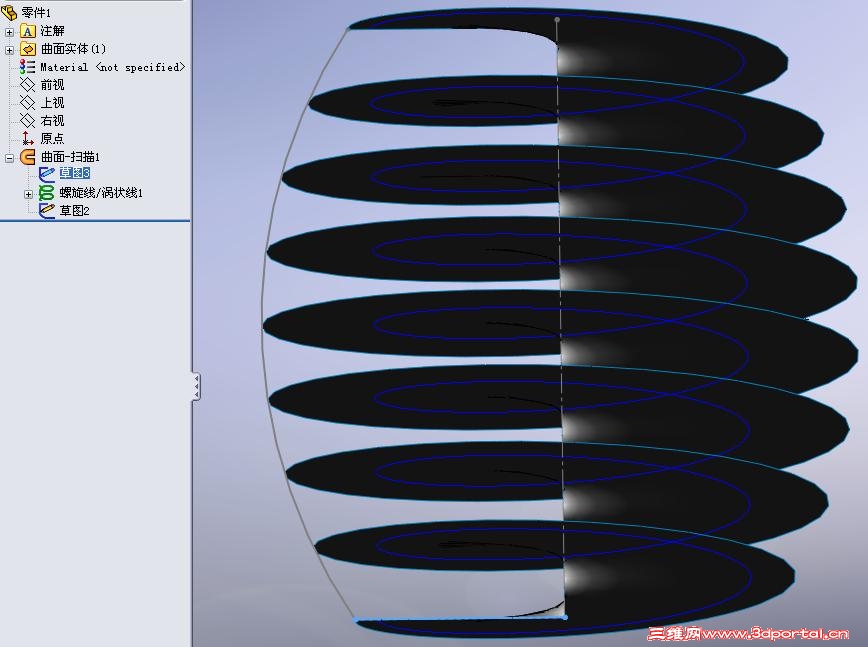

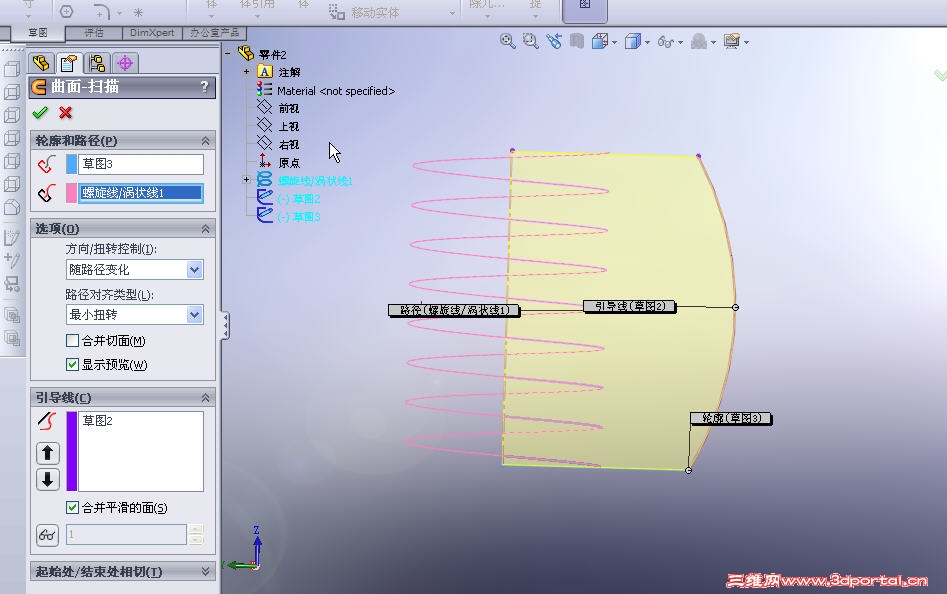

他的画法是不是有问题啊，我也照他的画法画了，也生成不了，生成个这幅死样。要不就是我的软件有问题了。引导线不选能按螺旋线生成，选上就完了。

a841570133 · 发表于 2010-9-20 16:08:08

哦我也是你这种情况啊郁闷呢请教高手支招 16# wyp1234

w_hs1 · 发表于 2010-9-20 21:00:18

本帖最后由 w_hs1 于 2010-9-20 21:01 编辑

不行啊怎么回事呢你看看我的这个图右问题不我实在是琢磨不透啊郁闷死了都
7 V1 y) m, Z$ m1 |! ba841570133 发表于 2010-9-20 13:39 http://www.3dportal.cn/discuz/images/common/back.gif

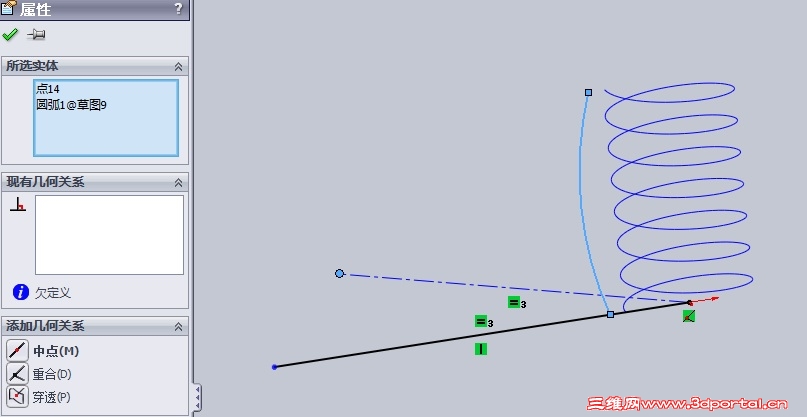

那个轮廓草图并非就是一条线，原本是如下图中一条任意方向的构造线和一条水平方向的实体线长度相等，然后将构造线的端点与圆弧线穿透，两线合并，看上去就像只有一条线一样。所以你误解为只有一条线了。


a841570133 · 发表于 2010-9-21 08:06:06

恩我试着做过啊也是一条构造线一条直线啊提示我路径变化太快不能扫描是咋回事呢 18# w_hs1

w_hs1 · 发表于 2010-9-21 20:55:55

恩我试着做过啊也是一条构造线一条直线啊提示我路径变化太快不能扫描是咋回事呢 18# w_hs1
' v; d8 ]+ {" P) b9 p2 }/ j1 u" ga841570133 发表于 2010-9-21 08:06 http://www.3dportal.cn/discuz/images/common/back.gif

你把此做法的文件发上来看看。
