求助此图画法

无声雨 · 发表于 2010-9-27 21:57:40

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由无声雨于 2010-9-28 09:41 编辑

我又来求助了呀。

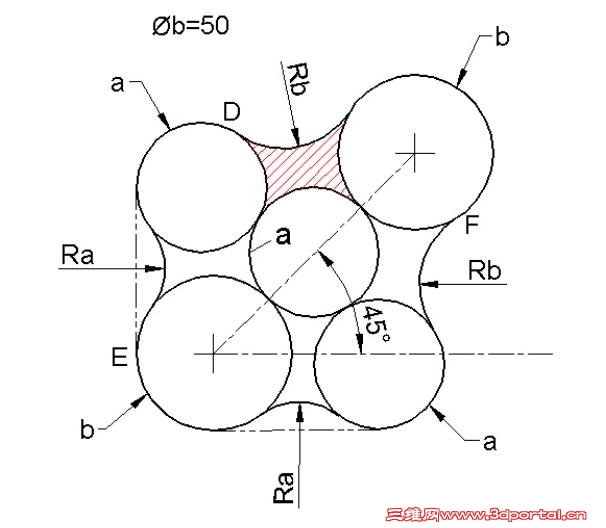

这个图也在练习课程里面的，我想了一个小时还是画不出来，特来求助。。

lxmu · 发表于 2010-9-28 01:58:06

左上角那个圆除了相切没有任何定位？

无声雨 · 发表于 2010-9-28 07:23:47

练习题里面就这样的提示。。其他都没有了呀。。

625070723 · 发表于 2010-9-28 07:40:37

好像可以算出来
但直接话
有点难

coolboy123 · 发表于 2010-9-28 07:53:55

补齐了辅助线你再看看。

hailucc · 发表于 2010-9-28 08:36:57

本帖最后由 hailucc 于 2010-9-28 08:38 编辑

这题本就不确定的，如圆a半径定为R22、23、24等均能画出图来。
5楼的辅助线只是你自己认为的辅助线，原图并没有要求啊。

wanglingang · 发表于 2010-9-28 08:42:20

用SW 直接用添加约束相切
就出来了

xxyumingao · 发表于 2010-9-28 09:05:49

缺少条件，Ra值不定

wslwxx · 发表于 2010-9-28 09:16:38

用PROE画一下就知道了

无声雨 · 发表于 2010-9-28 09:41:07

本帖最后由无声雨于 2010-9-28 09:42 编辑

5# coolboy123

此题应该加最小a值才对。。应该是按照5# coolboy123 这位大师的做法来做才是出题者最初目的；

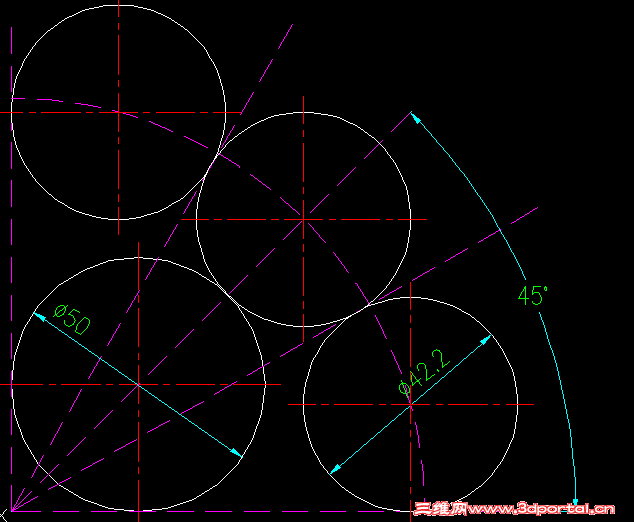

利用定数等分来求解。以D点为圆心作任意圆，然后以定数等分求出该段圆弧六等分，分别过四点作辅助线，然后以相切、相切、相切为中间一圆，再以D点为圆心过中间圆作圆，剩下即容易。。
使用其他软件来做不是出题者的最初想法。。

谢谢大师指导！谢谢！

wslwxx · 发表于 2010-9-28 09:54:46

没必要这么较真，这实际上就是考你几何思维能力，对于使用软件的技巧，我不觉得有多少帮助

wslwxx · 发表于 2010-9-28 09:55:40

用PROE一画就知道这个图示不是唯一

无声雨 · 发表于 2010-9-28 12:35:06

11# wslwxx

我知道是考核思维能力，就目前的绘图软件来说，很多已经智能化了，画2维图根本不需要太强的几何空间思维想象能力。
但也正是因为这样，我们对基本知识的掌握越来越差了。。
我现在也正是在复习。
