工作中碰到的工程图中一些问题，等待解决

feejoy

/ c. U2 r9 C8 C9 J/ L, L问题1：

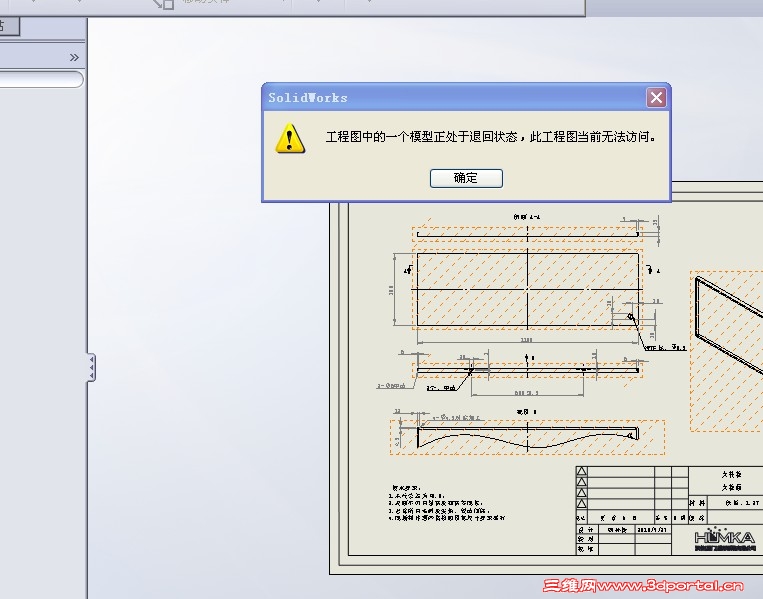

出工程图的时候会出现如图的情况： ，整个工程图全卡死了，最后只能重新启动SW。有什么好的方法解决这个问题呢，谢谢。

问题2:：
2 F# V; J8 G- X- s! C- q/ q我们工厂钣金折弯的时候会用刨槽，就是先刨槽再折弯，这样折弯比较准确，对打块板来说比较容易操作，请问这个折弯系数怎么算,如果按K因子又该算，算出来跟现场有相差，一直没解决；
: d9 t" Y& k2 q; `

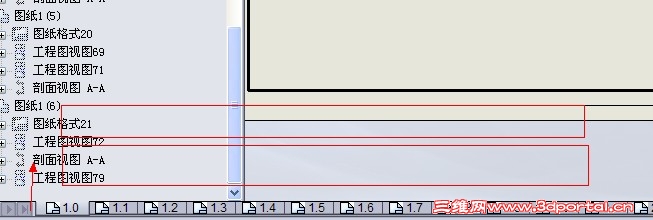

问题3:；工程图的时候如图
- W$ I- t/ ]/ w+ R  w 能不能多加几行，好分阶一目了然，这里只有一行，太长了。

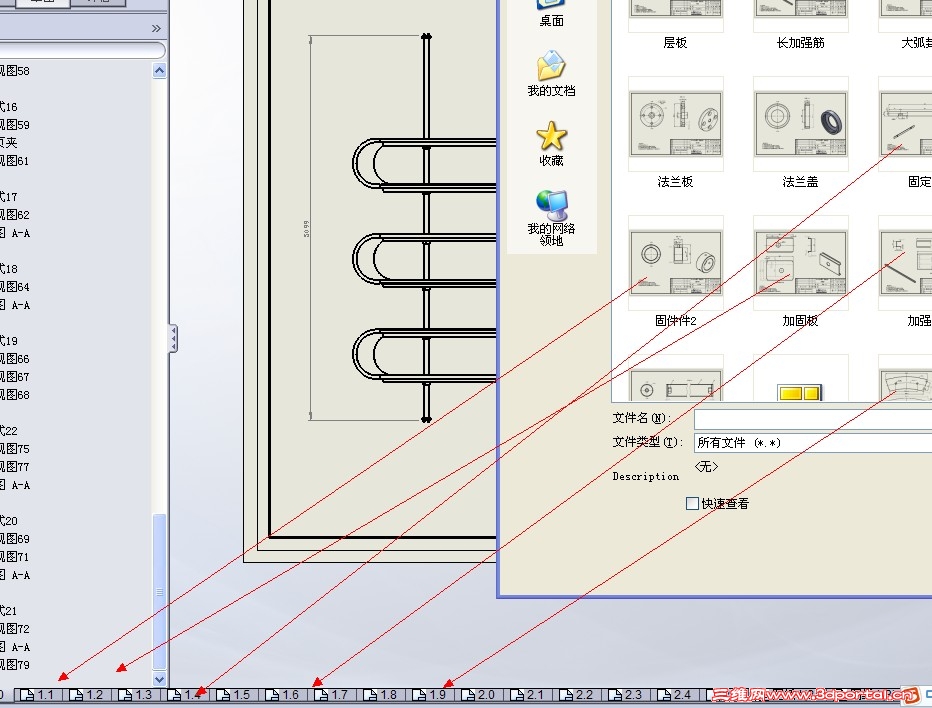

$ \9 ]+ @* _2 A0 f8 D% a) ~问题4：怎么样能快速复制多张工程图中一张工程图里，为了为打印和看图方便，如图： ，

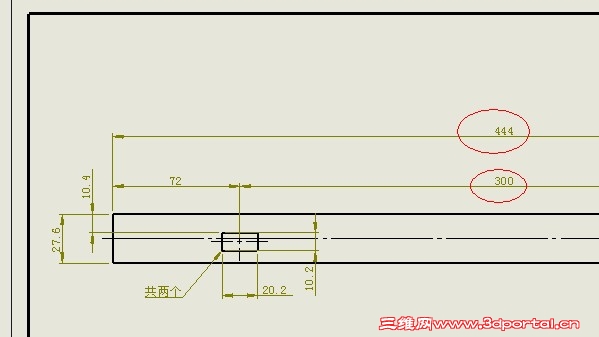

5 S; c$ U; V) o( ^问题5：工程图中有的时标注的颜色会变成这样 ，虽不影响打印，但是我想知道这是为什么，什么情况会出现，有什么好的方法避免，谢谢。

) s" t: R3 ^% T& l问题6:；

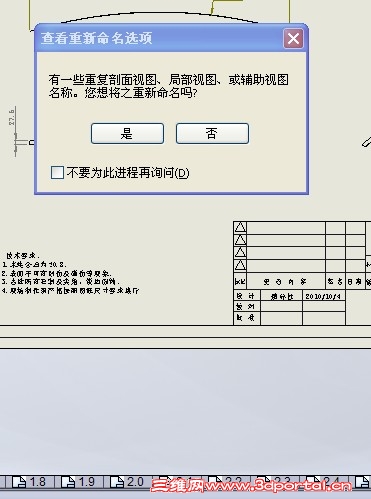

工程中把一张工程图复制到另一张工程图里的时候会出现这样的情况： ，一般我选“是”，选否有什么情况呢，一直没琢磨出来，忘高手给予解答，谢谢
6 j3 O8 ~& Y0 @
这些问题跟同事讨论过，一直没有很好的答案，希望这里的高手们帮我解决一下，谢谢。

qiyuezhuifeng

抱歉，只能回答你的第1和第5问题，
第1，有可能是正在编辑实体，因此无法访问工程图。如果是自己不小心正在编辑，可以打开“窗口”菜单，找到实体文件退出编辑即可。
第5，是实体中有建模错误，或者实体草图中有悬空的尺寸，或者装配体有配合错误等等均可能引起此类问题。

xiaojunxue

我一般遇到问题5时，把这个尺寸再重新标一次，就正常。
) f* B4 T* o3 g) }' g" |, ?' j9 T其他的问题同问……

ntyanlei

1.模型处于退回或压缩状态
7 ~3 n/ ]! J# k  L) |2 n2.用做过（刨过的）板材折弯后反推折弯系数
3.为什么一次要打开这么多图纸，不怕当机么？
4.我是从装配体逐个打开零件和工程图，不是十分麻烦
( Z6 U; X* q9 Z$ U' D& ^% n& m3 f" d5.这是你修改零件前标注的遗留悬空尺寸，你敢用就用吧！

22836755

一次不要打开太多的图纸，这样容易显示出问题。sw很站资源！

gaidayu

问题1 ：你的模型或装配体修改，但没退出编辑状态，这时候你就切换到工程图了，就会出现这种状态，只要回到模型或装配体，退出编辑状态，就好了。
- k( Z7 a/ l6 L, U- @3 E& I2 L  C# H问题2：每个厂家的模具都不一样，这个得根据实践去摸索，也可不用K因子，用其它方法计算，扣除法，系数法，多试试就知道多厚的板用什么方法了。
3 G5 f; D2 Y6 \# ^( k8 O问题3：你可以做两张工程图啊，不用都放在一个里，只是工程图的模板要改下，要不张数和页数的链接就对不上了。其实这个没必要，图纸太多的话，就分类画，做好分类出图就好了。
问题4:没太明白你什么意思，你建工程图的时候不是在一个工程图文件中建立的吗？你是一张一张画，在放在一个里吗？如果是这样，你建工程图就不对了，一般我是这样，先建装配体的图纸，在这个工程图中添加图纸，直到零件添加完，就一个工程图文件，打印很方便。
问题5：你的模型里的边线有改动过，工程图里的尺寸就找不到原来的边线了，就变成悬空的了，如果你要改的话，就得在工程图中重新修改尺寸！

楚乐成

第一个最好最快的方法是按下Ctrl+B，就解决问题了

konghaihua81285

问题1:你的零件模型正处在退回状态或者压缩状态
/ h1 M" _2 J4 i" s  z4 l问题5:你的零件模型改动过而工程图并没有反应上,可以Ctrl+B刷下,也有可能是你在零件更改过程中更改了草图的基准面导致工程图找不到原来的线了.解决方法最简单的就是选中线后选择哪个错误的点(显示为黄色拖动开再拖回目前的边线就可以了)
' h2 G! g3 w5 B9 f" k问题6:我不知道你这具体是什么意思?如果说是一张图纸画不下做两张来出的话,就选择是这样可以得到相同的图不一样的代号.如果只是复制成一样的图纸就选择否咯

feejoy

呵呵 ，谢谢前面各位高手的指点。
问题1，按CTRL+B和窗口选择退回没有效果，至少我这里不起作用，具体怎么解决还是要等待答案。

gaidayu

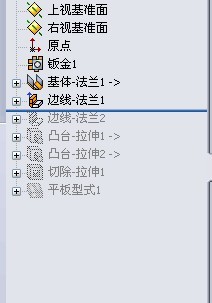

' I0 E$ ^- Z# O1 U! \模型中退回状态，下面的为灰色的，你把中间那条线拉到最下方就好了！

jyz1129

都是高手，学习中
