轉正視圖一問

andy1414

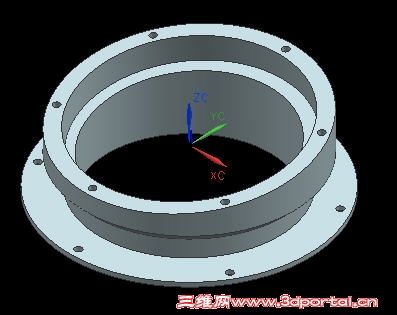

如何把斜度的面在製圖裡把他轉正
. [1 O% Q! {1 s

5 _( H  g. _& {使用這個功能

8 d( |) I3 G9 d
7 M5 v0 r  d  s' S& _6 v1 S
不要用以儲存的視圖加入方法

) D3 A* L# Q" Q% U我用UG7.5版
/ c+ A$ ?* n- I6 c' i
有附件在線急
1 _$ Y4 j4 j# K7 Z" s8 g
ASK.rar (5.9 KB, 下载次数: 5)

2010-11-1 22:20 上传

点击文件名下载附件

beyond2009

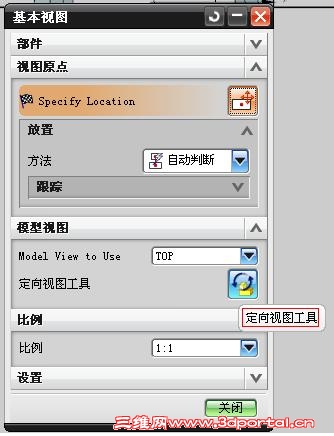

用这个

andy1414

版大!!
7 y& Z0 p4 X: G) W: s/ {用那個可以是沒錯,可我想學這個 具體怎麼作啊
0 Q! Y% Y! |( E4 Y% Y) R% N2 {虛心接受中.

qhywyq

- V) R% d+ y1 M( r0 }4 V+ ]5 X

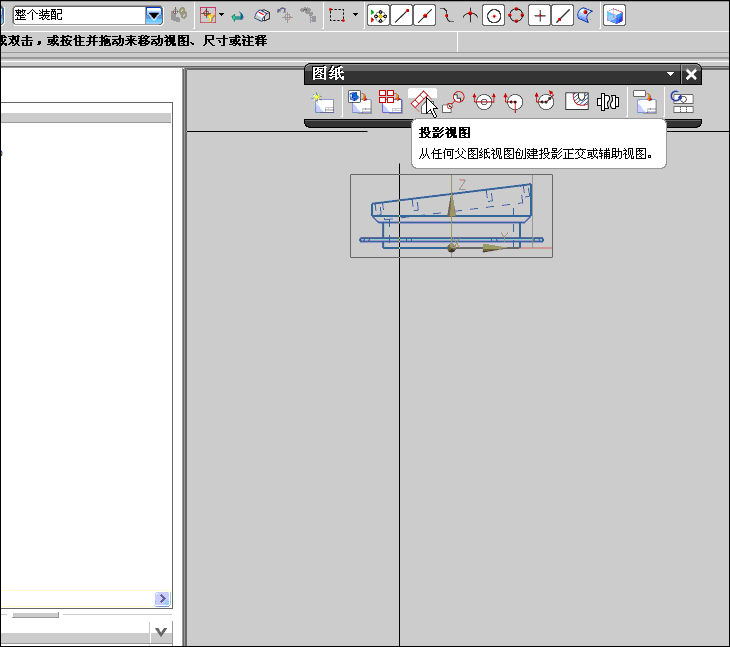

+ X' H0 ^5 r5 R9 t: _5 B/ F+ U呵呵，楼主要求还真是有点高喽。楼主的意思是不是要这样子做呀。不过我还是觉得版大的方法是最优的
: T! @. }2 N+ L5 F, N

西北小Car

好厉害 学习了

andy1414

1 ^3 o. c# M2 Z" d0 N; \
謝謝4樓的教學
* U  `; _* u! |1 C8 J9 C要用轉正視圖是因為放置位置需要斜7度位置才正確
* ~+ j8 j. B9 ?8 }! T如圖


0 w, R+ L2 r' G. \這個指令以前也做過很久沒做才會生疏
& E0 i$ v# \0 n: ~  M; i我們來看板大的方法,在定向工作視圖裡選面的法向該面既會旋轉上來,然後放置製圖中既可
5 [0 y8 l! u+ s6 q  B反觀使用轉正視圖選用面的法向,出來的視圖卻是相差另一軸的90度,非選用曲線上的向量出來的視角才會正確
# @# r% r+ q3 E) O1 [1 N我就是在這搞不懂的

andy1414

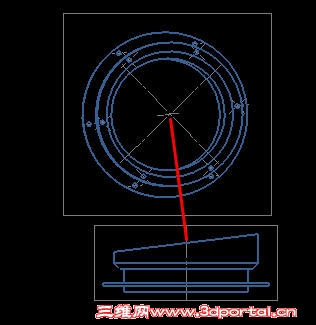

再補一下這是使用轉正視圖出來的,看那大圓的中心線
跟版大方法出來的中心線相差很大

  o$ \' B+ X+ o% ~$ A- d轉正視圖
0 t9 j3 ]1 a$ ?  D! J% w8 J" j
/ [8 t- k; K( h6 C/ [
版大的視圖

qhywyq

那是因为转正视图是跟他的父视图存在一个投影关系呀。而版大的方法——定向视图不存在跟其他视图的投影关系，所以是摆正的

西北小Car

呵呵，楼主要求还真是有点高喽。楼主的意思是不是要这样子做呀。不过我还是觉得版大的方法是最优的
# c+ H6 {! M6 B/ m  j) y1773160
5 O  X: {# y, [6 b. ?) z$ tqhywyq 发表于 2010-11-3 15:15 http://www.3dportal.cn/discuz/images/common/back.gif

这样的视频怎么做？UG里可以直接完成么？
6 N' j" q3 }* N: p# e% P5 h谢谢！
