请问这个图怎么做模型

shjiagh · 发表于 2010-11-29 14:36:31

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

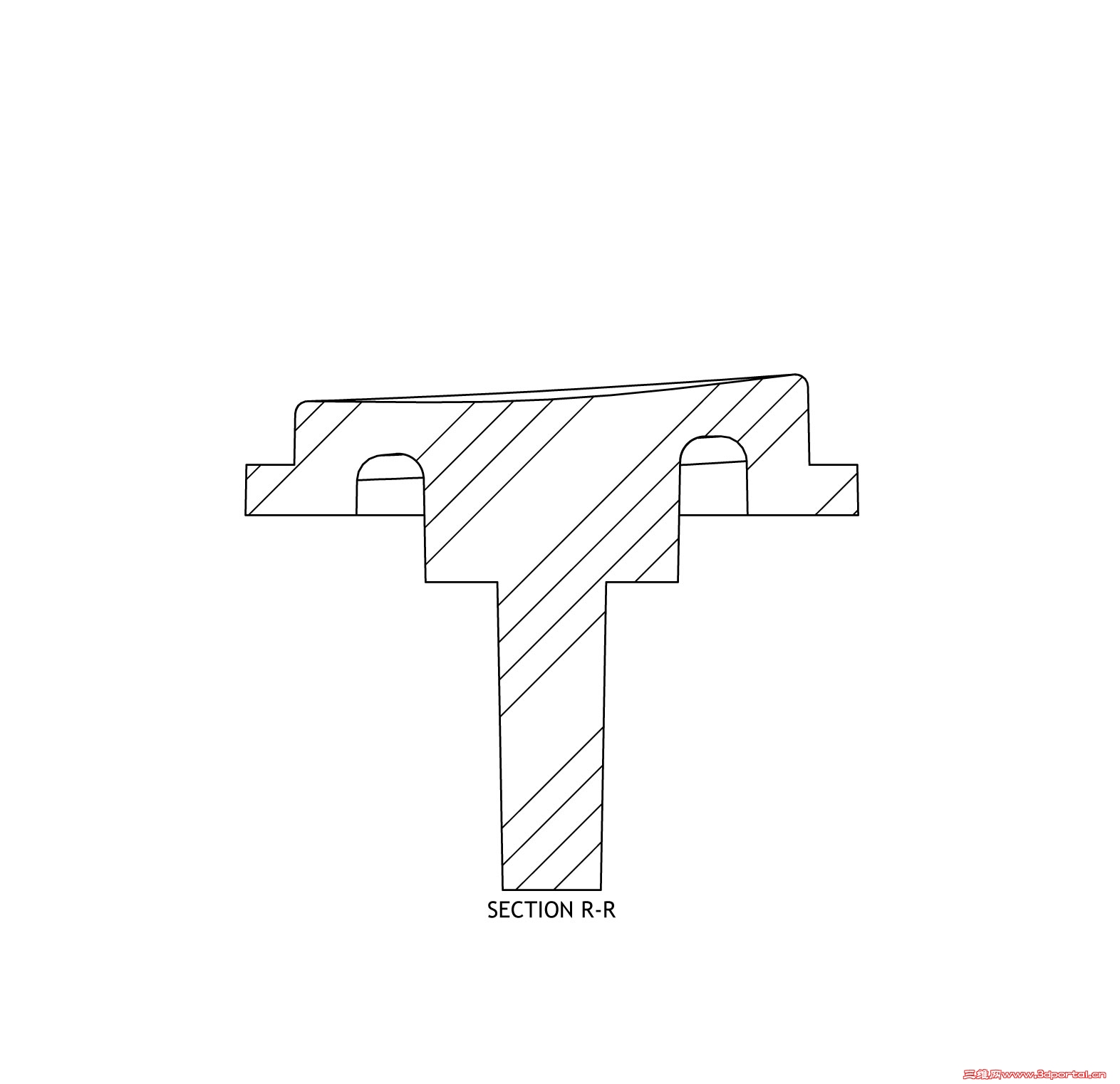

请问如何对这个图进行槽型,特别是下面的那个深度不一的槽.谢谢

xfange · 发表于 2010-11-29 15:12:21

你用切除扫描

sundavid · 发表于 2010-11-29 15:32:16

直接用这个剖面旋转不行么？

shjiagh · 发表于 2010-11-29 16:37:14

我觉得旋转不行的, 切除扫描也不知道如何入手, 高手是否可以上个三维图,谢谢

zzr123 · 发表于 2010-11-29 18:30:03

怎么没有人来出招啊。

zhujin5610 · 发表于 2010-11-29 22:46:37

可不可以先创建一个倾斜角度的基准面然后在创建的基准面上画一个扫描路径接下来在垂直路径的方向上画截面最后扫描看行不。。

zhujin5610 · 发表于 2010-11-29 23:20:44

1# shjiagh

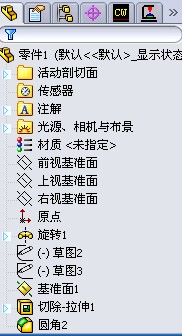

这个里面不能用扫描切除  我做了一个示意图，具体步骤如下：
1、画出旋转基体
2、创建一个倾斜基准面1
3、在旋转体的下面的面画圆环
3、用拉伸切除命令选择圆环  并指定【方向1】/【成形到一面】，选择步骤2的基准面
4、倒圆
5、完成

本过程采用拉伸切除  关键是创建倾斜基准面1

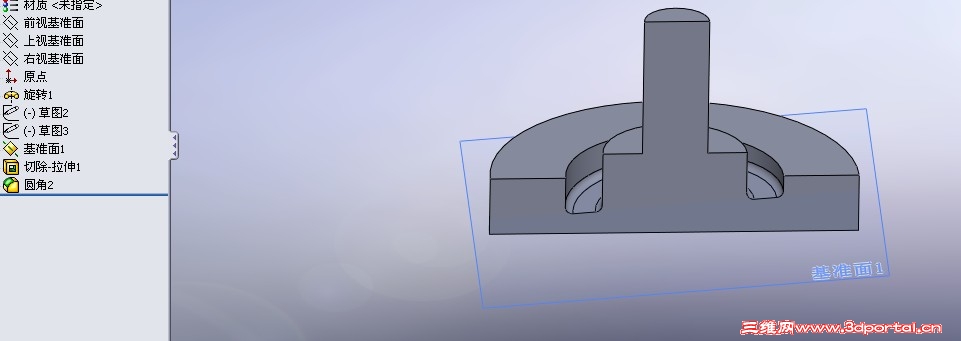

如附图所示

shjiagh · 发表于 2010-11-30 09:14:43

就是楼上的方法了,多谢.有的时候就是一个特征变换一下,就可以解决一个难题.

81130549 · 发表于 2010-11-30 10:47:29

扫描切除也可以的，只是在扫描时加一条引导线，用于控制槽的深度。

81130549 · 发表于 2010-11-30 11:17:32

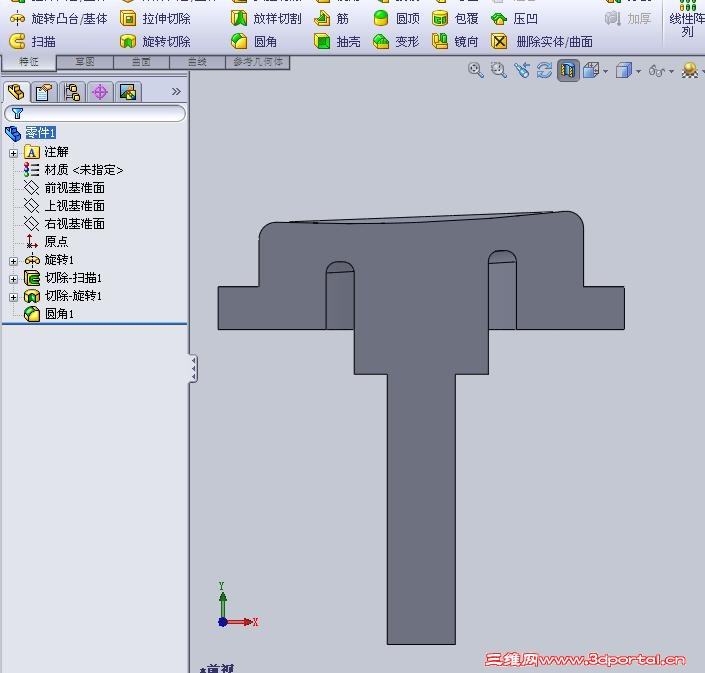

用SW2008做了一个


tieren02 · 发表于 2010-11-30 12:41:47

旋转，切除，拉伸

零件4.zip (66.23 KB, 下载次数: 9)

ug学习 · 发表于 2010-11-30 16:03:26

81130546哥们太强了，你那个引导线太高了，我也用引导线，但是你的引导线使我茅塞顿开呀，

chewanli · 发表于 2010-11-30 19:59:30

1# shjiagh

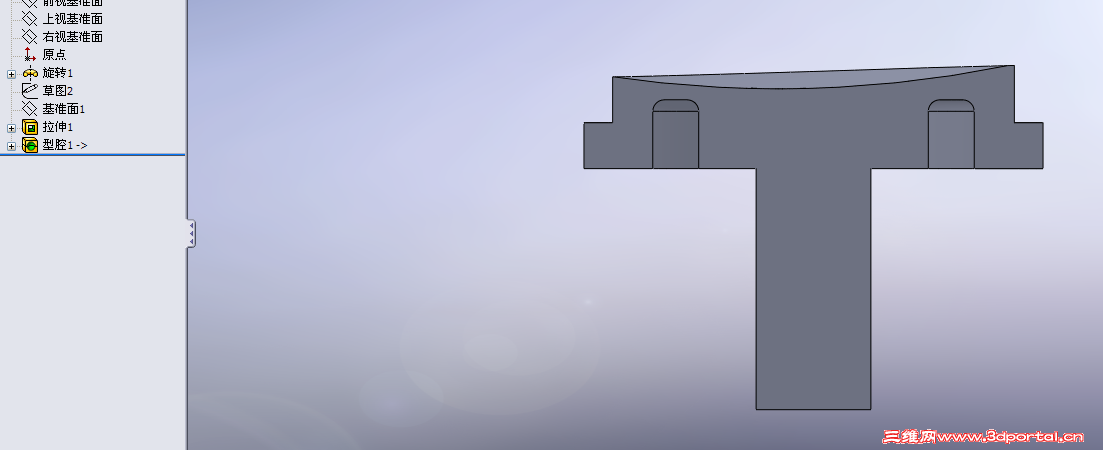

用型腔

chewanli · 发表于 2010-11-30 20:06:31

12# ug学习
加不加引导线有什么区别吗？

chewanli · 发表于 2010-11-30 20:16:02

9# 81130549
牛！那条引导线是怎么个原理啊？为什么加上槽深就可以变化啊？

81130549 · 发表于 2010-11-30 22:18:42

9# 81130549
5 D$ a' w( p6 m5 f5 N( e牛！那条引导线是怎么个原理啊？为什么加上槽深就可以变化啊？: I( K3 Z6 N. ?
chewanli 发表于 2010-11-30 20:16 http://www.3dportal.cn/discuz/images/common/back.gif

当轮廓草图沿路径扫描时，轮廓草图中有一段线段（2端分别于路径和引导线为穿越关系）的长度发生变化，此线段与槽的深度有关。从而控制了扫描出的槽的深度变化。

chewanli · 发表于 2010-12-1 15:13:16

16# 81130549
线段的长度为什么会变化啊？引导线怎么使他变化啊？我总是觉得轮廓始终与引导线法面垂直，想了一上午还是想不明白为什么槽能够变浅，麻烦再指点一下吧

zhujin5610 · 发表于 2010-12-1 19:28:07

更正一下自己先前的回复哈确实可以用扫描切除处理问题关键就在于可以通过不同的路径实现同一个结果啦！

ftf200405 · 发表于 2010-12-1 21:10:58

16# 81130549
线段的长度为什么会变化啊？引导线怎么使他变化啊？我总是觉得轮廓始终与引导线法面垂直，想了一上午还是想不明白为什么槽能够变浅，麻烦再指点一下吧

你仔细看下切除扫描中的草图4，轮廓中没有直接给出高度值，而是与一条中心线长度相等，可这条中心线又是引导线与路径间的距离，看到这就可以得出答案。你可以将这条中心线删掉，其余的不变，槽深就不会变化。

002127 · 发表于 2010-12-1 21:15:38

16# 81130549 0 M) L8 H, H- ^9 f- O( ]3 K I- z% z
线段的长度为什么会变化啊？引导线怎么使他变化啊？我总是觉得轮廓始终与引导线法面垂直，想了一上午还是想不明白为什么槽能够变浅，麻烦再指点一下吧
$ u# F, ?/ k+ U& w* j4 i1 @8 Qchewanli 发表于 2010-12-1 15:13 http://www.3dportal.cn/discuz/images/common/back.gif

在这我代原作品者说一下,如说得不对请指正.
线段长度会变是由于两线段添加了等长约束,而槽深会变是由于路径与引导线不是同心圆来的.

chewanli · 发表于 2010-12-1 21:58:06

19# ftf200405
哦原来你们都是高人啊！明白了

tieren02 · 发表于 2010-12-1 21:58:55

扫描切除出来的槽子顶部能和零件的顶面是同一个斜度么?转一圈看看是不是和7楼的有区别

chewanli · 发表于 2010-12-1 21:58:59

20# 002127
谢谢指点，明白了

492730795 · 发表于 2010-12-2 10:11:57

00000

daidou · 发表于 2010-12-2 12:00:18

一个拉伸，一个旋转，一个求和就OK。
