[Pro/E教程] 『1144』圆盖建模练习

[复制链接]
发表于 2009-4-28 00:51:38 | 显示全部楼层 |阅读模式

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
原帖地址:http://www.3dportal.cn/discuz/viewthread.php?tid=552961&page=1&fromuid=386133#pid26167092 A$ i. _" d$ A8 k0 F- e' ]+ T( g4 v
教程版本:Pro/E4.0 m050
* ~- v' U# g$ `3 F+ j# ~ 26.jpg

gz.rar

633.81 KB, 下载次数: 32

源文件

评分

参与人数 1三维币 +15 收起 理由
li5jun1 + 15 谢谢参与。

查看全部评分

 楼主| 发表于 2009-4-28 00:55:03 | 显示全部楼层
依次按照下图

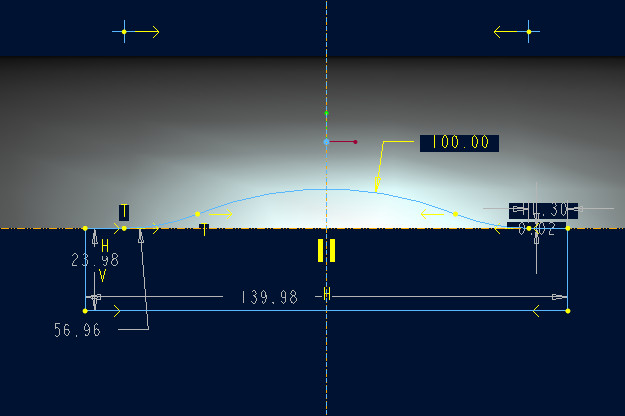

1、旋转外壳

1、旋转外壳

2、拉伸剪切缺口

2、拉伸剪切缺口

3、拉伸中间凸台

3、拉伸中间凸台

4、扫描生成唇特征

4、扫描生成唇特征

唇截面

唇截面

5、倒圆角

5、倒圆角

OK

OK

实体化查看截面

实体化查看截面
