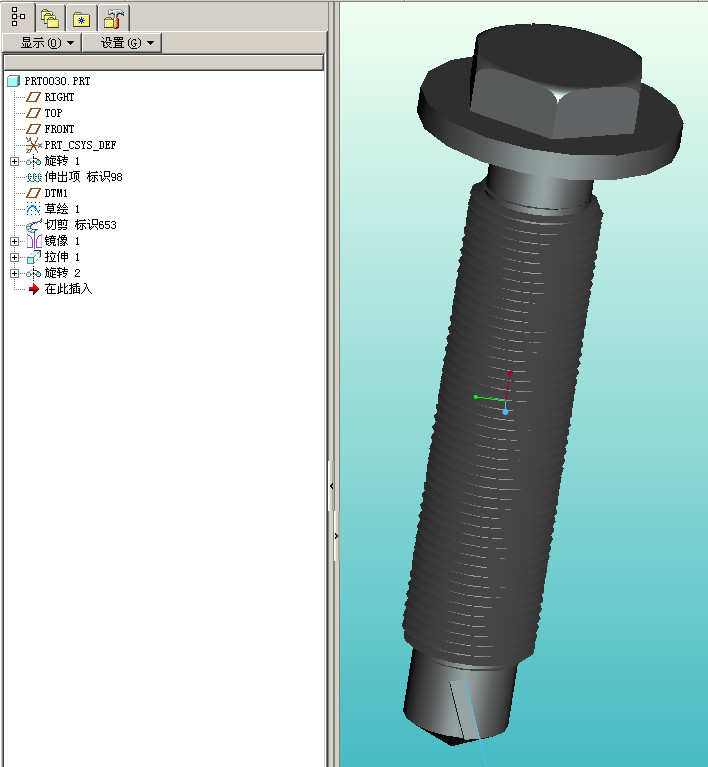

[Pro/E教程] 『1026』自钻螺钉(仅图形)

[复制链接]
发表于 2009-5-28 20:53:34 | 显示全部楼层 |阅读模式

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
原帖地址:http://www.3dportal.cn/discuz/viewthread.php?tid=467733&page=1&fromuid=386133#pid2184688
+ e# \2 Q; w' Q7 `& a8 s9 Q# I教程版本:Pro/E4.0 m080
/ A0 Z: S: y% x8 z. e( V 178.jpg

178.rar

551.16 KB, 下载次数: 43

评分

参与人数 1三维币 +15 收起 理由
li5jun1 + 15 教程。

查看全部评分

 楼主| 发表于 2009-5-28 21:34:16 | 显示全部楼层
依次建模

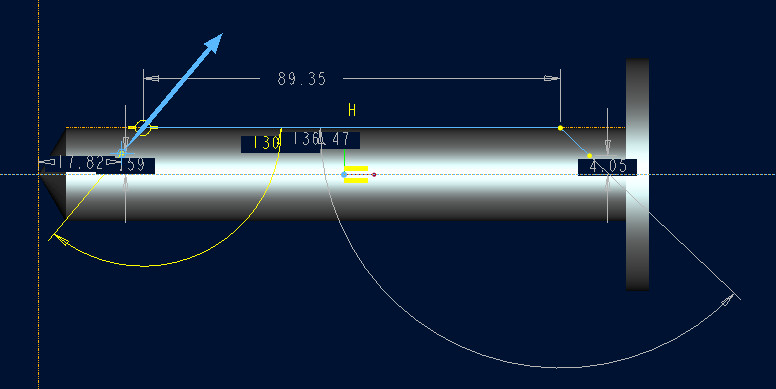

1、选择生成实体

1、选择生成实体

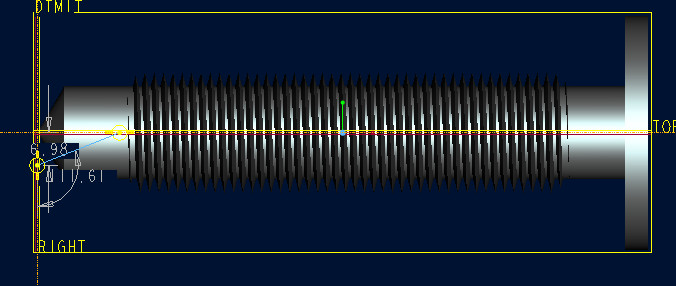

2、螺旋扫描螺纹

2、螺旋扫描螺纹

螺距2

螺距2

截面

截面

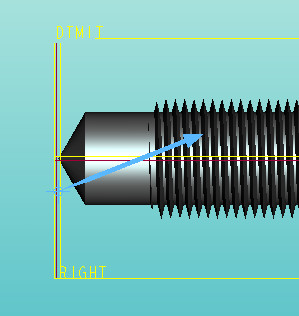

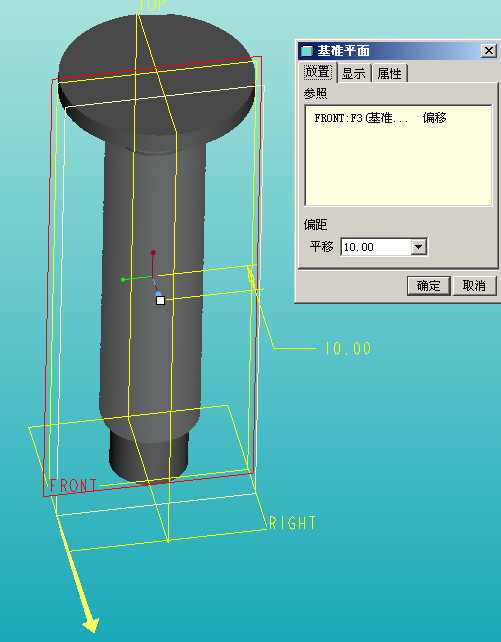

3、新建基准面

3、新建基准面

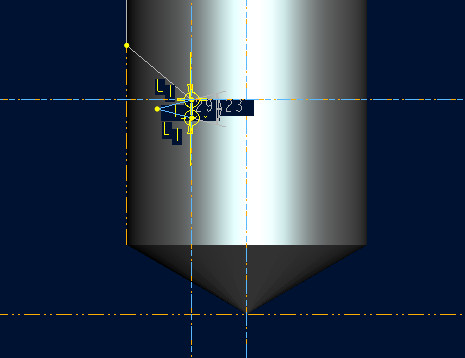

4、草绘曲线

4、草绘曲线

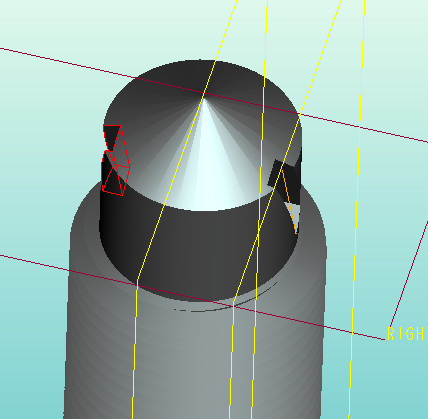

5、扫描切除

5、扫描切除

截面

截面

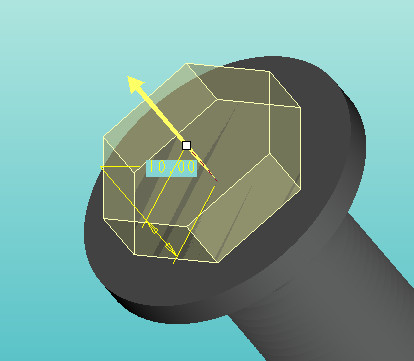

6、拉伸头部

6、拉伸头部

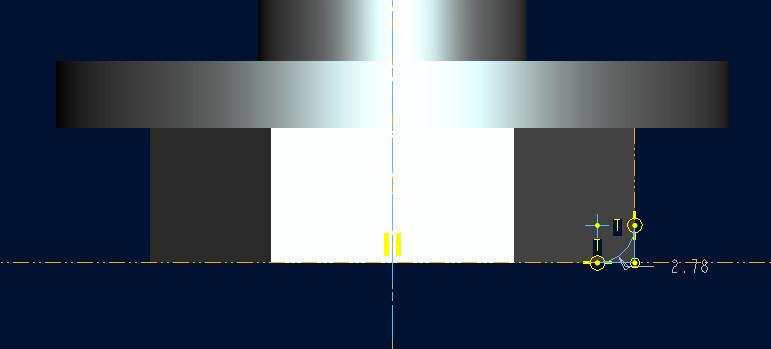

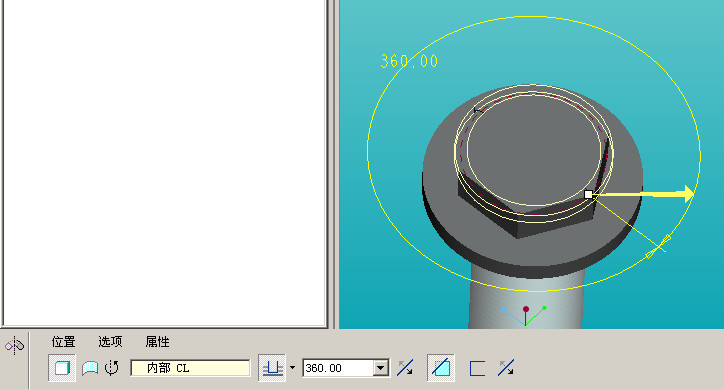

7、旋转切除

7、旋转切除
