[Pro/E教程] 『1039』恭喜发财!

[复制链接]
发表于 2009-5-28 21:00:05 | 显示全部楼层 |阅读模式

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
原帖地址:http://www.3dportal.cn/discuz/viewthread.php?tid=485839&page=1&fromuid=386133#pid2283391
, v6 ?! ]0 Q! R; o1 D+ m教程版本:Pro/E4.0 m080
1 Y9 M5 N# i8 g3 h1 X" B 15.jpg

1039.rar

234.62 KB, 下载次数: 22

评分

参与人数 1三维币 +15 收起 理由
li5jun1 + 15 教程

查看全部评分

 楼主| 发表于 2009-5-28 22:40:26 | 显示全部楼层
依次建模

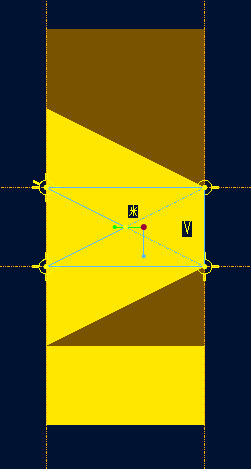

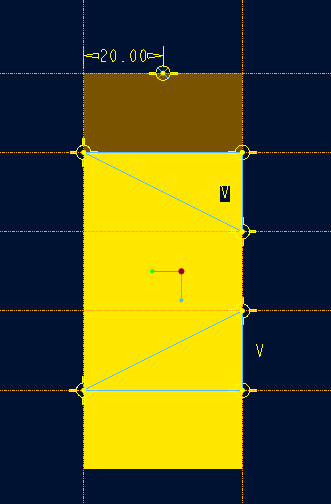

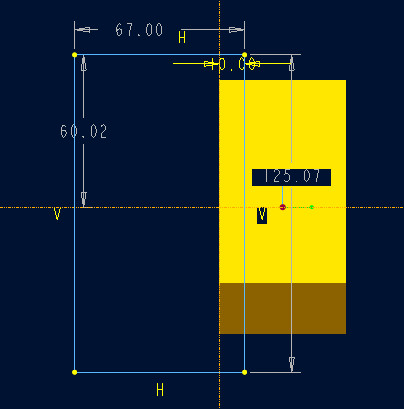

1、草绘曲线截面

1、草绘曲线截面

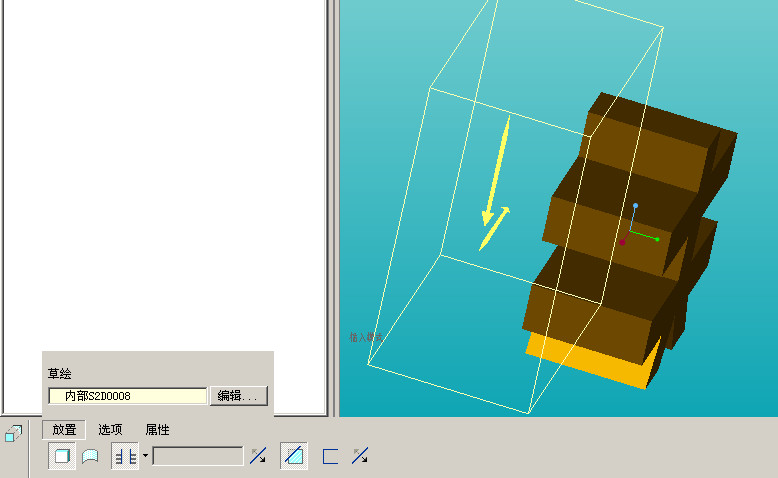

2、拉伸实体

2、拉伸实体

3、拉伸切除

3、拉伸切除

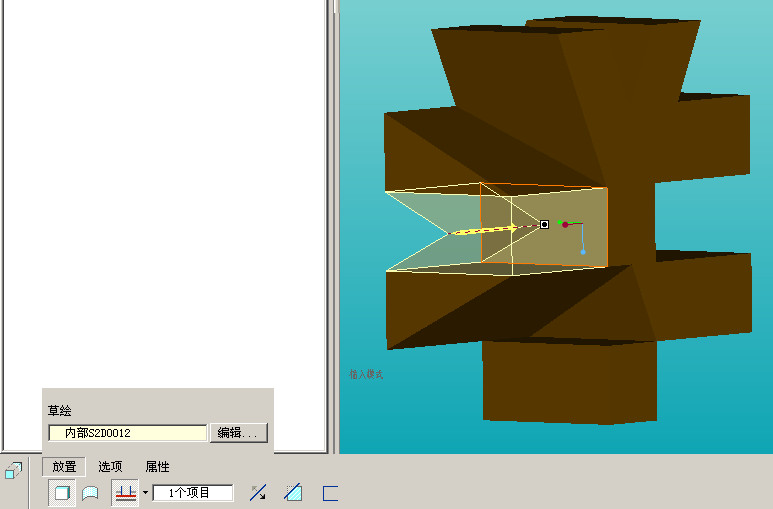

4、拉伸截面

4、拉伸截面

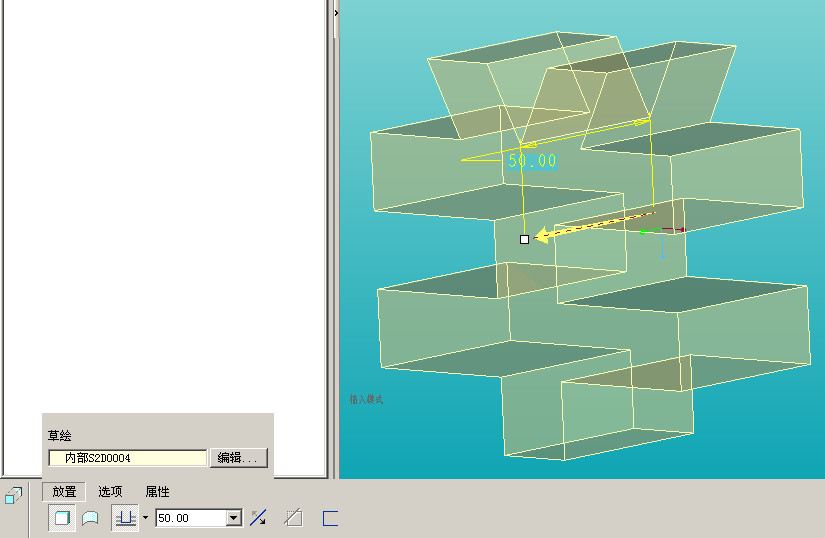

实体拉伸

实体拉伸

5、拉伸截面

5、拉伸截面

实体拉伸

实体拉伸

6、新建基准面

6、新建基准面

新建基准面

新建基准面

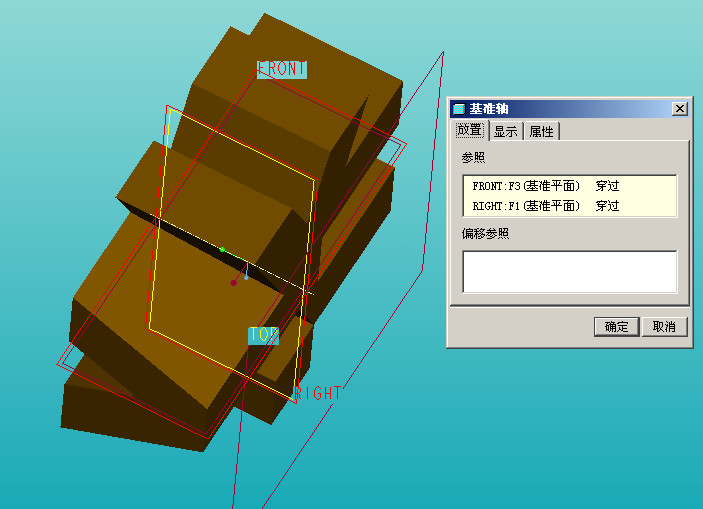

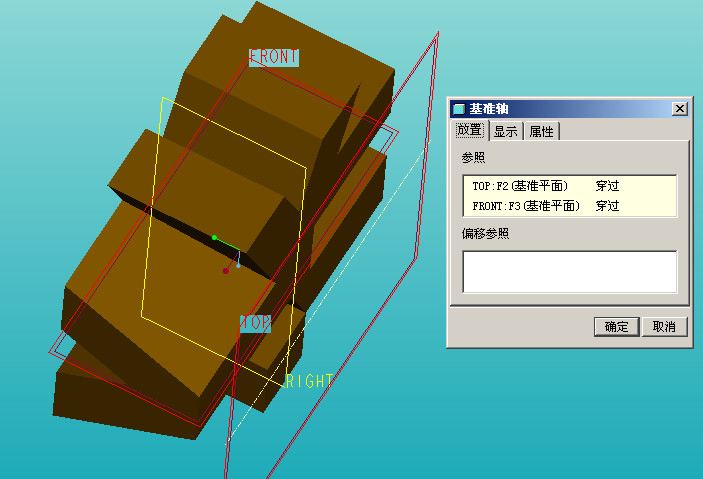

新建基准轴

新建基准轴

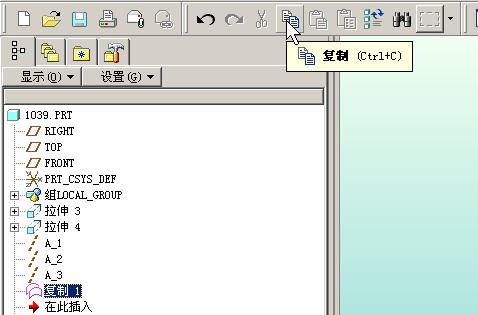

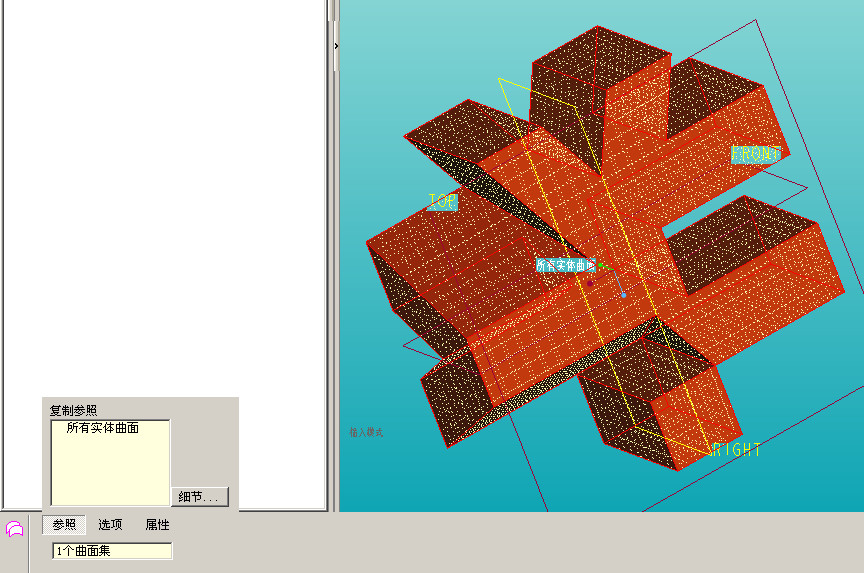

7、复制

7、复制

选择性粘贴

选择性粘贴

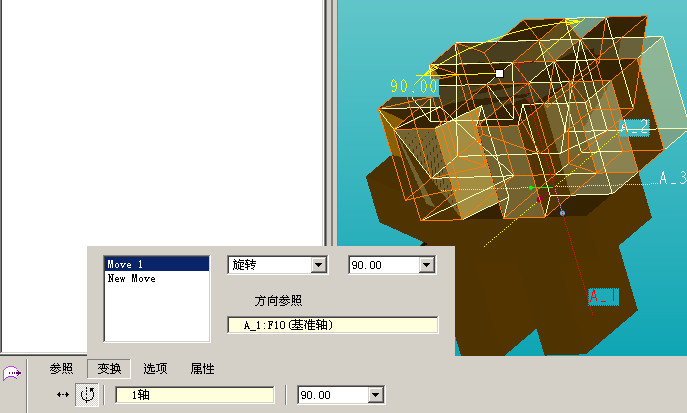

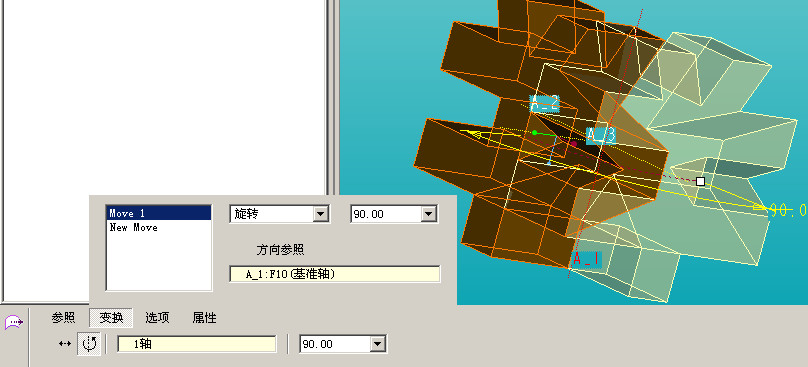

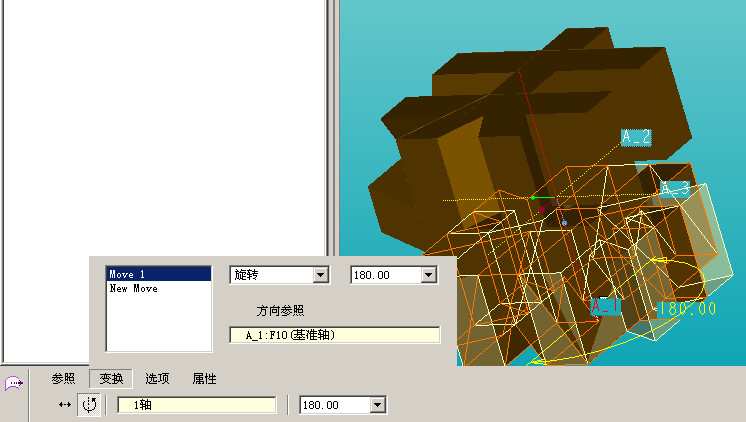

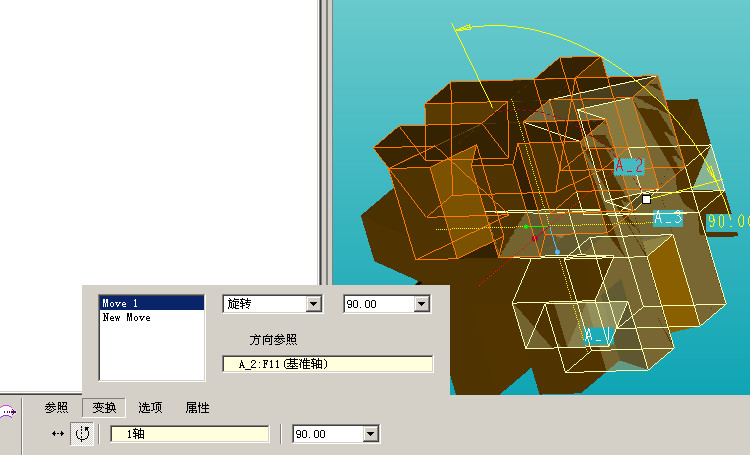

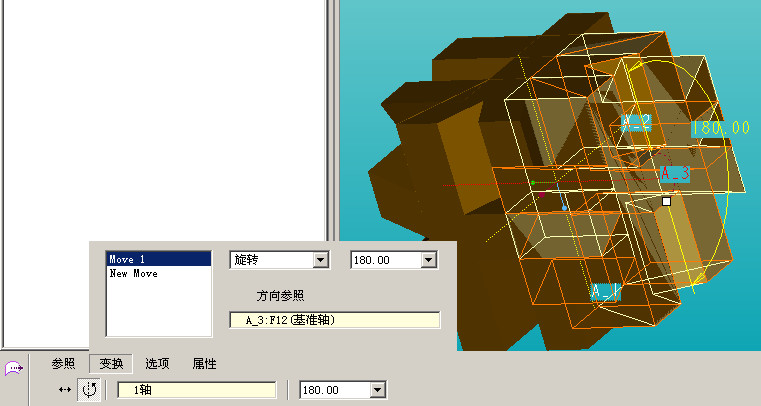

旋转变换

旋转变换

旋转变换

旋转变换

旋转变换

旋转变换

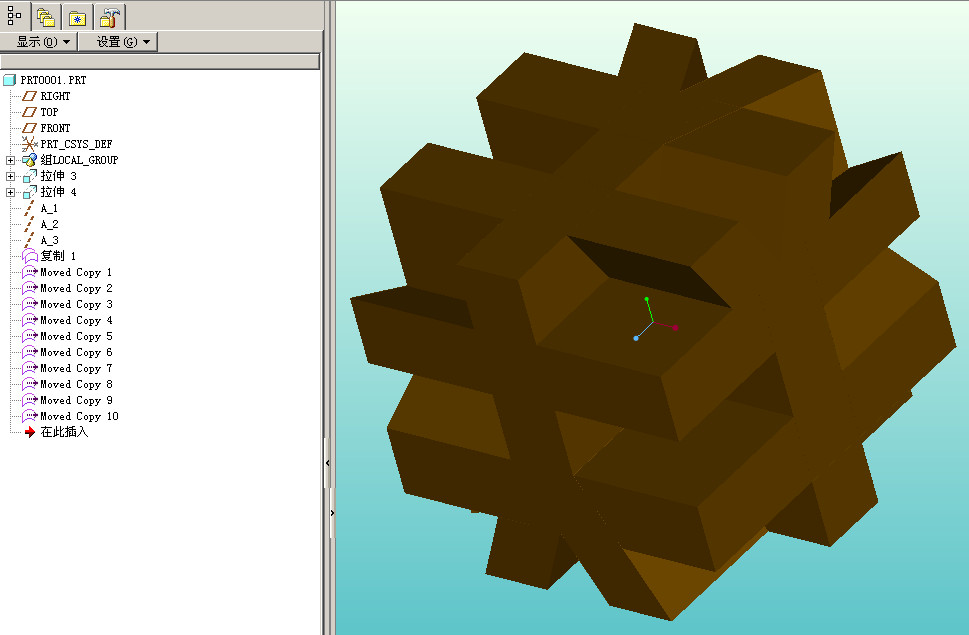

8、完成图

8、完成图
