[Pro/E教程] 『1049』零件建模2

[复制链接]
发表于 2009-5-28 21:00:38 | 显示全部楼层 |阅读模式

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
原帖地址:http://www.3dportal.cn/discuz/viewthread.php?tid=496133&page=1&fromuid=386133#pid2330011$ r8 r, m0 o0 P0 r  j- c
教程版本:Pro/E4.0 m080
- G- b1 k- U  [/ M 19.jpg

1049.rar

184.15 KB, 下载次数: 41

评分

参与人数 1三维币 +15 收起 理由
li5jun1 + 15 教程

查看全部评分

 楼主| 发表于 2009-5-28 22:44:41 | 显示全部楼层
依次建模

1、拉伸截面

1、拉伸截面

拉伸曲面

拉伸曲面

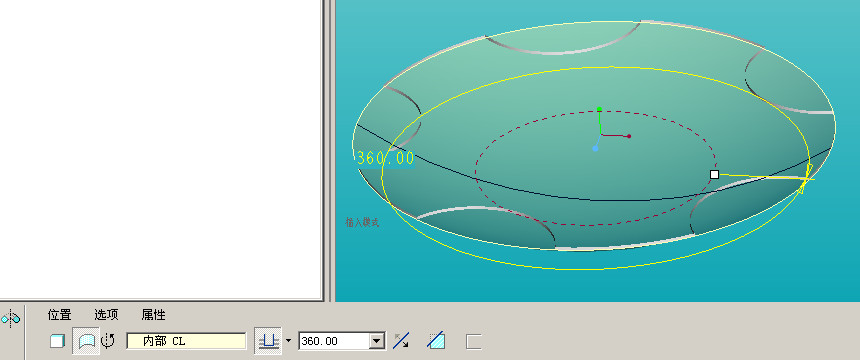

2、旋转截面

2、旋转截面

旋转曲面

旋转曲面

3、草绘曲线

3、草绘曲线

投影曲线

投影曲线

4、草绘曲线

4、草绘曲线

边界混合

边界混合

5、复制,选择性粘贴

5、复制,选择性粘贴

旋转90°

旋转90°

6、阵列其他两个

6、阵列其他两个

7、合并曲面

7、合并曲面

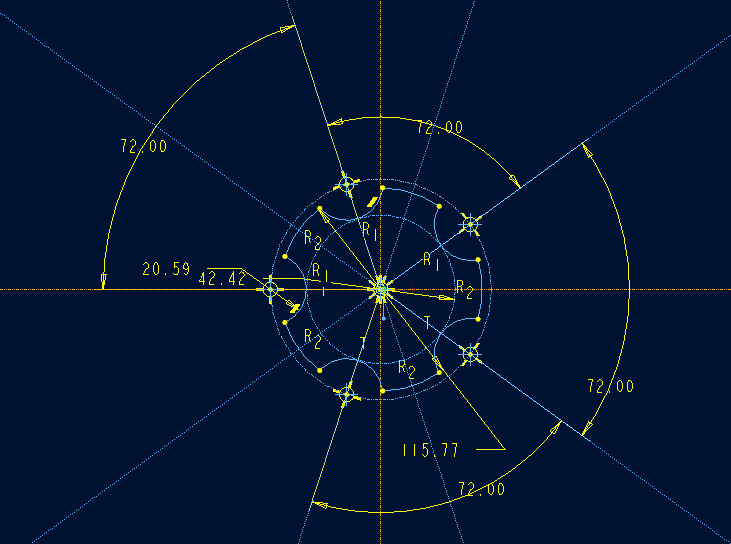

8、草绘填充

8、草绘填充

填充

填充

9、拉伸曲面

9、拉伸曲面

10、填充曲面

10、填充曲面

11、合并曲面

11、合并曲面

12、实体化

12、实体化

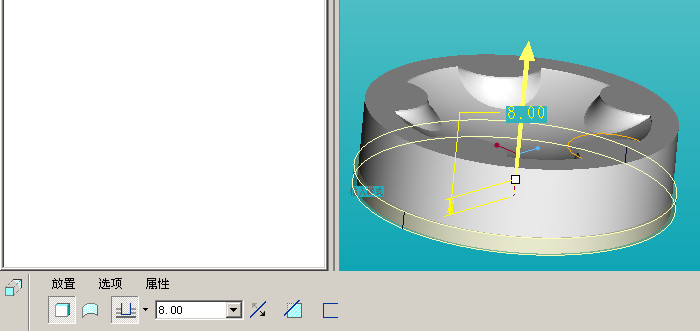

13、拉伸凸台

13、拉伸凸台

14、切除平面边

14、切除平面边
