『1030』依奥运圣火路线图阵列（已结束）

shuyouai · 发表于 2008-4-9 10:34:06

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

一边练习,一边为奥运加油.
要求:
   1.阵列要与提供的Igs文件的点关联.(也可跟据路线图片自己描点,含所有省会及珠峰.)

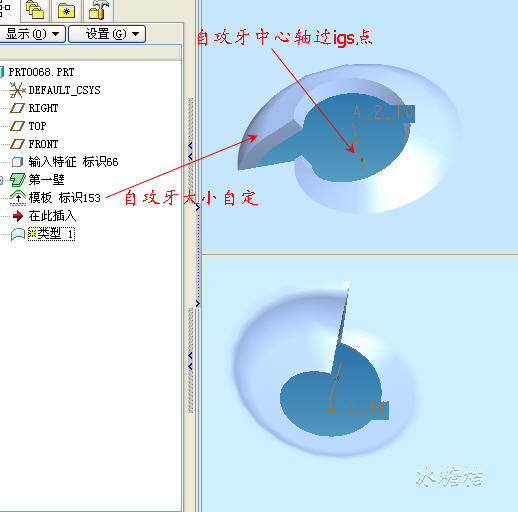

   2.所有自攻牙的中心轴要过Igs点
   3.只能有一个阵列
   4.上传图片请带模型树

该练习旨在检验提高你的钣金模具成形功能及阵列应用.

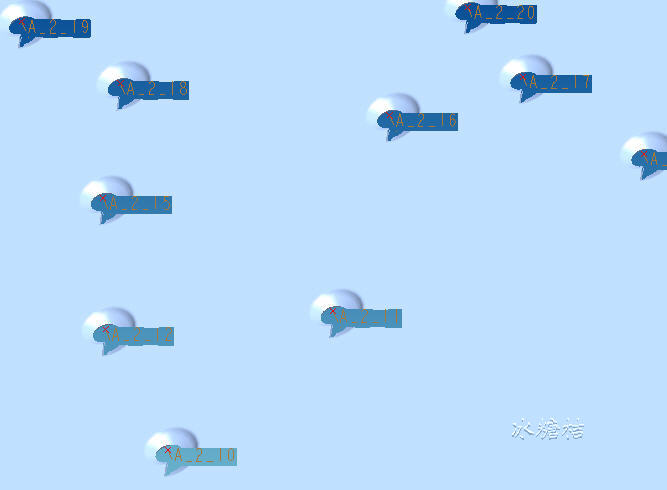

igs点图文件

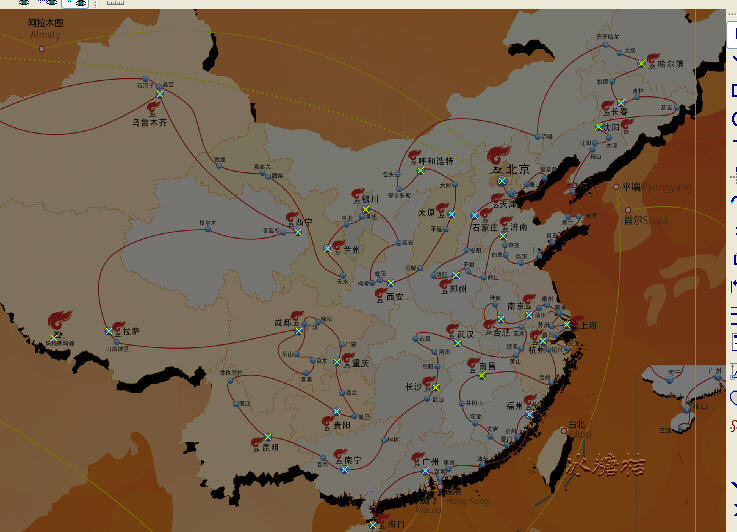

北京奥运圣火境内传递路线图,官方网站完整图片地址. 可以自己保存后描点,也可了解下火炬有没有过你家.

[ 本帖最后由 li5jun1 于 2008-4-16 21:14 编辑 ]

yeyangnuaa · 发表于 2008-4-15 18:47:09

楼主的IGS文件有问题，麻烦再重传一次，下载的文件根本就不是IGS格式。
还有就是100多点，我是不会去一个个描的，不知道其他网友怎么认为！
此帖违反发帖规范，删除无语！
PS：我用CATIA和UG都打不开他的IGS文件，估计是PRO/E转的有问题！本来今天是想做这个练习，但是没有源文件，所以不得不发个牢骚，版主见谅！

[ 本帖最后由 yeyangnuaa 于 2008-4-15 22:21 编辑 ]

shuyouai · 发表于 2008-4-16 10:01:26

用2.0的重新副本个igs文件,希望各位朋友下载后不会再有问题.

yeyangnuaa · 发表于 2008-4-17 17:52:30

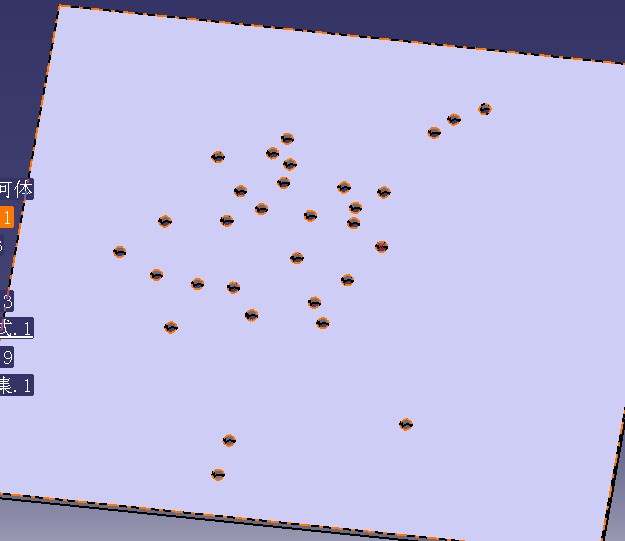

刚才用CATIA V5R17大概做了一下，不过没用楼主的钣金特征，就只做了个简单孔，主要练习阵列命令了！

[ 本帖最后由 li5jun1 于 2008-4-28 09:15 编辑 ]

yr0705 · 发表于 2008-4-20 12:44:28

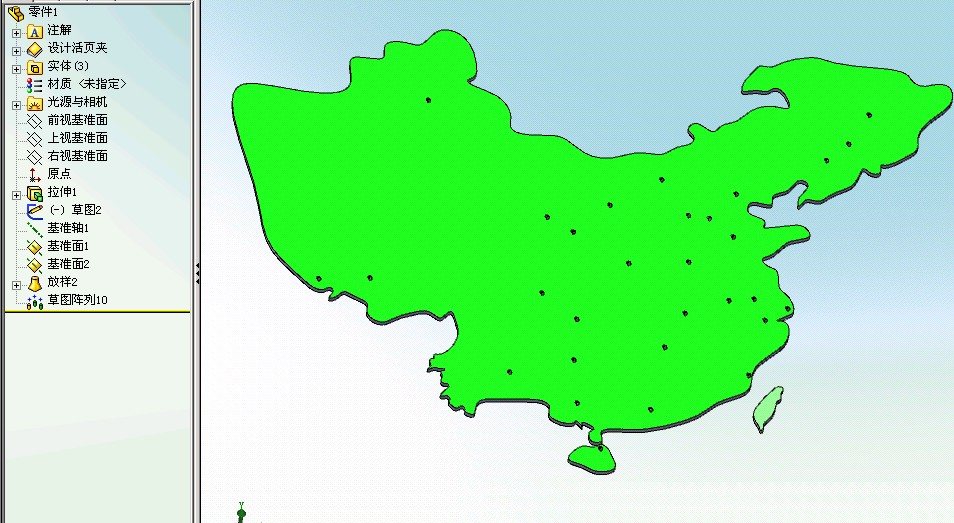

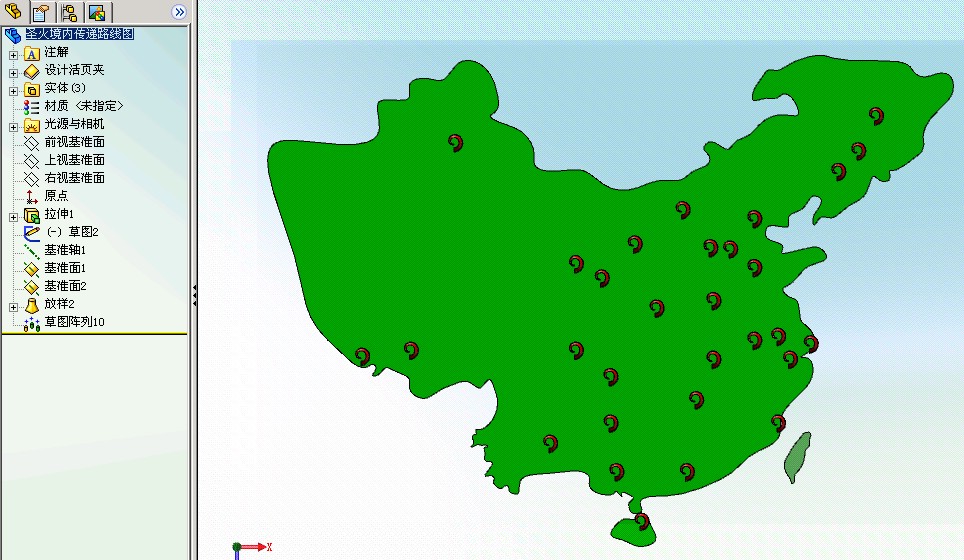

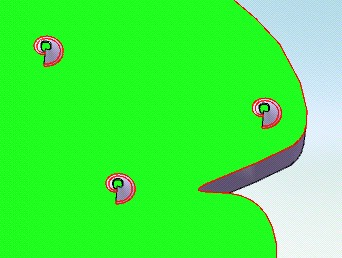

用SW2007学画的，没模板看对吗。

[ 本帖最后由 li5jun1 于 2008-4-28 09:16 编辑 ]
