工程图标注：代号+名称+数量的实现问题

arter · 发表于 2011-8-20 20:54:12

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

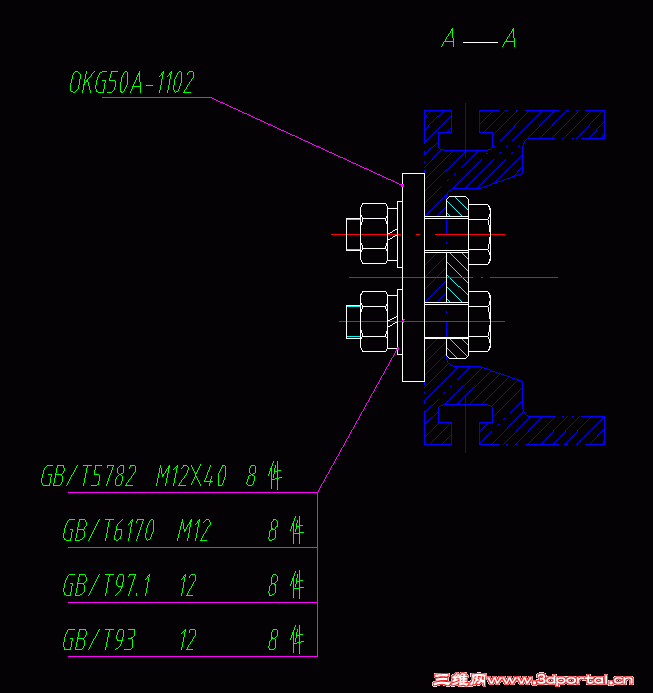

目前公司部件图纸的标注方式不采用：“标序号+明细表”，也就是图纸上不标零件序号，也图纸上也没有零部件明细表，而是在图纸上直接标零部件的：“代号+名称+数量",如图片所示，各位有无办法自动标注？目前采用的办法是一个字符手动输入的方式。非常感谢指教。

hongwei_1987jp · 发表于 2011-8-20 23:53:58

你怎样做，大型的装配体，不是很乱，有空隙吗？

2374 · 发表于 2011-8-21 06:06:13

有这种标注，但是右下角的标题栏也必须有，不知道你们公司不采用标题栏的意思是什么，不过公司做法不是你能改变的，工作方便是主要的，所以还是看看，公司的做法是否方便工作

ZHYJ96 · 发表于 2011-8-21 07:59:39

这样符合标准码？

阿帕奇 · 发表于 2011-8-21 08:26:39

软件是具有普遍意义的，如需个别案例，我估计得做二次开发

arter · 发表于 2011-8-21 09:28:57

本帖最后由 arter 于 2011-8-21 09:33 编辑

回2楼：不会乱，这个需要出图人员自己控制了；
回3楼：标题栏是有的，但没有明细栏；清单是另外的excel文件，分为标准件、外购件、自制件3种。这么搞主要目地是校图、审图人员看着方便，但效率很低。

回4楼：我也觉得不符合标准。

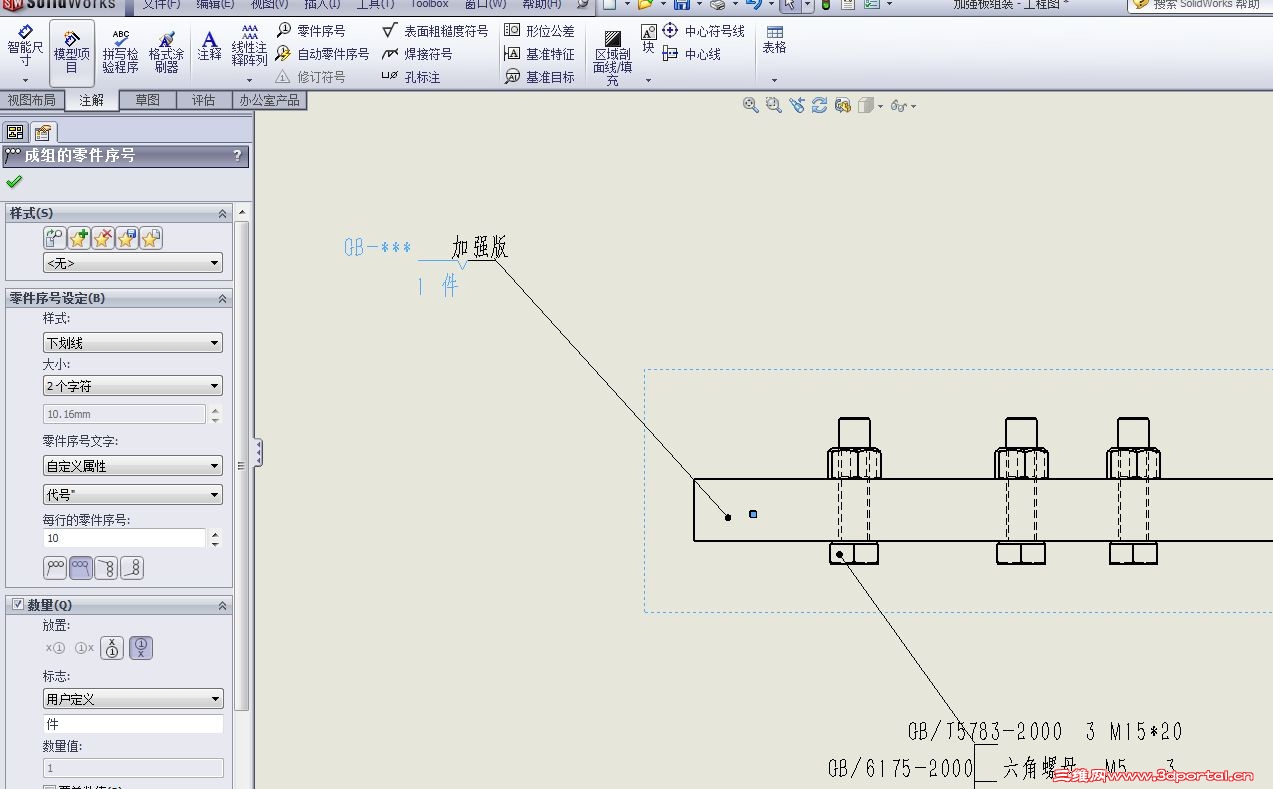

可以实现：“代号+数量”“名称+数量”、或“代号+名称”的标注，前两者见下图，后者采用文字注解的方式。

但同时“代号+名称+数量“我还没发现方法。

chenruzhong · 发表于 2011-8-21 09:39:05

还是cad好像方便点

hongwei_1987jp · 发表于 2011-8-21 11:27:10

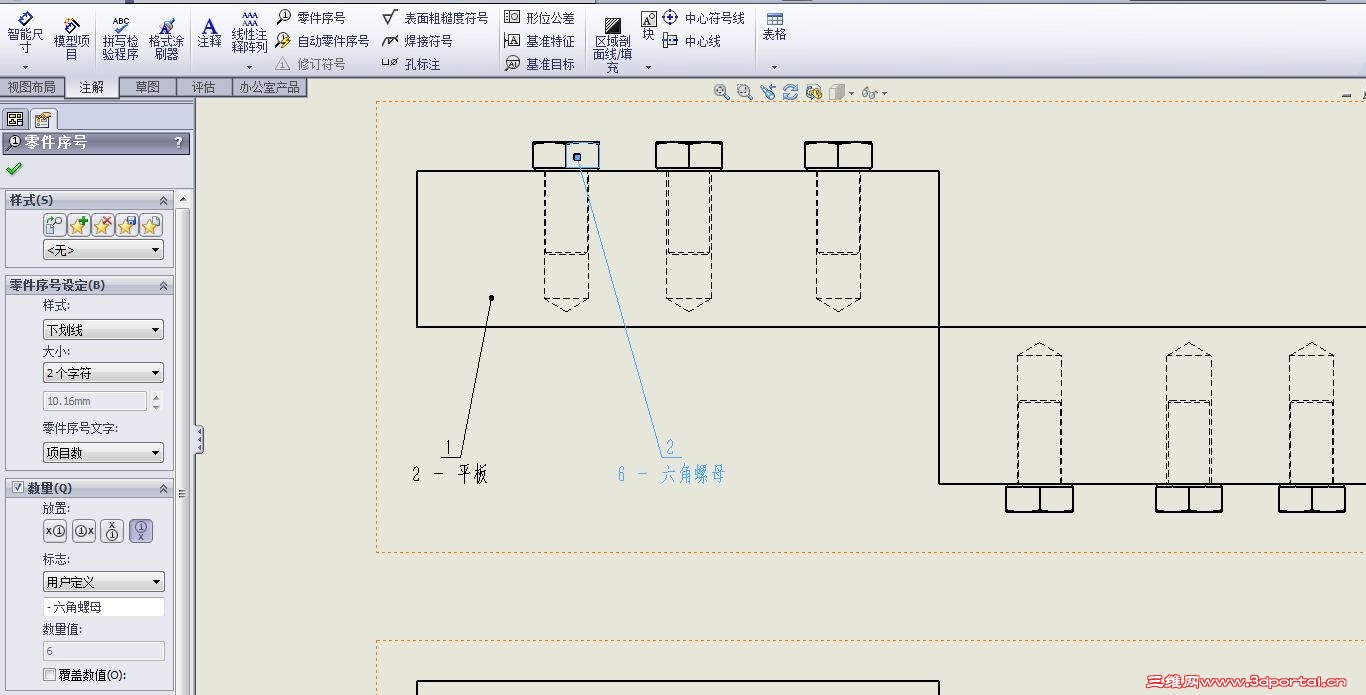

你看这个是否可以？

baijunge · 发表于 2011-8-21 12:32:04

我也觉得这应该是二次开发范畴
楼主有时间可以去学一下~~

arter · 发表于 2011-8-21 12:49:11

8楼的是：项目数+名称+数量，名称：“六角螺母”不知道是怎么出现的，好像时手动输入字符的，
这边的现状是：序号+名称+数量。
谢谢楼上的指教，非常感谢

hongwei_1987jp · 发表于 2011-8-21 13:46:37

本帖最后由 hongwei_1987jp 于 2011-8-21 13:56 编辑

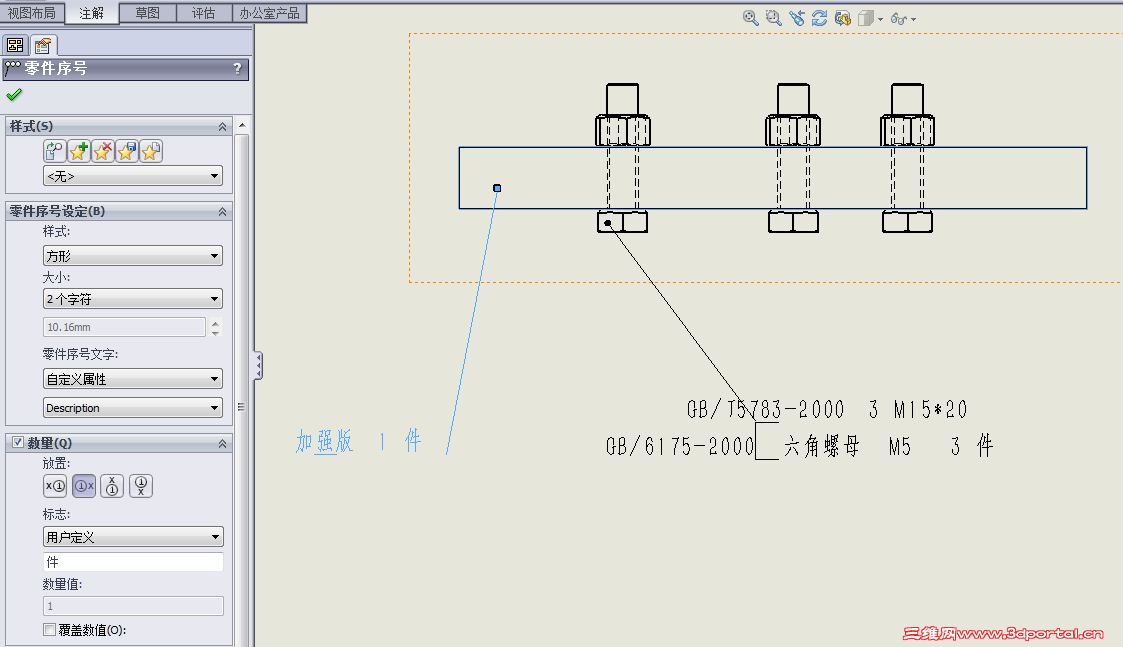

你需要的是这样的吧？


arter · 发表于 2011-8-21 13:55:03

螺栓、螺母是的，
但“加强板 1”是名称+数量，还缺了代号，也就是图号。
让您费心了，非常感谢

hongwei_1987jp · 发表于 2011-8-21 13:58:34

本帖最后由 hongwei_1987jp 于 2011-8-21 14:12 编辑

12# arter

你参考一下，自己定义加上去


arter · 发表于 2011-8-21 14:15:16

这样也可以，只是从左侧的设置看，出现的应该只有代号和下部的数量，可名称也出来了，请问是如何实现的？

hongwei_1987jp · 发表于 2011-8-21 14:23:05

本帖最后由 hongwei_1987jp 于 2011-8-21 15:16 编辑

14# arter

两次叠加的，一个是代号，1个是名称（我是把名称关联为Description），你可以自己定义名称关联的

arter · 发表于 2011-8-22 18:37:54

不错，高手，非常感谢指点
