三维练习区题目→五角星 [教程已出]

fanfu · 发表于 2007-12-27 19:06:15

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

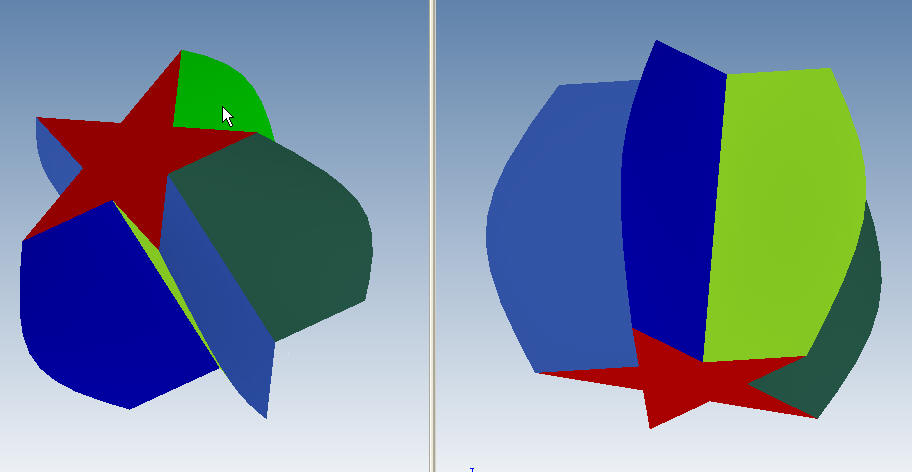

用实体设计做的。

[ 本帖最后由小贾师傅CAXA 于 2007-12-28 17:37 编辑 ]

小贾师傅 · 发表于 2007-12-28 17:24:51

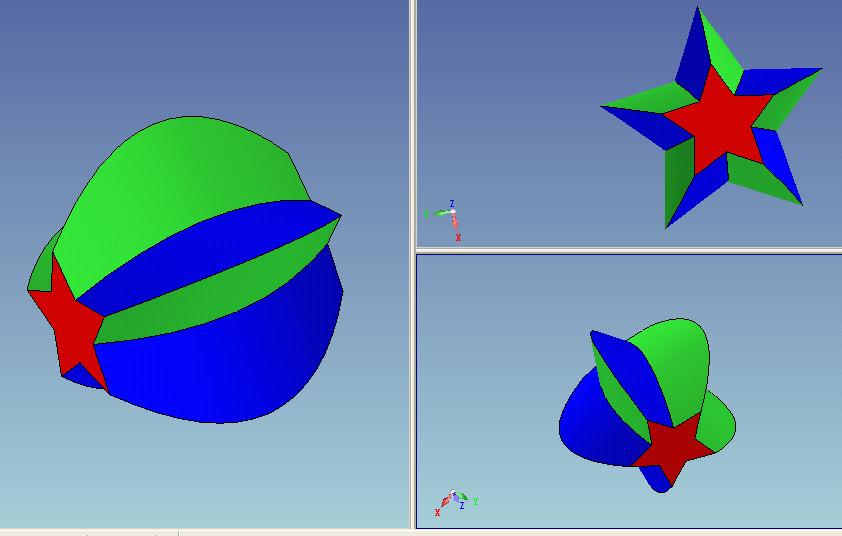

我也贴一个吧。

说是五角星，我看更像是切去两端的杨桃

[ 本帖最后由小贾师傅CAXA 于 2007-12-29 08:05 编辑 ]

小贾师傅 · 发表于 2007-12-28 17:27:54

刚作了个教程，贴上来供大家讨论一下

fanfu · 发表于 2007-12-29 06:30:31

我不是按楼上的方法做的，我是使用了两端的两个截面放样，然后使用了导动线，这样的好处是三维导动线可以是任意的，但缺点是没有小贾师傅的简单。

感觉三维总练习区的很多题目都是曲面，有实体设计做出来难度较大。即便做出来，也达不到题目的要求，这大概也是三维总练习区使用CAXA的人少的原因之一吧。

[ 本帖最后由 fanfu 于 2007-12-29 06:33 编辑 ]

小贾师傅 · 发表于 2007-12-29 08:02:48

其实我做的教程里有一个步骤是可以不用的，就是那个用三维球移动放样导动线的那步。要不过程就更简单了。

放样里的放样轨迹也是可以改的呀:lol:

hlang66 · 发表于 2007-12-29 22:20:50

我也来一个吧，刚学CAXA，是用放样做吧？
http://file:///F:/caxa资料/1.bmp

NJLUHC · 发表于 2007-12-30 10:49:35

上当呀，只想着怎么一下就拉伸成型，从没想过别的，太上当了。唉！！！

小贾师傅 · 发表于 2007-12-30 15:53:09

原帖由 NJLUHC 于 2007-12-30 10:49 发表 http://www.3dportal.cn/discuz/images/common/back.gif
* ]: g e* t% V- b+ [+ i* f, n P上当呀，只想着怎么一下就拉伸成型，从没想过别的，太上当了。唉！！！

在截面不变的情况下那才叫拉伸呀。

NJLUHC · 发表于 2007-12-30 16:41:41

梅花扳手与三维制图怎么没有人做教程呀？？

lingxue218 · 发表于 2008-1-10 16:12:08

大家发现没？其实贾师傅做错了，楼主那个截面是由五边形跳点连接而成~~~~所以跳角的边是共线的~~

小贾师傅 · 发表于 2008-1-10 16:25:13

呵呵，楼上的意思是说我那个五角星的截面形状和楼主的不一样吗？
我做的那个放样截面之所以拖入个星形体，只是图个方便（可以方便地改为N角星

），放样截面是可以临时绘制或导入二维图的。

[ 本帖最后由小贾师傅CAXA 于 2008-1-10 16:38 编辑 ]

lingxue218 · 发表于 2008-1-10 16:41:59

哈，开个玩笑而已，只是让大家不要忘了国旗上的标准五角星的样子，不过有点奇怪啊，我看了半天也看不出来贾师傅的五角星的具体参数~~很是郁闷啊~怎么手绘出来呢~？

小贾师傅 · 发表于 2008-1-10 16:45:52

原帖由 lingxue218 于 2008-1-10 16:41 发表 http://www.3dportal.cn/discuz/images/common/back.gif7 A1 @: c+ U+ h2 R) y. X! a4 p3 P% m
~~~~~~5 e$ a5 l% K. @6 ]( I# h/ }
我看了半天也看不出来贾师傅的五角星的具体参数~~很是郁闷啊~怎么手绘出来呢~？

我是把我那个五角星截面编辑了一下，绘二维图时利用了星形体的五个顶点。。。。

lingxue218 · 发表于 2008-1-10 16:49:56

不是说那个，是那个“变形”的五角星，它的参数是什么呢？顶角什么的是多少？如何尺规做出才是王道~~~

mbz1618 · 发表于 2008-2-25 10:32:00

我也下下来学习，学习。
