简单3D有奖练习23

muhdi · 发表于 2008-8-1 23:03:35

您需要登录才可以下载或查看，没有帐号？注册

x

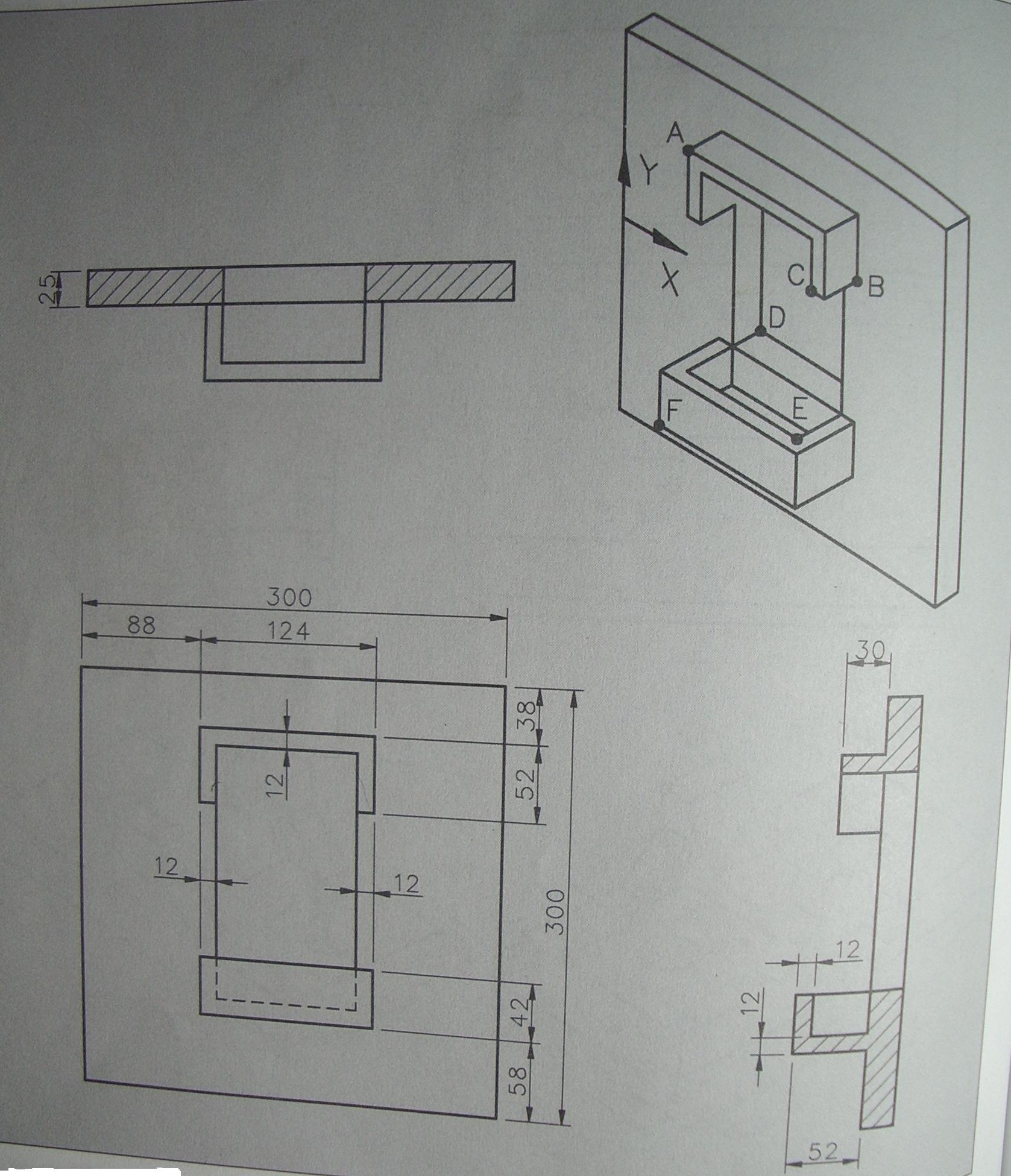

简单3D有奖练习23

答題要求：上傳圖片和DWG文件，其中DWG文件的閱讀權限應設爲80。結果正确且上傳文件符合要求者将得到5三維币獎勵。建模過程合理且上傳建模過程視頻或图文教程者獎勵10三維币。答題期限一個月。

magicawjj · 发表于 2008-8-2 13:05:19

52更改为30

[ 本帖最后由 magicawjj 于 2008-8-2 15:38 编辑 ]

xiaojinidvcn · 发表于 2008-8-4 20:08:50

请大家指教。

同舟共济 · 发表于 2008-8-5 15:25:27

学习，练习！

bule-conch · 发表于 2008-8-5 17:40:09

raiz15 · 发表于 2008-8-9 23:03:16

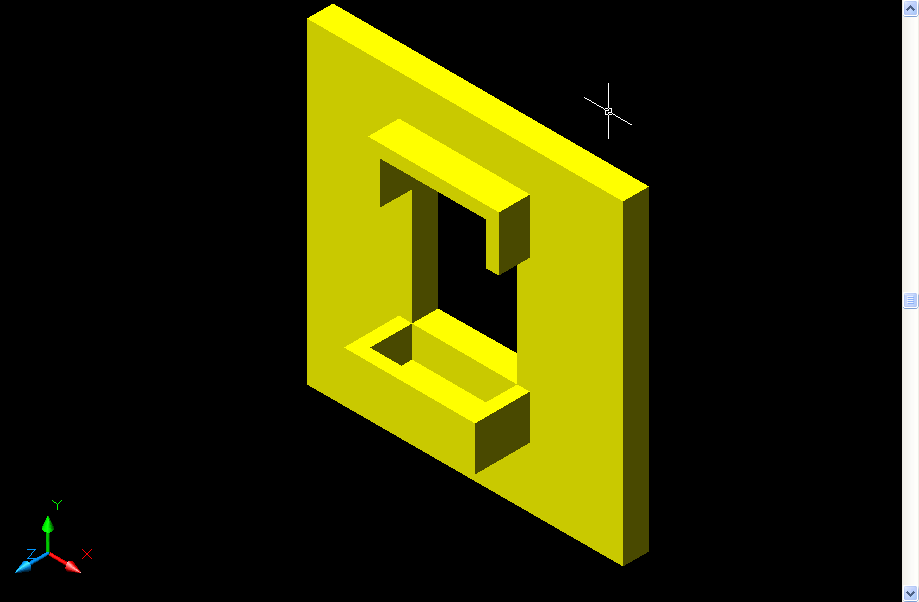

简单3D有奖练习23 by 2006

[ 本帖最后由 raiz15 于 2008-8-9 23:20 编辑 ]

shumabaolong · 发表于 2008-8-11 10:56:37

1：绘制三视图并标注（图1）

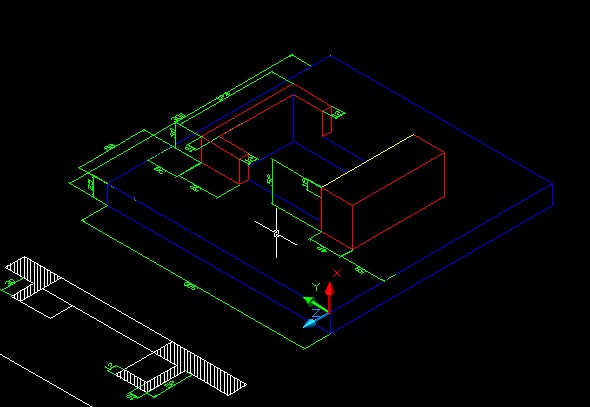

2：根据三视图制作面域并分别拉伸成实体（为了便于后期组装就将实体放置在三视图上）（图2）

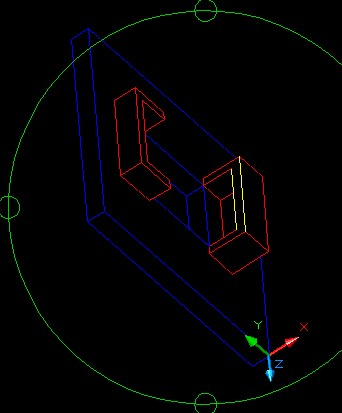

3：适当移动各个实体使之与题目相符合（图2）
4：并集运算
5：将制作好的实体移开结果如图3

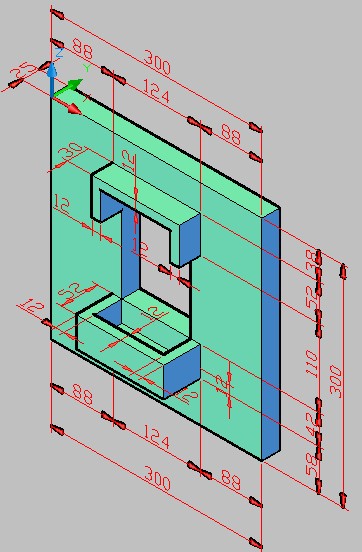

6：标注（图4）

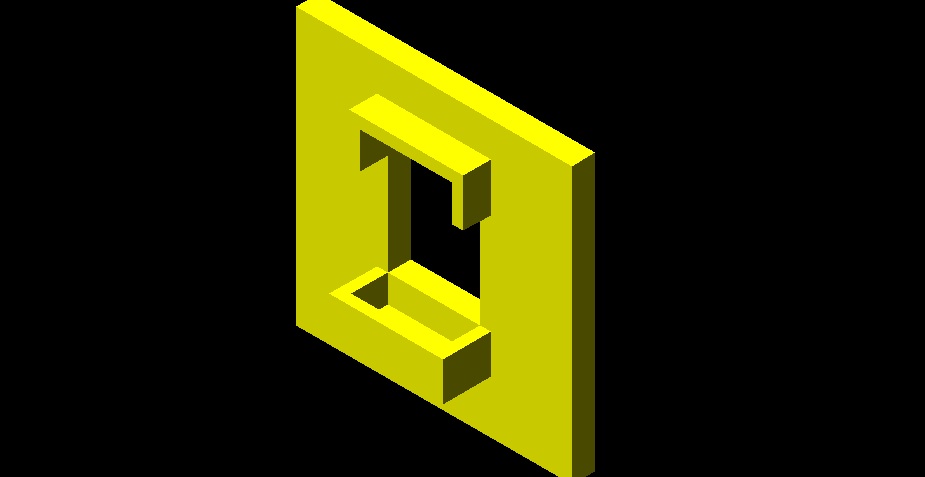

效果图（图5）

嘒彼小星 · 发表于 2008-8-11 15:05:36

练习练习再练习

hbzyzyc · 发表于 2008-8-14 11:04:17

csace · 发表于 2008-8-16 22:43:49

继续练

:)

建模过程，欢迎大家提出宝贵意见

:lol:

CAD 附件：

简单3D练习23.dwg (178.1 KB, 下载次数: 2)

穷鬼 · 发表于 2008-8-22 00:17:25

第23道练习题

新猎手 · 发表于 2008-8-30 17:30:33

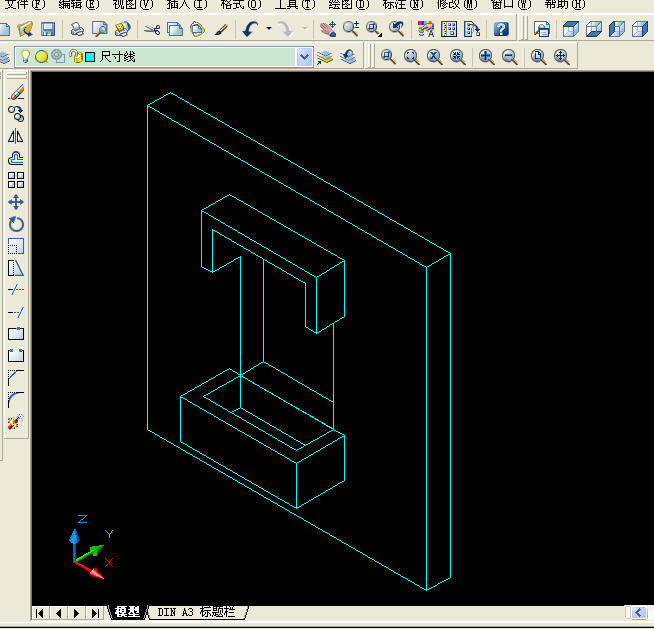

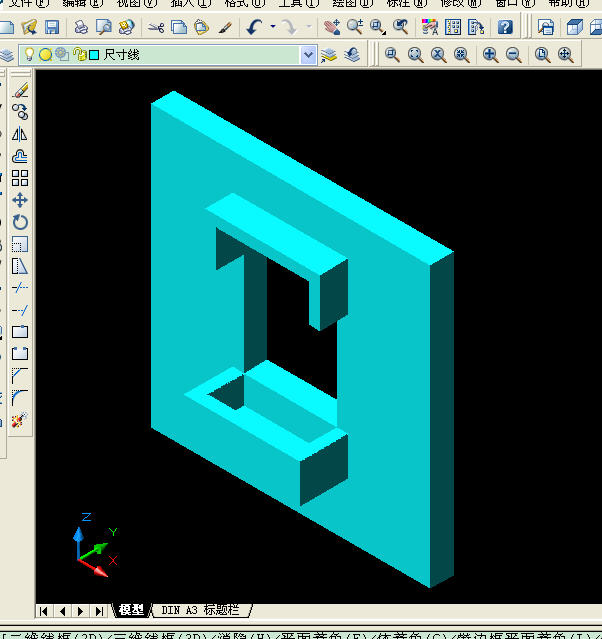

抽空交上一个作业。

frontosa · 发表于 2008-9-12 11:27:06

简单3D练习23

哥哥很善良 · 发表于 2009-9-28 17:35:42

学习学习。

xyzyshl · 发表于 2010-4-2 16:36:03

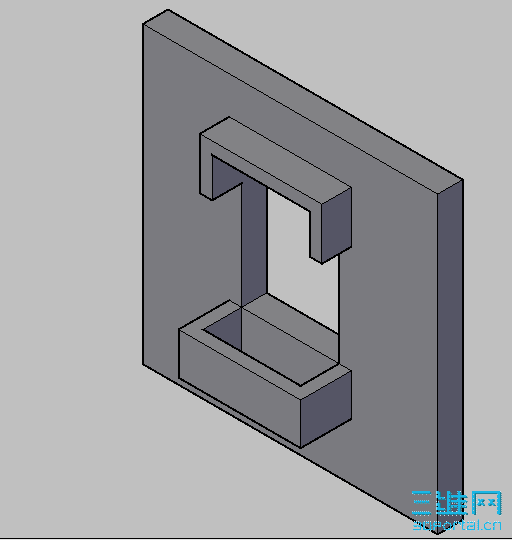

跟着学习。

孤舟钓客 · 发表于 2013-3-27 21:25:43

这题不难，只用拉伸和布尔运算就可以做出来。
