簡單3D有獎練習60
# V) \' ~( R5 x# a* i; f答題要求:上傳圖片和DWG文件,其中DWG文件的閱讀權限應設為80。結果正確且上傳文件符合要求者將得到5三維幣獎勵。答題期限一個月。

评分

参与人数 1三维币 +10 收起 理由
woaishuijia + 10 提供练习

查看全部评分

发表于 2008-11-7 22:21:42 | 显示全部楼层

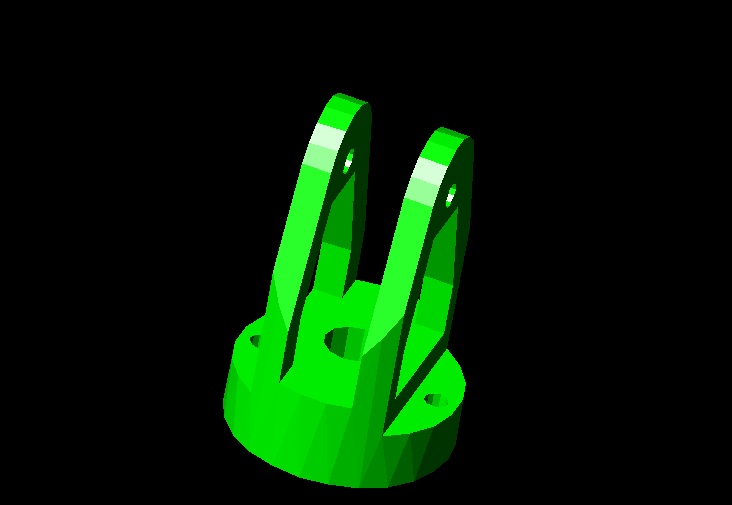

:P

练习60.dwg

146.52 KB, 阅读权限: 80, 下载次数: 4

评分

参与人数 1三维币 +5 收起 理由
woaishuijia + 5 r

查看全部评分

发表于 2008-11-8 12:10:07 | 显示全部楼层

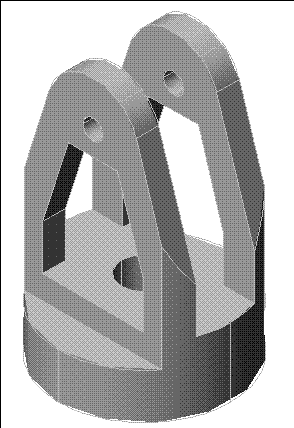

60.dwg

52.86 KB, 阅读权限: 80, 下载次数: 2

发表于 2008-11-9 20:44:47 | 显示全部楼层
我交作业了

lanxi.dwg

26.8 KB, 阅读权限: 80, 下载次数: 3

发表于 2008-11-11 22:40:56 | 显示全部楼层
看看做的对不对?
- k: s& v, {" p% u; ]  y3 i' N: O2 U8 D
[ 本帖最后由 51show 于 2008-11-12 20:03 编辑 ]

60.dwg

101.16 KB, 阅读权限: 80, 下载次数: 4

发表于 2008-11-12 10:31:42 | 显示全部楼层

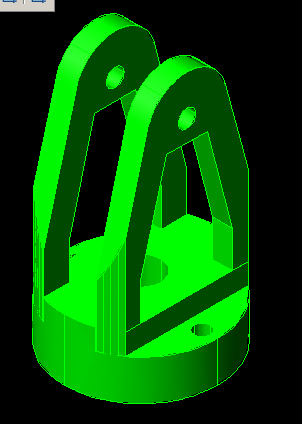

……这样……
! j* `7 l/ t0 v7 ?3 I1 t6 l3 D: k
[ 本帖最后由 fightting 于 2008-11-12 10:41 编辑 ]

Drawing1.dwg

75.2 KB, 阅读权限: 80, 下载次数: 4

发表于 2008-11-14 13:30:30 | 显示全部楼层

评分

参与人数 1三维币 +4 收起 理由
唐昕晨 + 4 做题

查看全部评分

发表于 2008-11-14 17:08:30 | 显示全部楼层

完成了

完成了,看对不对

Drawing123.dwg

142.11 KB, 阅读权限: 80, 下载次数: 3

评分

参与人数 1三维币 +4 收起 理由
唐昕晨 + 4 做题

查看全部评分

发表于 2008-11-15 00:16:37 | 显示全部楼层
学习,练习!

3D-60.dwg

135.81 KB, 阅读权限: 80, 下载次数: 2

评分

参与人数 1三维币 +5 收起 理由
woaishuijia + 5 r

查看全部评分

发表于 2008-11-16 14:01:28 | 显示全部楼层

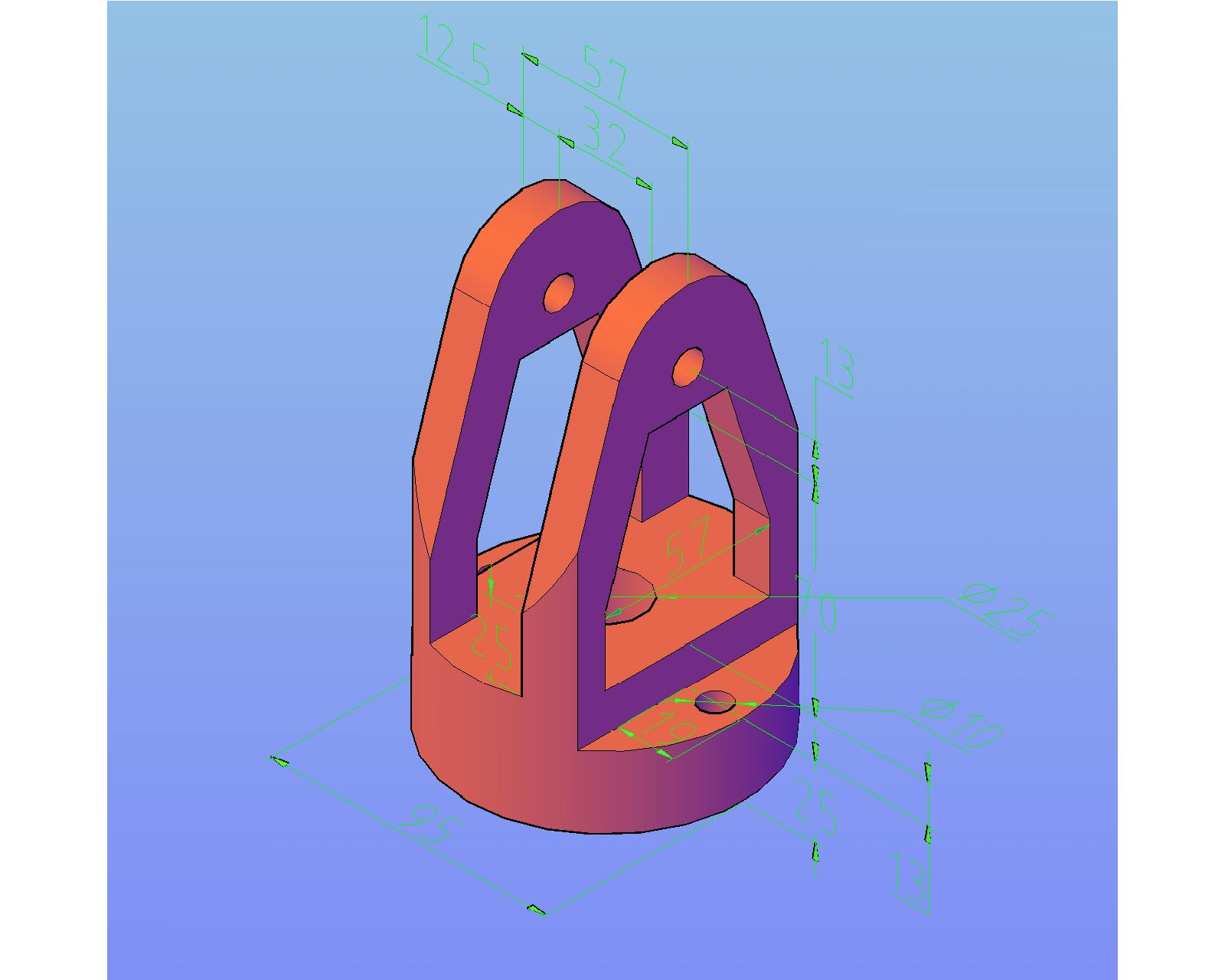

看似简单,其实挺难

练习60.dwg

413.56 KB, 阅读权限: 80, 下载次数: 3

评分

参与人数 1三维币 +5 收起 理由
woaishuijia + 5 r

查看全部评分

发表于 2008-11-18 23:29:04 | 显示全部楼层

应该可以吧

伤脑筋哦,,呼,,,

练习--60.dwg

157.1 KB, 下载次数: 6

发表于 2008-11-19 09:31:47 | 显示全部楼层

晕,,

昨晚没有检查,,,,今早又修改了一下,,应该OK了,,,,补上

练习题60.dwg

135.16 KB, 下载次数: 4

发表于 2008-11-19 11:20:49 | 显示全部楼层
练习一下~~~~
$ D% }9 g/ G- s) T) U$ i, {
/ b$ P: J2 v: r2 k1 N& g呵呵~~~发现错误了~~疏忽了~~~~
9 C9 @( O3 V! }4 A5 W
7 u. G6 E) S  D不改了~~~知道错了就行~~# S' k7 @# _( C8 P
! Z! }7 X7 @( H$ G7 w1 B
[ 本帖最后由 xiaoxia302 于 2008-11-20 13:37 编辑 ]

60.dwg

113.52 KB, 阅读权限: 80, 下载次数: 4

发表于 2008-11-19 13:05:22 | 显示全部楼层

CAD2006机械版

CAD2006机械版
0 J. A3 B" `5 Z/ P; S0 W: O. W模型转布局  Y  ~7 K! r' f5 g' x0 ~
五年了没用CAD画三维了,捡起还有点不顺手了.从Pro/E到SW.还是专业的好用
0 Q( l& Z) s( |# b! I; H. R9 O
学习了,还是版主的方法好.谢谢提醒.4 c0 }& R: \; |

/ g/ j- m- q) Z( p[ 本帖最后由 shubinf 于 2008-11-21 08:48 编辑 ]

60.dwg

104.35 KB, 阅读权限: 80, 下载次数: 4

发表于 2008-11-20 13:32:20 | 显示全部楼层

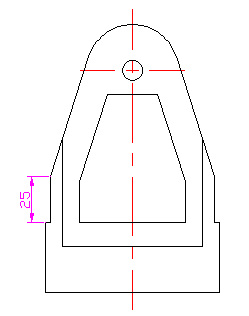

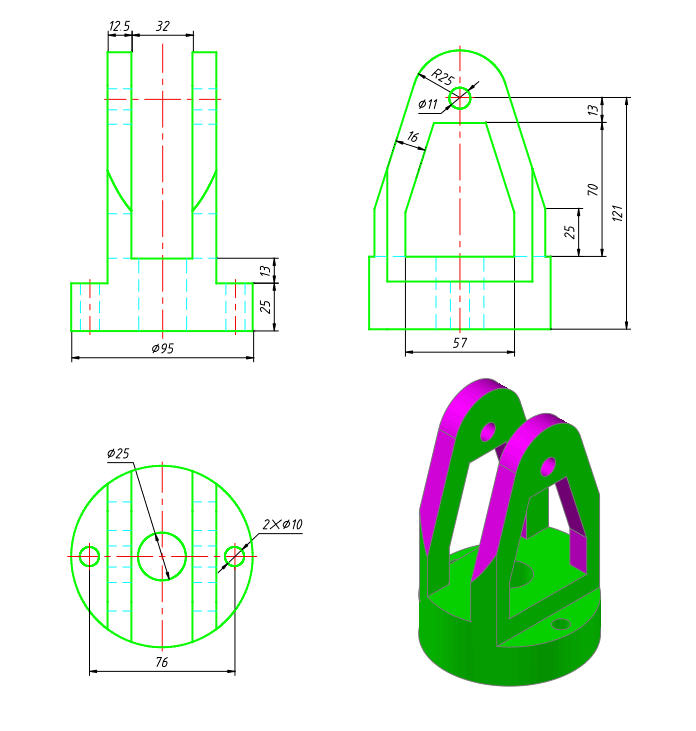

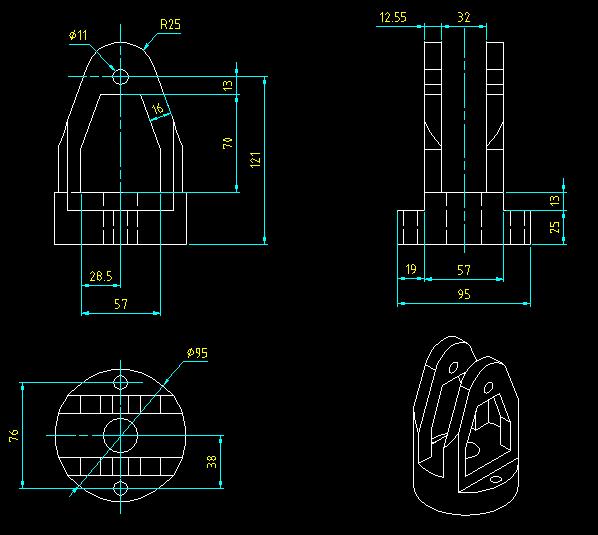

本题做错的朋友比较多,问题集中表现在尺寸25的位置上(见图1)- x4 x" ^  y$ a% p$ p5 W
$ e  G7 l: @' b" \  z+ j4 Y/ G) P) ^

图1

图1

" {! O8 V) e7 {+ E* T2 y3 @9 _% y4 @" C% c& s4 z. [
下面的建模过程供朋友们参考:1 x. p( m' P. }  q: F0 h

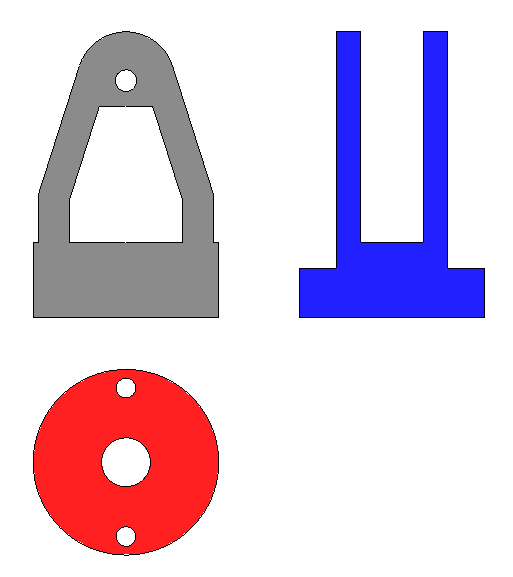

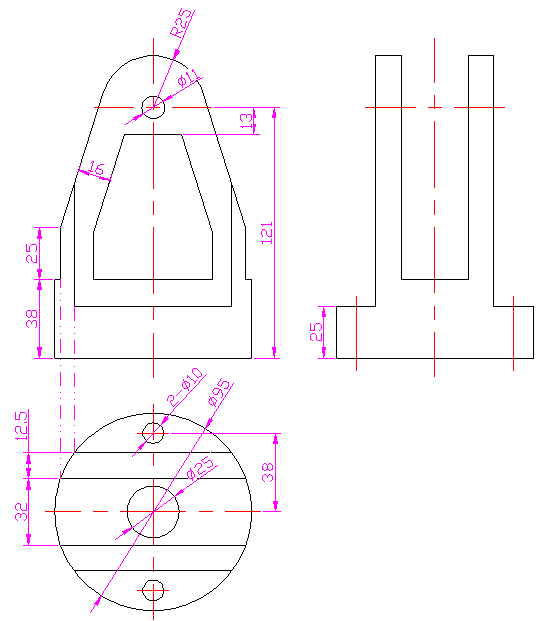

首先按图2的尺寸画出三个方向视图轮廓并分别做成面域如图3,注意图2中双点划线处表示的投影关系* }9 z* _6 U- r; Y- o& Y

" b3 J0 @6 N1 m1 @0 ~

图2

图2

8 U9 {, h+ i. ?& h& @. A/ k3 q5 L

图3

图3

0 T# }! D1 t9 R% s! V- p4 h. Z4 d3 i7 L  h7 y$ L1 \- L0 Q/ Z/ d
把三个面域分别拉伸为三维实体,如图4+ S$ h5 R8 A, t; W/ t
, D! _. h9 K% O; ^9 J

图4

图4

* O4 x! e, k5 f& B# i
4 d5 B0 _% ?, F3 H9 a3 f用三维对齐、旋转、移动等命令,把三个实体摆放并严格对正如图5
3 ?7 X2 Z. X( ~; V! V* c/ ~( O

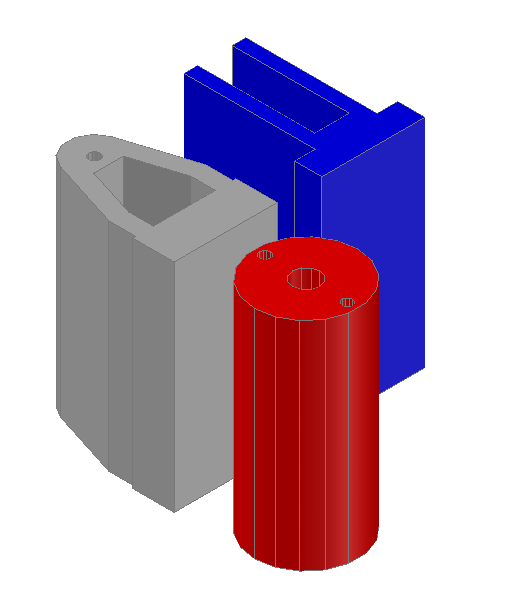

1 K  y, o( x1 n7 i# n# C- D3 [0 M Untitled-5.gif 5 ^0 B/ d. U' y; ~. t+ E% W

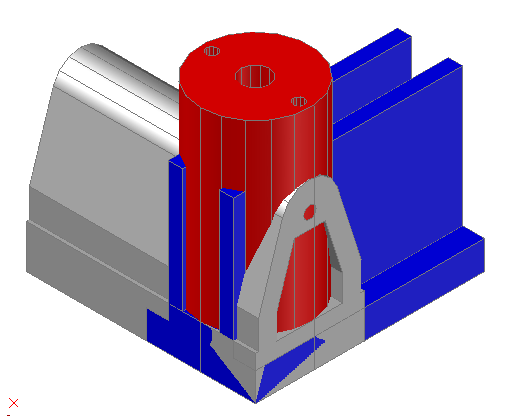

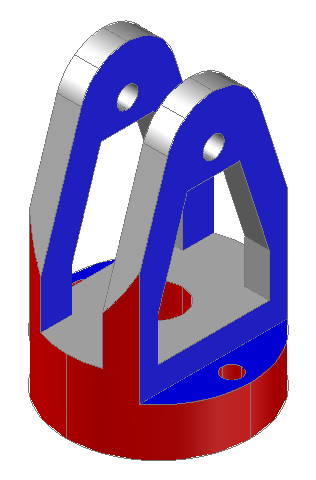

1 _; l: d2 f+ ?9 f( ]$ N  \( }用交集命令完成建模如图63 Z# p4 S. e1 C! |

6 R! X# X6 u3 X, R Untitled-6.gif

评分

参与人数 1三维币 +10 收起 理由
wsj249201 + 10 点评!

查看全部评分

发表于 2008-11-20 16:07:32 | 显示全部楼层
确实,当时做这题的时候,费了很大的劲1 j" ?( R+ ^# S0 c  \* [( w
看来机械制图没基础,只能描图了
发表于 2008-11-21 16:14:39 | 显示全部楼层
交上一个作业。
" K7 X' r, M' t$ ~& w( v9 t: A4 @' B: C

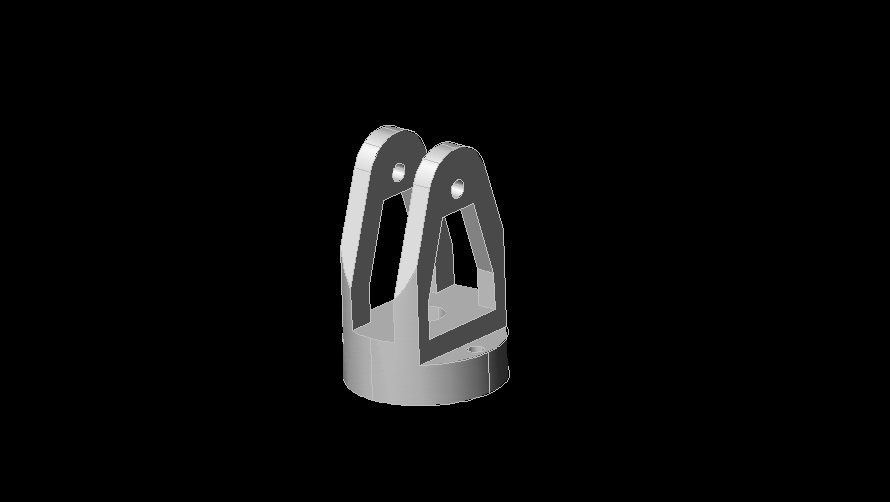

& t* W, U9 p% m 三维练习6001.jpg : ?* H5 j6 Q/ X  i" e: v

6 L, O; y0 R+ Y& H, ]) n) y 三维练习6002.jpg   s$ Y/ L; D( z
' e. y4 l& s8 _1 y
三维作业60.rar (19.03 KB, 下载次数: 3)
发表于 2008-11-21 17:12:02 | 显示全部楼层

嗯,,,

谢谢版主指点,,现在从新传上去,,,,

练习.dwg

159.92 KB, 下载次数: 4

评分

参与人数 1三维币 +3 收起 理由
woaishuijia + 3 有进步

查看全部评分

发表于 2008-11-24 15:46:35 | 显示全部楼层

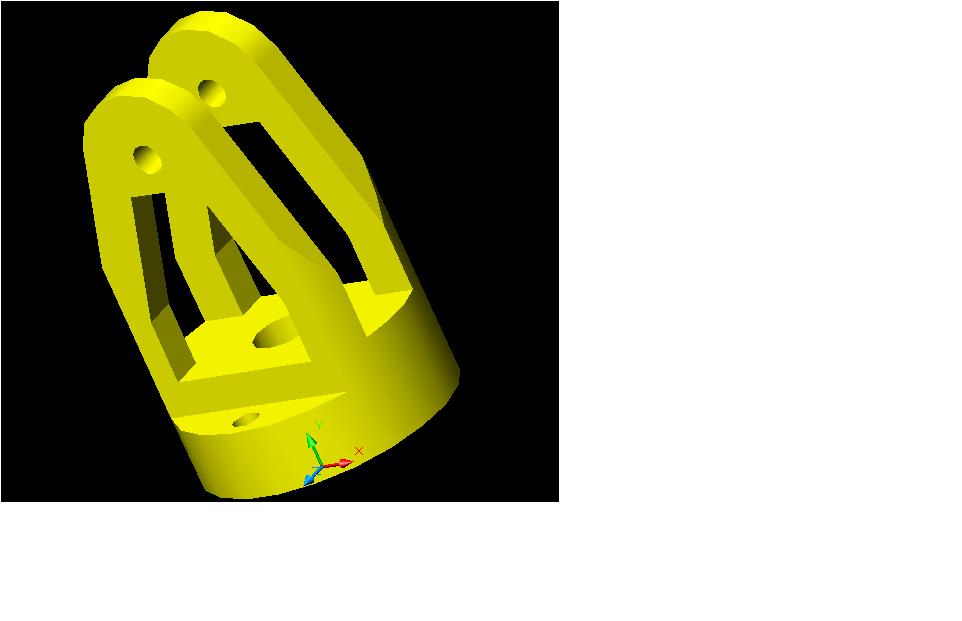

http://file:///C:/Documents%20and%20Settings/Administrator.1EAC81E7702147A/桌面 QQ截图未命名.jpg

Drawing1.rar

34.48 KB, 下载次数: 4

发表于 2008-11-24 17:42:21 | 显示全部楼层

练习60,这个有点费功夫

第二次参与,呵呵!

练习60.dwg

107.25 KB, 阅读权限: 80, 下载次数: 3

发表于 2008-11-30 07:37:07 | 显示全部楼层

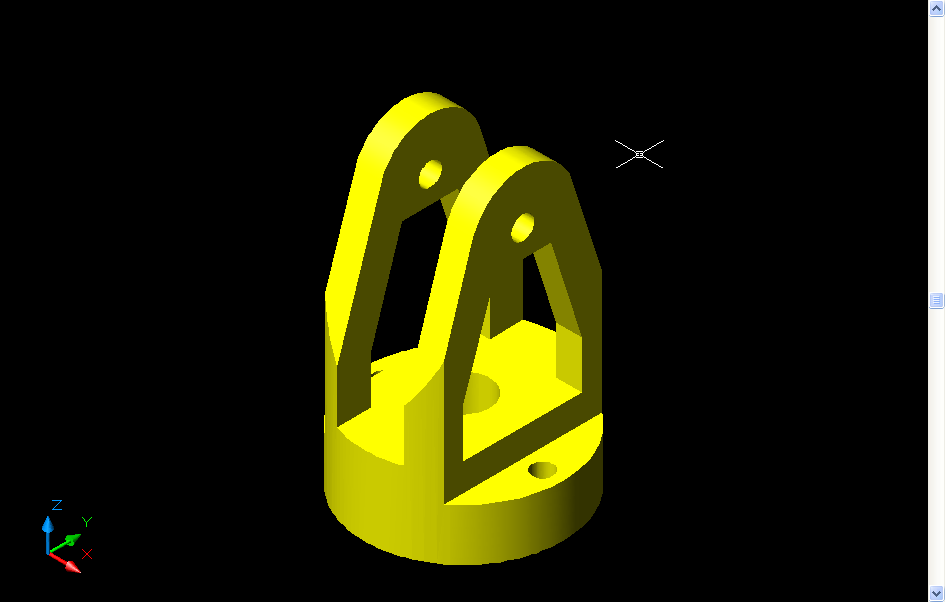

简单3D有奖练习 by AutoCAD 2006

3D60.dwg

144.11 KB, 阅读权限: 80, 下载次数: 3

评分

参与人数 1三维币 +5 收起 理由
woaishuijia + 5 r

查看全部评分

发表于 2008-12-7 00:38:46 | 显示全部楼层

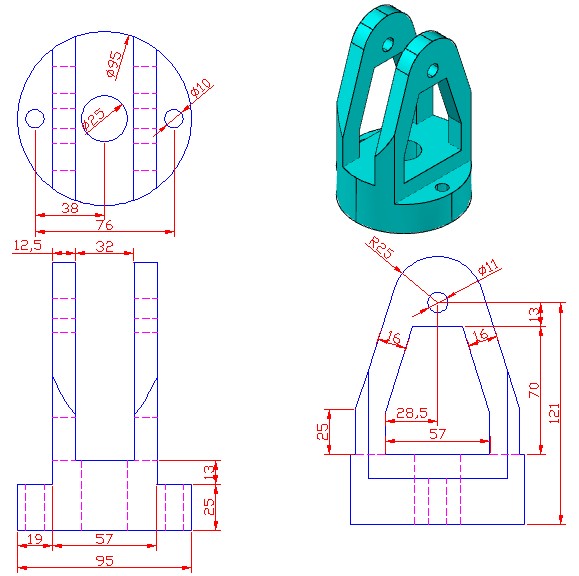

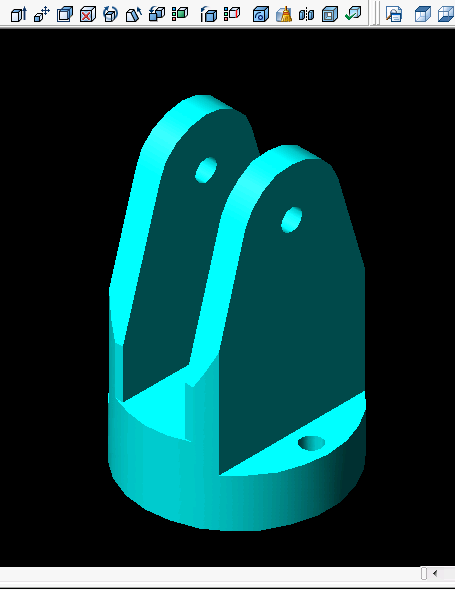

簡單3D練習60

3D-60.zip

51.59 KB, 阅读权限: 80, 下载次数: 3

评分

参与人数 1三维币 +5 收起 理由
woaishuijia + 5 r

查看全部评分

发表于 2008-12-9 21:30:38 | 显示全部楼层
新手练手60题。

Drawing61.dwg

86.71 KB, 阅读权限: 80, 下载次数: 2

发表于 2009-3-1 13:03:15 | 显示全部楼层
http://file:///C:/DOCUME%7E1/ADMINI%7E1/LOCALS%7E1/Temp/moz-screenshot.jpg tt19.JPG 6 D3 M/ W& u: x6 M# o3 W. k
3 s5 }' O1 z' W2 _! w9 n- U
[ 本帖最后由 xzjb 于 2009-3-1 13:04 编辑 ]
发表于 2009-3-2 00:05:25 | 显示全部楼层

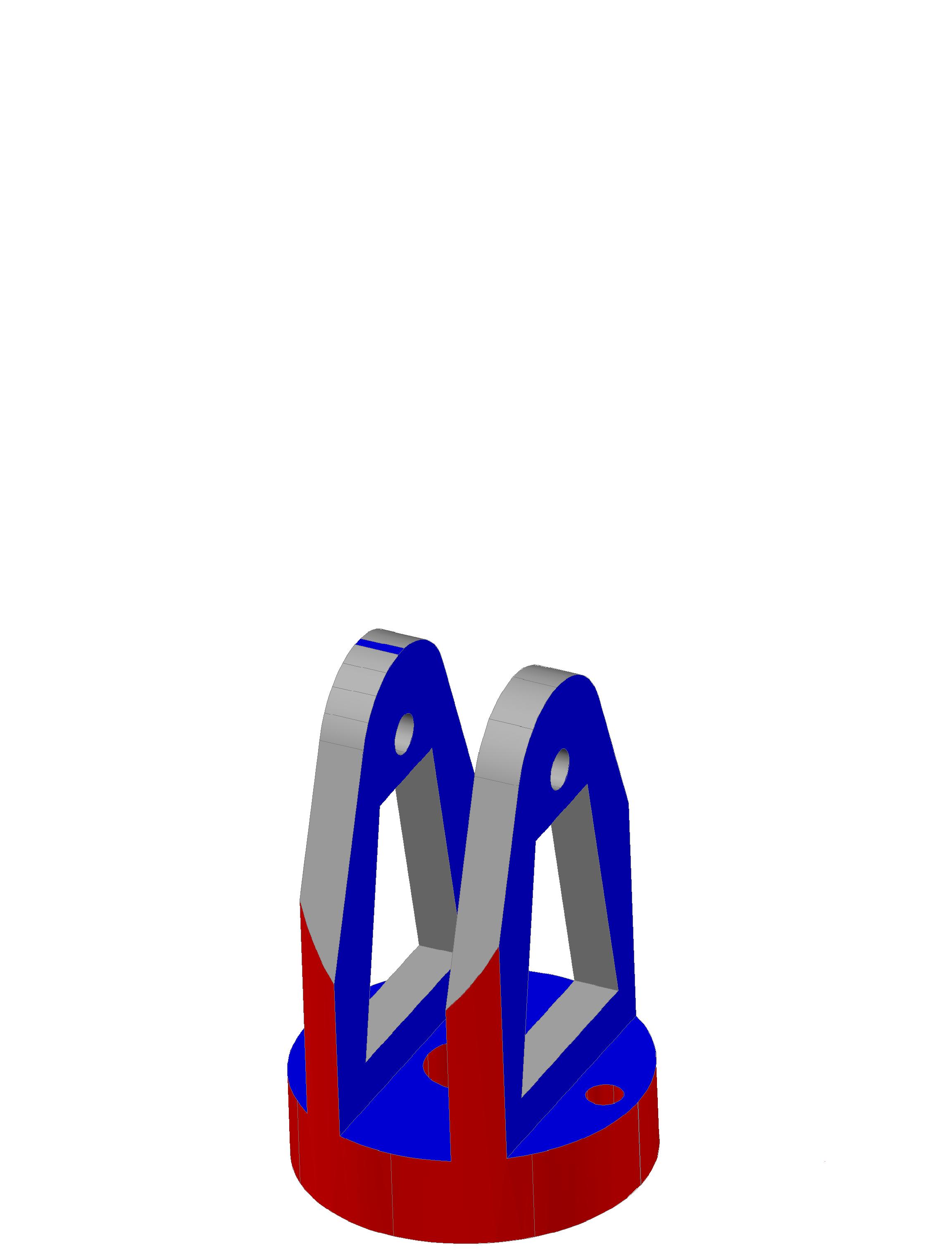

交作业
