[SW教程] 『1112』两步做出中空图(Solidworks)

[复制链接]
发表于 2008-8-7 17:23:00 | 显示全部楼层 |阅读模式 来自: 中国上海

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
原题:http://www.3dportal.cn/discuz/viewthread.php?tid=530439&extra=page%3D2! Q7 \6 e/ c' X- A5 T
/ P/ B0 a5 i1 J: F
此题的原题是由闷大发在开思网的,原题要求三特征完成,我曾以二特征应之。
; t$ W7 Q& b6 T9 ?3 `& t8 L
& m) T' @& \/ q/ j9 ~3 I 闷大原题.png 9 j$ A  K0 u3 |  ]
tanxianqing 题目.jpg / w& n7 @3 |  Z. x! R  |7 `; B

3 B/ ?6 T( u( k7 x, W不过闷大的原题与 tanxianqing 朋友的“两步作出中空图”有稍许不同(见上图),按 tanxianqing 朋友的图,要用两个特征完成,至少我用SW是做不出来(用三个特征可以),但按闷大的原图用SW起码有两种方法可以实现二特征建模。; @% h% D6 J" P# d8 h$ l& T
用两步的做法,在实际建模中实在太复杂,并不希望大家以后都追求步骤最少。只是通过这种做法可以进一步加深对这些特征本质的理解,以拓宽思路。: \1 j  Z4 S, a+ B
方法一:拉伸+扫描切除
- l$ F) S- A* Y! T3 e. }8 q$ H1、 用拉伸—薄壁(加盖),作出中空的毛胚7 z# v% u! U/ z9 Q4 Z% ?' K9 v
% i) _4 ^. A5 l9 [' A
方法一 中空方块.JPG
/ Q' m1 ~0 n& f, R0 K( X) x4 E1 n1 x7 D) d, f" l

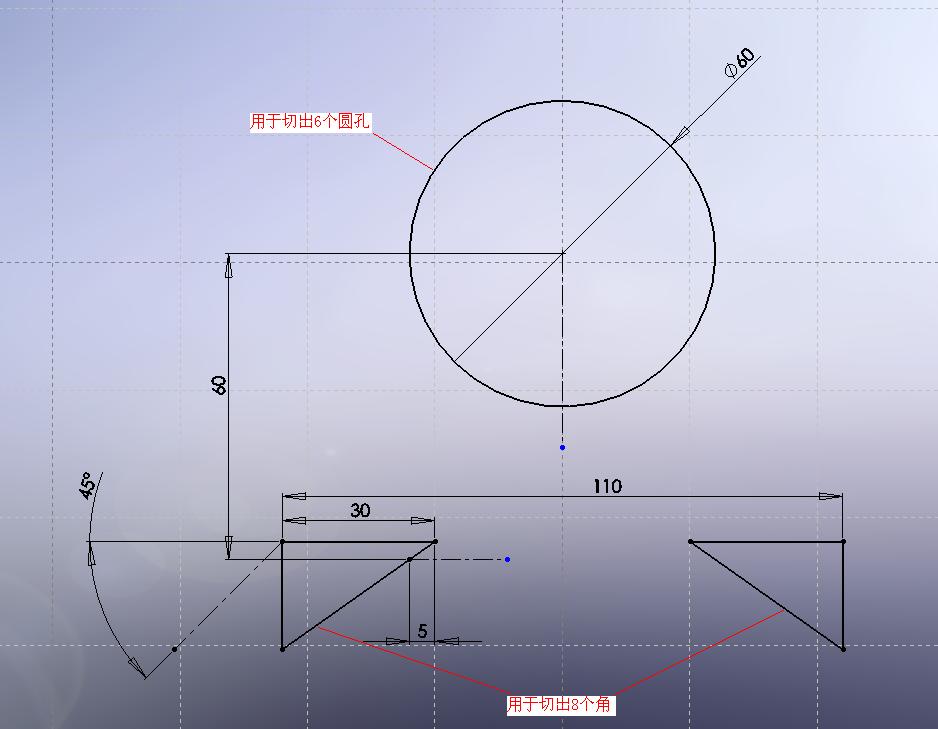

2、 扫描切除的轮廓,其中两个三角形负责切除8个角,一个圆负责切除6个圆孔。
: n# {+ U; h$ F  U9 q0 ~, r. m/ e1 D3 L7 ?( V2 c6 z
方法一 轮廓草图.JPG ) M/ l7 E9 Z7 n" f; v
  e+ \7 ^/ M  v7 W2 `* I
3、 扫描切除之路径,路径的前面一段负责切除8个角,后面一段负责切除6个圆孔。路径的布置要保证切除角时轮廓中的圆绝对不会与实体接触,同样也要保证在切除圆孔时轮廓中的三角形不会与实体接触
5 y/ }) i) z3 J3 p7 J- z' U, ]. }( }$ |( C; i* s. E" ?# Q5 R
方法一 路径.JPG
9 h/ q; O+ i& Y$ j4 u- } 方法一.JPG " Z  X  a$ k  o2 S# a( a, `1 B
. M* R( {8 S; r- y  a. _
方法二:扫描+异形孔

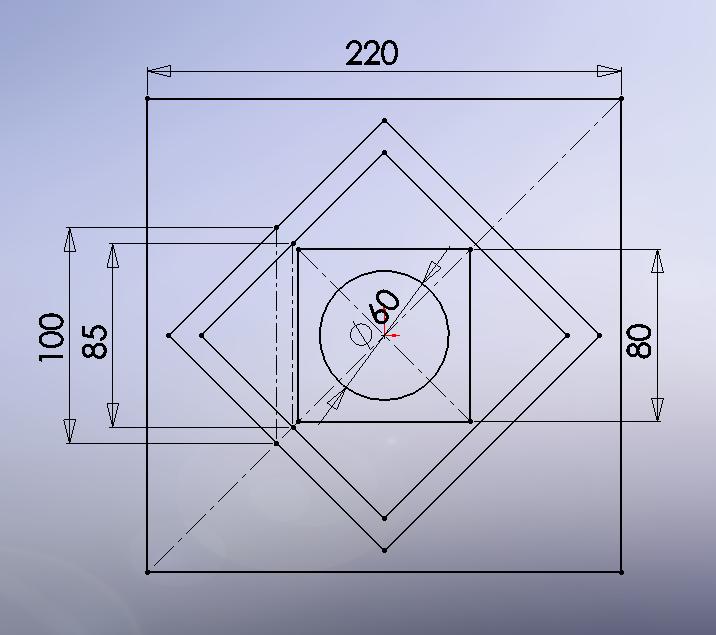

, l) }/ Q  T) g% {. R1、 扫描路径及引导线,以圆形为路径,最小的方形为内腔方形的引导线,最大方形为下一步异形孔基准方块的引导线,其余两个方形是确定斜角的引导线。5 E; d5 z8 L8 o4 J

9 @/ W5 {; B8 I$ d  I8 v1 _0 B2 _ 方法二 路径及引导线.JPG 9 \7 q) y4 f( D; m4 [/ O
5 P5 N+ m! r" v/ @5 f( q' x* o
2、 扫描轮廓,% f: s; ?7 @9 p0 \+ {

0 _2 q& T& j1 v3 z, Q  Y 方法二 轮廓草图.JPG
9 `- x& s, k- i/ E; m/ Q% b

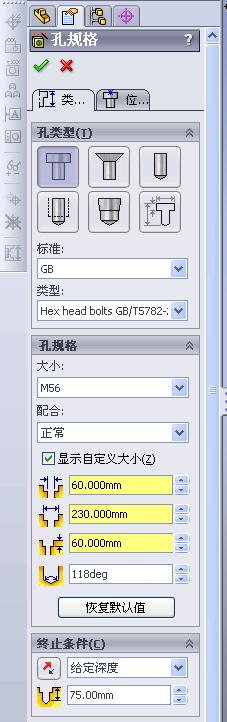

2 s, a8 c, R7 S5 J6 l" b$ o: H2 a/ L3、 用带凹坑的异形孔切出四个侧面,完成题目。
  B4 V+ W. w! N8 G) W. E, j7 I- ?) o8 }4 I
方法二 异形孔设置.JPG 4 ~# L5 D/ X. ~- r7 ?6 B) I

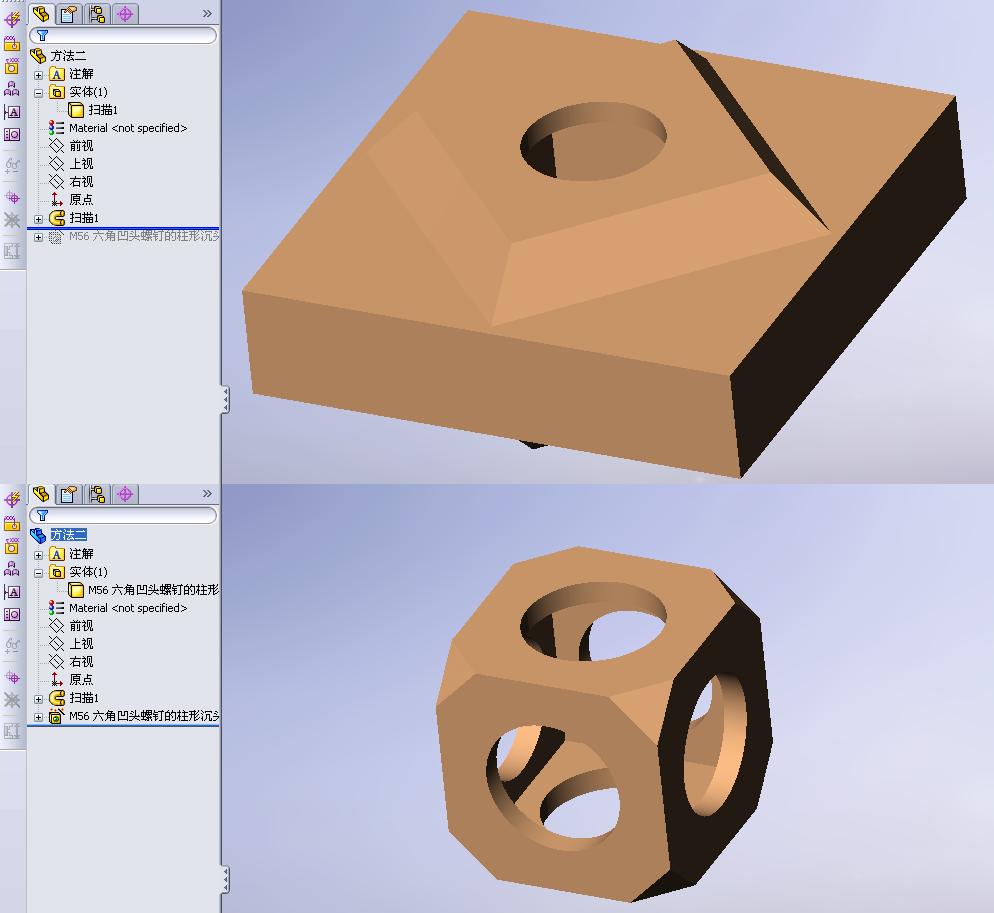

方法二.JPG " z/ j4 @  [0 K5 l* \
二特征建模.rar (188.94 KB, 下载次数: 343)

评分

参与人数 1三维币 +30 收起 理由
li5jun1 + 30 好教程!8月多加一些。

查看全部评分
