[Pro/E教程] 『1064』韩国图样

[复制链接]
发表于 2009-5-11 22:44:37 | 显示全部楼层 |阅读模式

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
原帖地址:http://www.3dportal.cn/discuz/viewthread.php?tid=507004&page=1&fromuid=386133#pid2375011
9 U4 ~0 _" N4 T  ^2 C
/ c& j4 r! s$ t4 m教程版本:Pro/E4.0 m080

1064.rar

243.42 KB, 下载次数: 35

评分

参与人数 1三维币 +15 收起 理由
li5jun1 + 15 教程

查看全部评分

 楼主| 发表于 2009-5-11 23:16:22 | 显示全部楼层
关键:阵列,在阵列时,新建轴,然后阵列

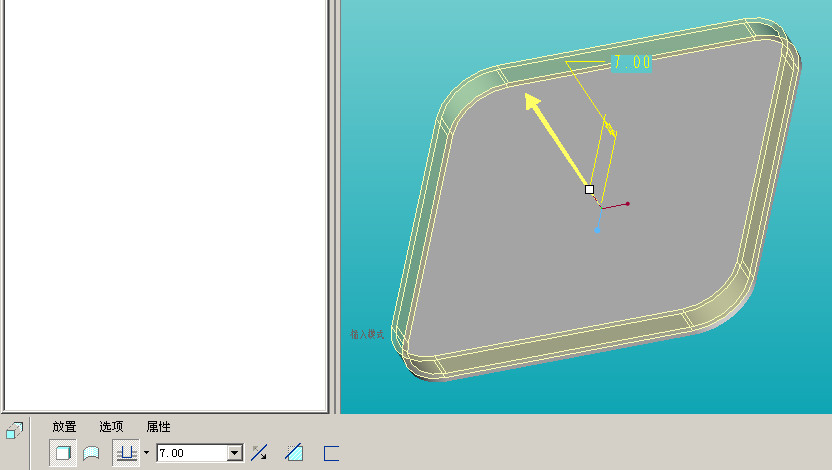

1、拉伸圆角台

1、拉伸圆角台

2、拉伸边缘,采用偏移

2、拉伸边缘,采用偏移

3、同理拉伸内部凸边

3、同理拉伸内部凸边

4、拉伸一个耳朵

4、拉伸一个耳朵

5、阵列4个耳

5、阵列4个耳

6、拉伸切除耳多余部分

6、拉伸切除耳多余部分

7、阵列4个切除

7、阵列4个切除

8、新建轴

8、新建轴

9、切除孔

9、切除孔

10、阵列4个孔

10、阵列4个孔

11、拉伸凸起

11、拉伸凸起

12、阵列4个凸起

12、阵列4个凸起
