Solid Edge螺纹收尾

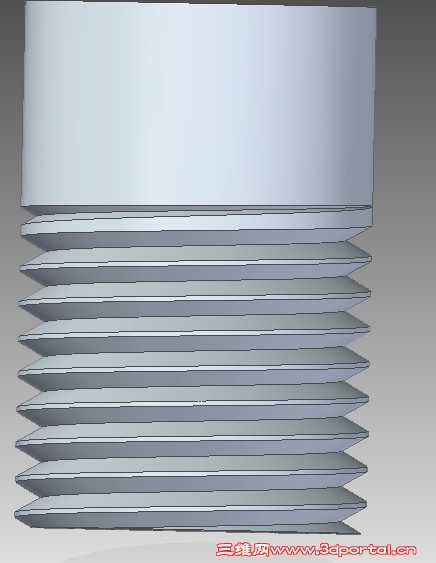

一般建模及出图也不需要画出真实的螺纹牙型螺旋，但也许有些行业就需要把这些螺旋细节画出来。咱就在Solid Edge中想想办法，看能否满足吧。
使用螺旋除料直接切出完整的螺旋比较简单，但最后越变越浅的螺纹收尾不大好做，幸好Solid Edge的螺旋除料/拉伸命令中有角度控制选项。
