[分享] [教程]圆形弹簧的两种做法

 关闭 [复制链接]
发表于 2006-8-29 13:19:34 | 显示全部楼层 |阅读模式 来自: 中国浙江台州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
圆形弹簧做法(一)
7 r# J2 J- N% H变形弹簧,变化多端,圆形弹簧做一个教程,大家一起学习一下sw的扫描。
- V7 y' u$ y* ^3 d; Q: x; A第一种方法,间接做法,首先通过曲面扫描绘制出扫描路径,然后由扫描做出圆形弹簧。
6 A' h- U7 S1 F( k# h. Z1 z圆形弹簧的关键是如何确定扫描轮廓,下面就对这一问题作一详细讲解。
4 P3 n$ r, \) f( R! z# w) |. D首先在上视基准面建立一个圆形草图,然后再前视基准面上画一线段草图,添加约束。如图所示:
! ^5 u  t0 a; Z2 f$ a  N; N6 [, N% Z
http://bbs.icad.com.cn/attachments/forumid_12/1_PBeEO95Rl5pq.jpg
$ T3 d3 U( x0 W) O9 D% `, ^2 ^) G' B# t5 j% l/ b. Z. ^, t' Y
然后也是最关键的来确定扫描路径,如图所示:
% D7 L9 m2 ~0 j0 l$ F5 V& O* E1 t7 v! i5 x+ k: c$ f
http://bbs.icad.com.cn/attachments/forumid_12/2_Q4ajEa3lqApC.jpg
6 k/ B, ^! y. k, {) v3 \! y* U2 q; G/ V- B; h3 p4 t; R
下面是扫描轮廓的建立,选择曲面边线,插入基准面,然后画轮廓草图,最后扫描,具体如图所示( z) w- u1 V0 s8 G

2 C# a6 W" e8 k4 Ihttp://bbs.icad.com.cn/attachments/forumid_12/3_8mD4BLsFvrcx.jpg' [: [, h) _3 ]5 D  {  P+ ^7 `! \

2 V+ H' P$ q4 \: A% F$ f7 Q2 Ehttp://bbs.icad.com.cn/attachments/forumid_12/4_QtDYAOnO3CdG.jpg6 `. j3 Q5 J5 G- X& i& b3 U. l

5 r* Z6 U( n' h2 }0 ihttp://bbs.icad.com.cn/attachments/forumid_12/5_WBdNccLx6sCX.jpg
* E0 u3 g. b- G' f4 g& D/ {

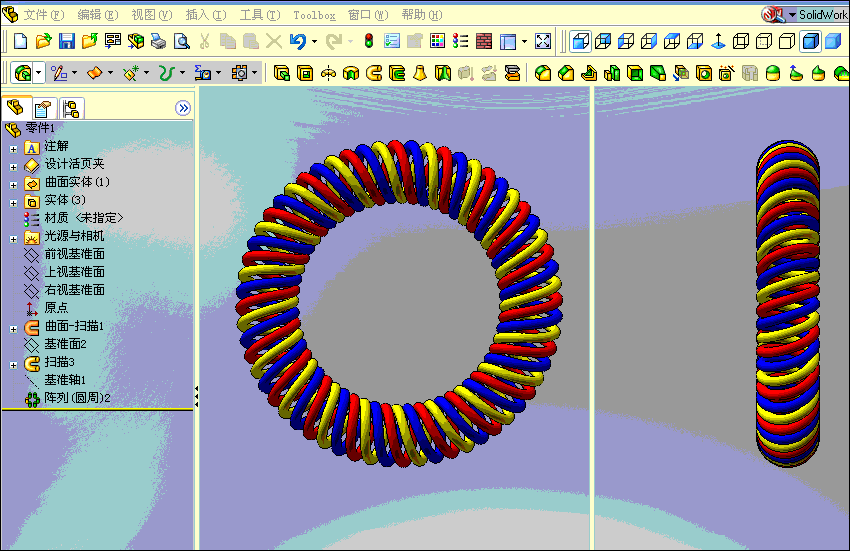

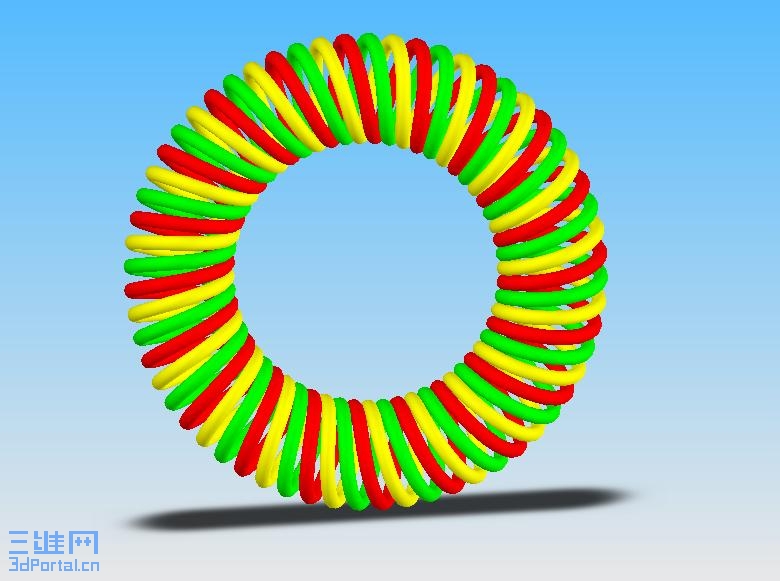

2 H, |5 \8 B9 x: k* E" r: C6 Q5 z# o最后删除曲面实体,可以选择重复操作,或者圆周阵列,最后得到如图效果
! u$ D% V( C- g* ~/ C) U/ \& Y+ G5 _3 k2 H/ H! D
http://bbs.icad.com.cn/attachments/forumid_12/6_0JnPZeflTDob.jpg% Q1 l- U! G  ?9 E
, v1 y- D& e  U  g1 |. D0 L; e
圆形弹簧做法(二)
$ \$ u4 a( R# n" v4 w  ?上一种方法,采用辅助面的方法做,有些复杂,05版sw以后扫描功能更加强大。
& Y  Y1 r5 z( E% t' z下面介绍单特征圆形弹簧的做法。
; I# s# X8 _  |5 @" H5 W  Y7 K8 [3 }9 S: m2 T
http://bbs.icad.com.cn/attachments/forumid_12/01_YCvMSBBAVbOK.jpg$ I+ Y( D( M0 }. ]# ]/ ~

! z, g2 q( K! x, bhttp://bbs.icad.com.cn/attachments/forumid_12/02_I7ss8prAgDIs.jpg
+ A& i& B9 s5 ~2 @9 f: v6 Z3 k6 L4 f  S
+ P# h) l4 ?. n4 M. S首先在前基准面上绘制圆形草图,圆心与圆点重合。如图(当然可以直接添加原点与圆的重合,那么下一步就省了,自己琢磨 )5 i9 |4 s  L$ A/ W1 i3 }

) p2 b$ G/ V% d: chttp://bbs.icad.com.cn/attachments/forumid_12/03_MPvXzeDNd5JO.jpg
" b' X- o- w: ^& I3 x5 q. z+ P. Q' d9 k# |3 B
然后建立基准面与圆相切,与前基准面垂直,如图: + ?: o. g) c; w% A5 j$ ?. _

" b% S% ^  L* o4 ~8 Mhttp://bbs.icad.com.cn/attachments/forumid_12/04_Rec7lVRrsO9L.jpg. `. t, j* O9 [/ I. V
2 g+ ^- m: q! w/ `$ L" Q" w+ i) c
选择基准面,建立草图如图所示:% y- _7 k' W: N0 D5 m
: w2 q5 [2 q& \
http://bbs.icad.com.cn/attachments/forumid_12/05_LAyQBOxOZLF0.jpg, d7 F. b6 U4 b3 U/ v) G

! j) I5 s& }* ?) W" H" k扫描,选项如图所示+ H6 P+ D4 R3 s. q+ X- r
+ t) o6 g' L5 w# [- X3 K# H  _
http://bbs.icad.com.cn/attachments/forumid_12/06_loVCfYwk0F9e.jpg5 k0 X, t. ?0 Q, [$ i
% o" k# J- J6 \

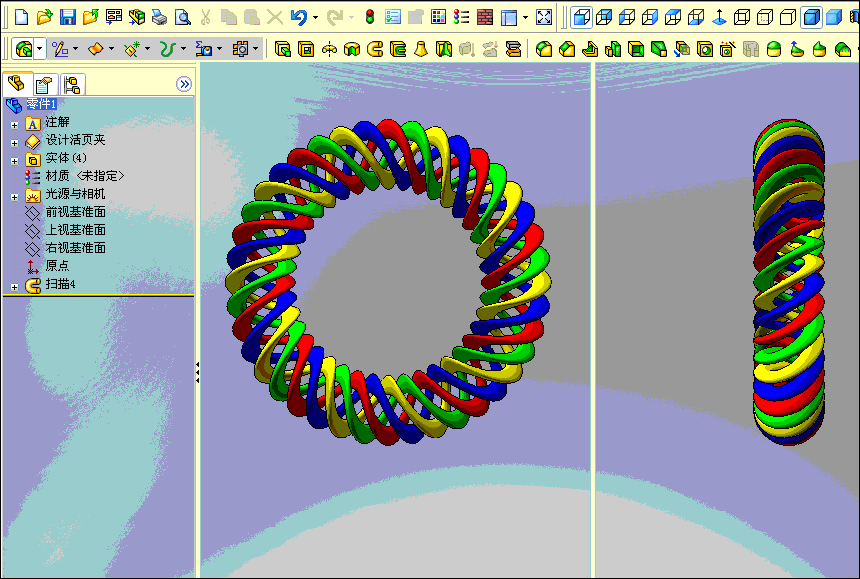

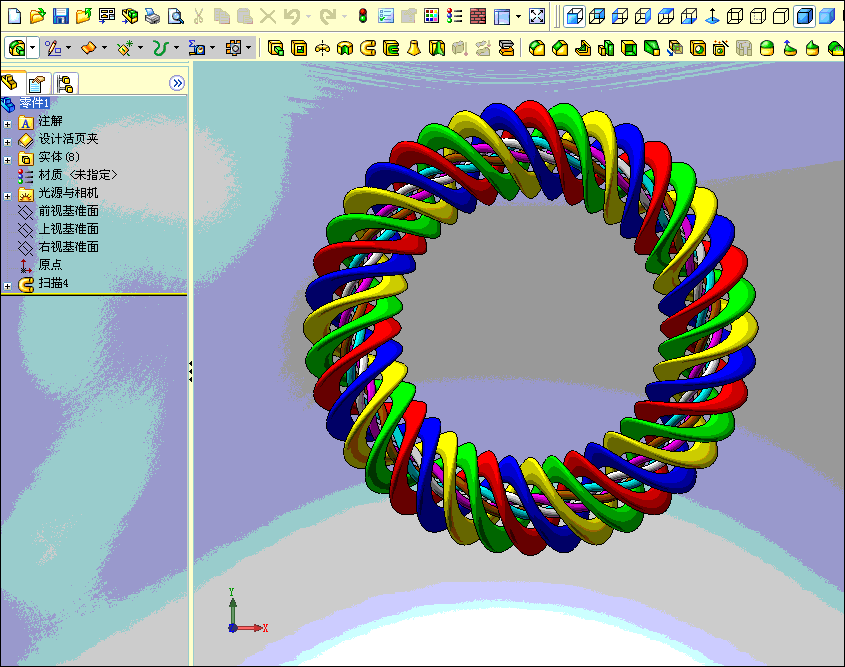

完善一下,添加点效果。如图所示: ( m+ Z2 W5 e$ i" w; ]( i, l6 ]5 r
8 W5 t: q7 ^4 T5 o/ Y
http://bbs.icad.com.cn/attachments/forumid_12/07_GxsRT9pjq1Ib.jpg
/ @9 w( ~* F' q* v8 ]* {0 r9 r

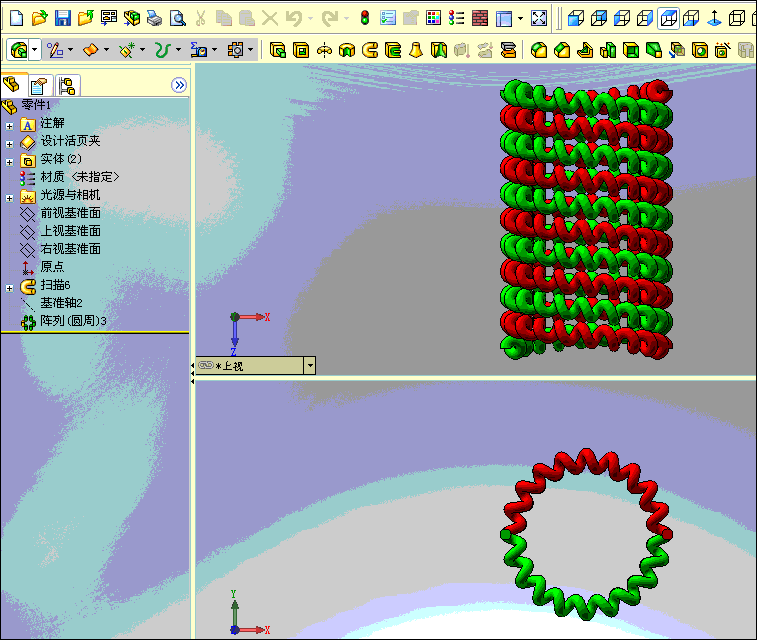

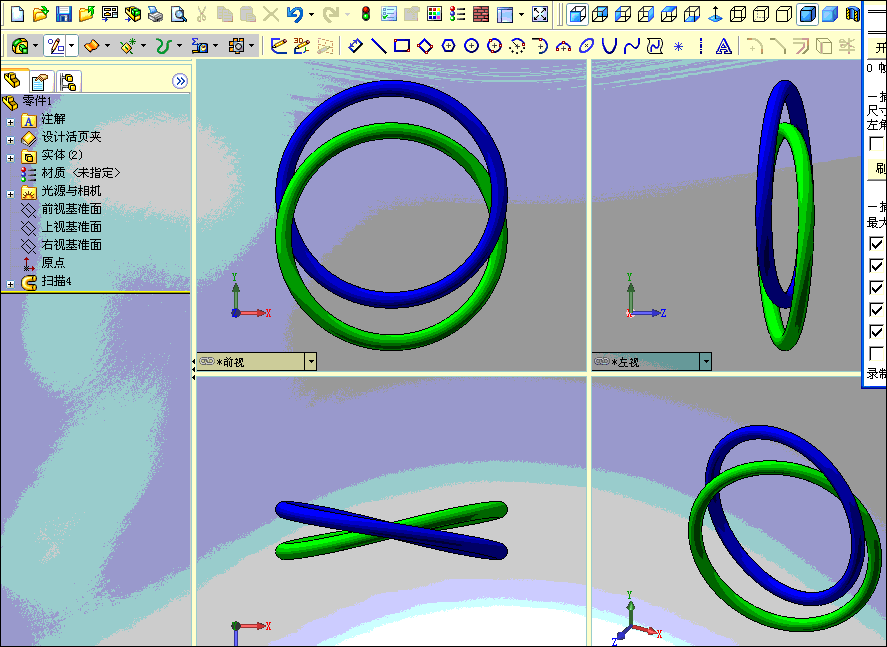

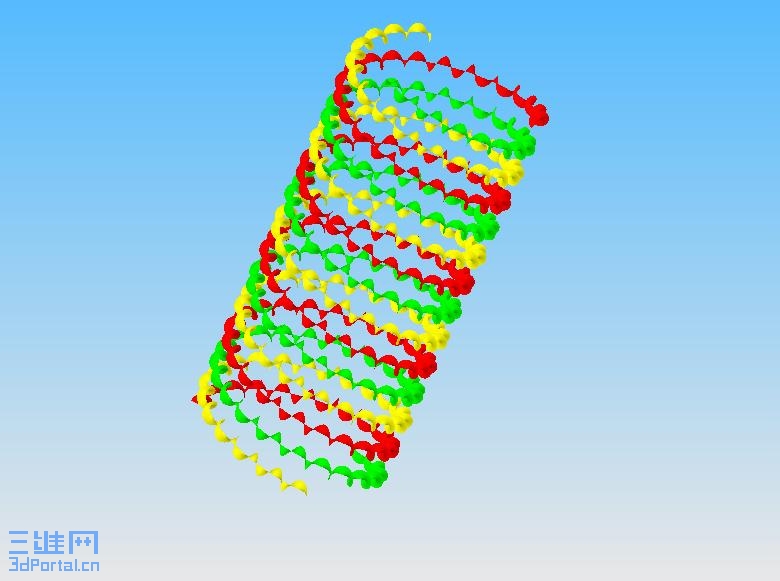

! D! P/ w6 B1 D学会了上面的方法,那么任意路径的变形弹簧基本上都做得出来,如图:
, a$ C' ]+ ^8 d- y4 V6 R2 x& x
% n, |2 Y9 S- @# ahttp://bbs.icad.com.cn/attachments/forumid_12/08_YYFHty1XUSr4.jpg/ V* v6 t+ ~7 U! \8 `) u: H6 C

, a: _* _+ G0 `/ v0 {; k1 o原创作者:CAD世界_sqchtolzy
发表于 2006-9-7 12:14:59 | 显示全部楼层 来自: 中国广东佛山
很多谢版主的详细步骤。
发表于 2006-9-7 15:35:00 | 显示全部楼层 来自: 中国浙江杭州

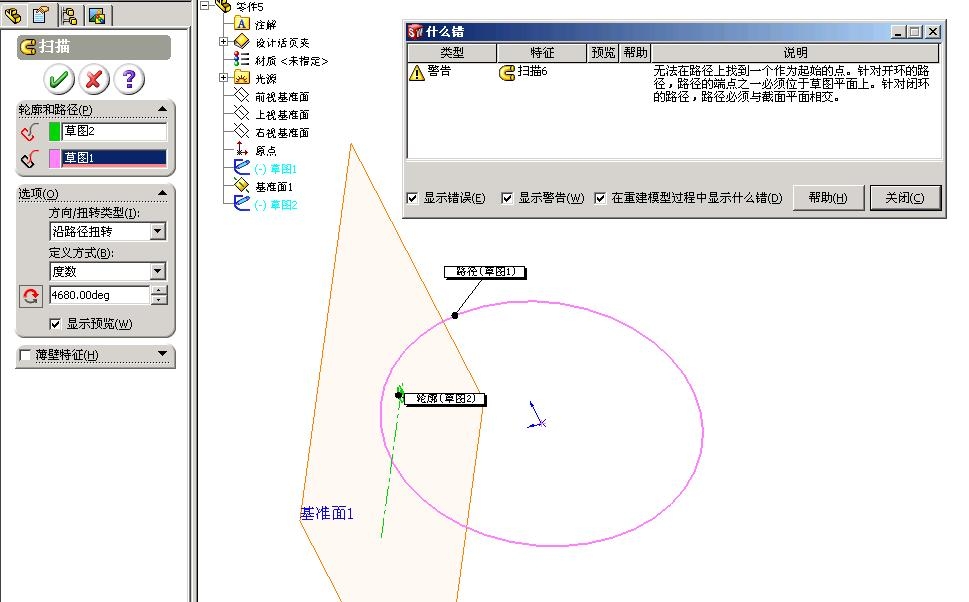

第二种做不出来.3 h  o1 p- V  L: T0 I
