『1012』三根棍子（已结束）

keanue · 发表于 2008-2-23 22:21:21

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

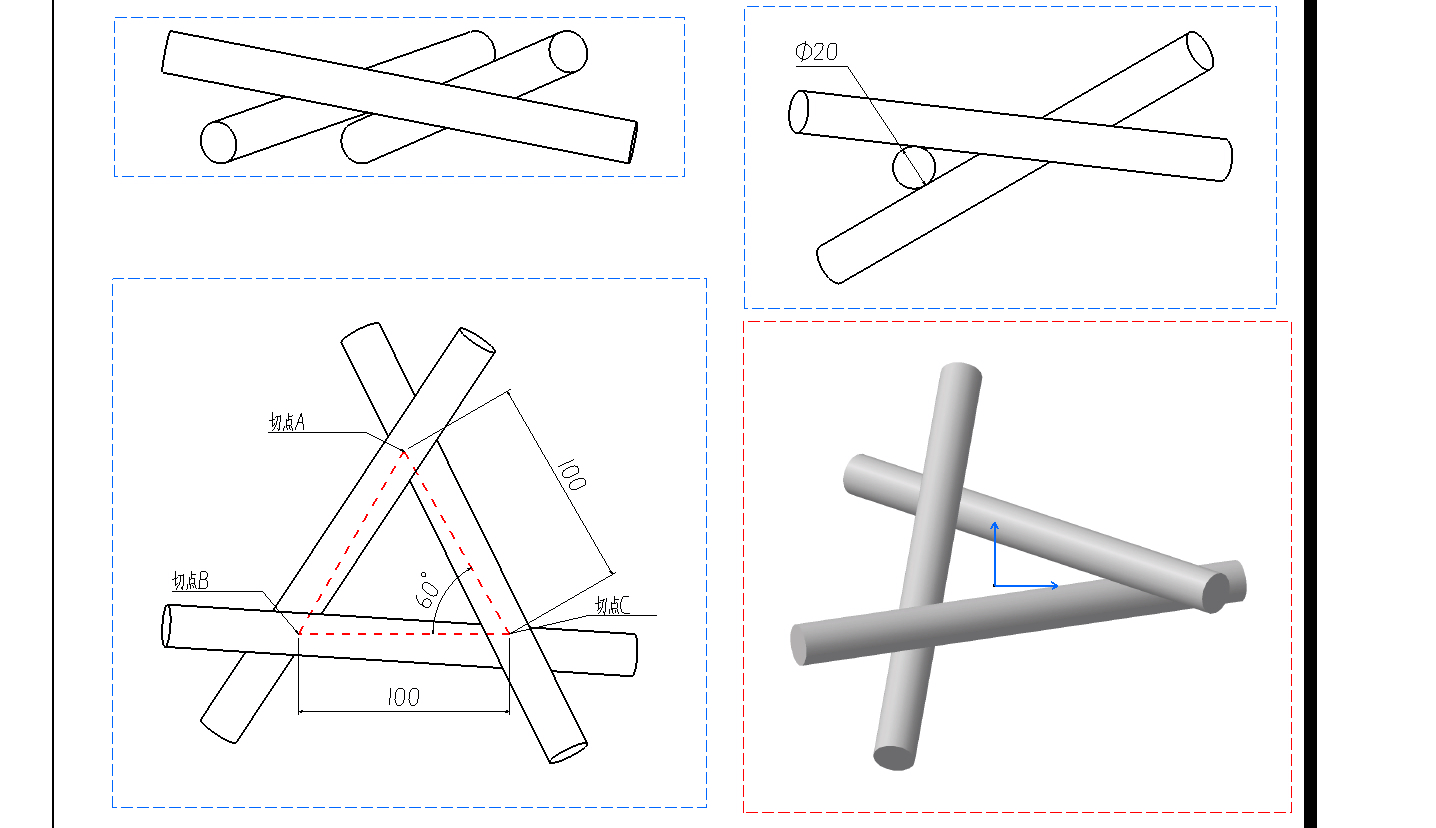

要求：1.安图出装配图
      2 需要提供碰撞分析
      3 三根棍子要相切（满足切点连线呈等边三角形）
提示：三个切点在同一平面内，从三条轴线入手。
这道题有一定难度，作对要多加分啊！
      软件不限

SW教程：http://www.3dportal.cn/discuz/viewthread.php?tid=473419&highlight=1012
PROE教程：http://www.3dportal.cn/discuz/viewthread.php?tid=633461&highlight=1012
CATIA教程：http://www.3dportal.cn/discuz/viewthread.php?tid=473271&highlight=1012

[ 本帖最后由 li5jun1 于 2008-12-20 08:38 编辑 ]

scliukejun · 发表于 2008-3-11 16:46:06

用SW2006做的，干涉检查不像PRO/E
相切是不干涉的，但从动画中可以看出柱体之间相交，但同时又不干涉，可以做正解吧？

[ 本帖最后由 li5jun1 于 2008-4-3 20:33 编辑 ]

keanue · 发表于 2008-3-11 20:56:10

恩厉害厉害！呵呵good ，我以为只有catia做的出呢，谢谢支持我可是第一次出题啊，

cto123 · 发表于 2008-3-13 19:48:14

第一次做题。符合要求嘛？呵呵

[ 本帖最后由 li5jun1 于 2008-4-3 20:33 编辑 ]

keanue · 发表于 2008-3-13 21:20:07

小杰你到时贴张完整的图啊呵呵

cto123 · 发表于 2008-3-13 21:27:48

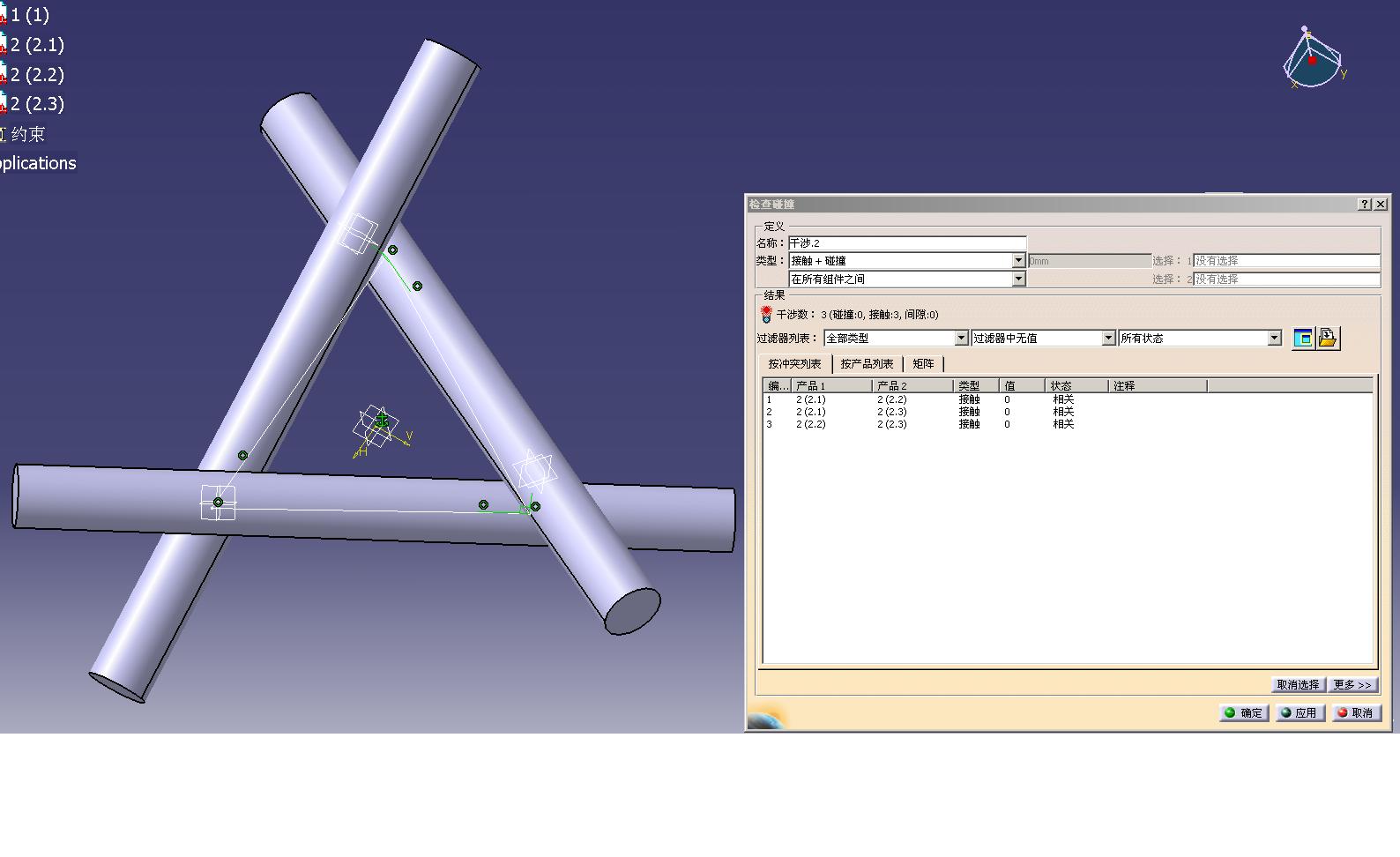

我是用CATIA R17做的，第一次发，不太清楚

tzy · 发表于 2008-3-17 20:18:27

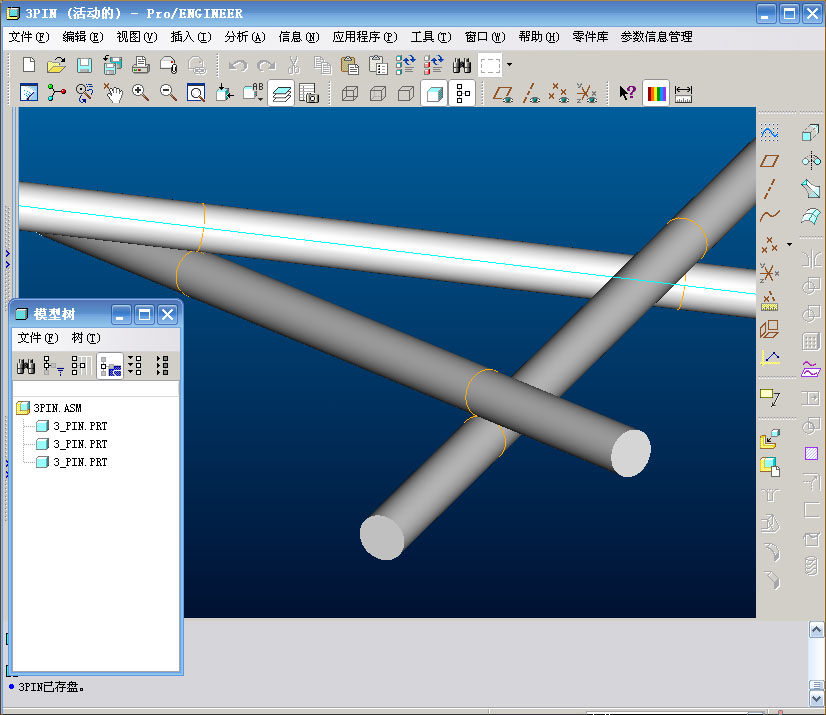

用proe做的，全局体积干涉检查。

[ 本帖最后由 li5jun1 于 2008-4-3 20:34 编辑 ]

bugkillbug · 发表于 2008-3-26 13:48:14

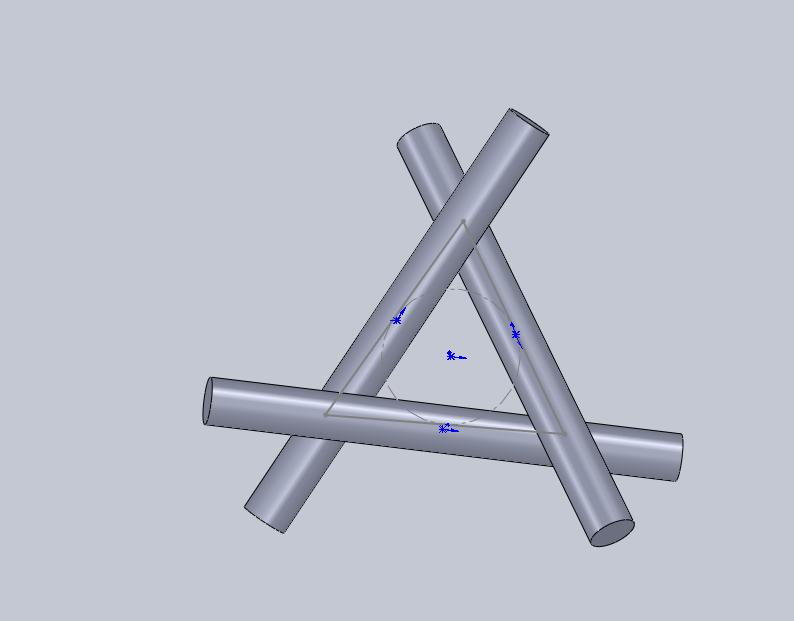

用sw 2008搞的

[ 本帖最后由 li5jun1 于 2008-4-3 20:34 编辑 ]

ltq59 · 发表于 2008-3-26 18:59:36

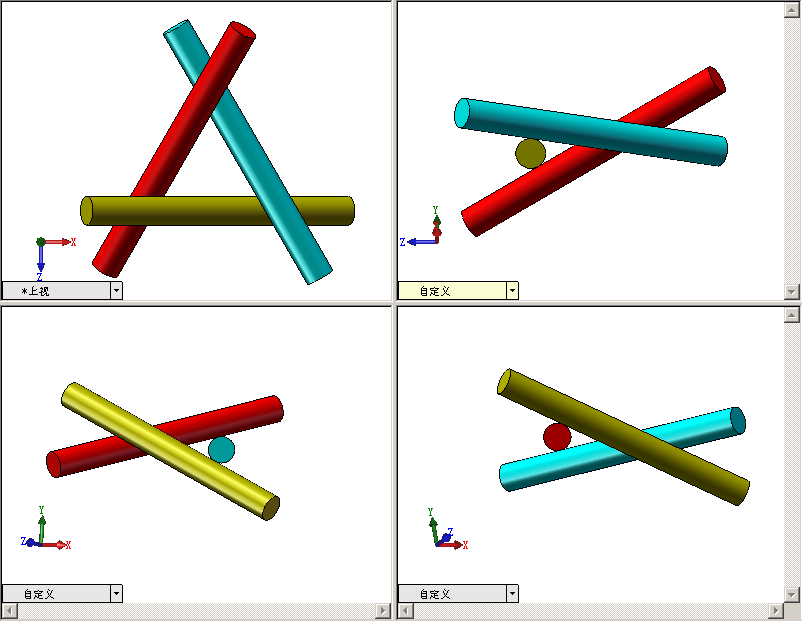

:) sw 2007做的

[ 本帖最后由 li5jun1 于 2008-4-3 20:35 编辑 ]
