[CATIA教程] 『1111』环

[复制链接]
发表于 2008-9-12 10:31:50 | 显示全部楼层 |阅读模式

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
原题目链接:http://www.3dportal.cn/discuz/viewthread.php?tid=530392
0 m3 f% ^5 H# N6 i" U是否原创:9 B; @" ]3 e( ]. ?, O2 }3 [
教程格式:图片、文字
4 j2 z! r5 b0 V' L& u- g" `8 k0 o教程说明:图片和文字: U: k0 Y0 I- _7 s' w- x+ q
附件数量:
( p+ D+ D3 ]3 A: U4 ?1.在XY平面创建如图曲线
, S9 |; b! n! W$ P; y$ r: Z 1.png

评分

参与人数 1三维币 +15 收起 理由
li5jun1 + 15 教程!

查看全部评分

 楼主| 发表于 2008-9-12 10:32:44 | 显示全部楼层
2.在YZ平面创建如图曲线并拉伸
 楼主| 发表于 2008-9-12 10:33:54 | 显示全部楼层
3.将XY平面内的曲线利用投影命令投影到拉伸曲面上
+ `1 v: T7 o+ N0 x; ?8 _7 P 4.png
 楼主| 发表于 2008-9-12 10:35:10 | 显示全部楼层
4.以Z轴有旋转轴旋转出两曲线(角度分别为-120度和120度)/ i/ i) g  d! W2 |6 O2 X+ C% u
, _( u0 m! M! y; P7 [0 b6 O
[ 本帖最后由 zyxwq 于 2008-9-12 10:39 编辑 ]
 楼主| 发表于 2008-9-12 10:38:14 | 显示全部楼层

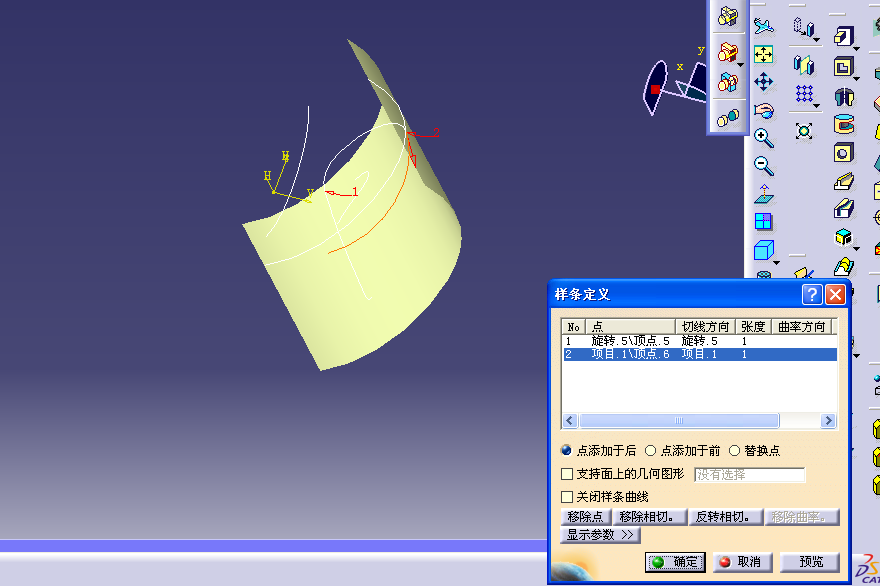

5.分别利用样条曲线命令作投影线与两旋转后曲线的连线
& j. {+ o4 |& w1 q3 `/ Q1 A, w  a5 S6 }
[ 本帖最后由 zyxwq 于 2008-9-12 10:39 编辑 ]
 楼主| 发表于 2008-9-12 10:41:34 | 显示全部楼层
6.利用样条曲线命令将曲线补全成封闭环.
 楼主| 发表于 2008-9-12 10:42:57 | 显示全部楼层
7.利用圆的命令在平面上建立草图. 10.png
 楼主| 发表于 2008-9-12 10:44:29 | 显示全部楼层

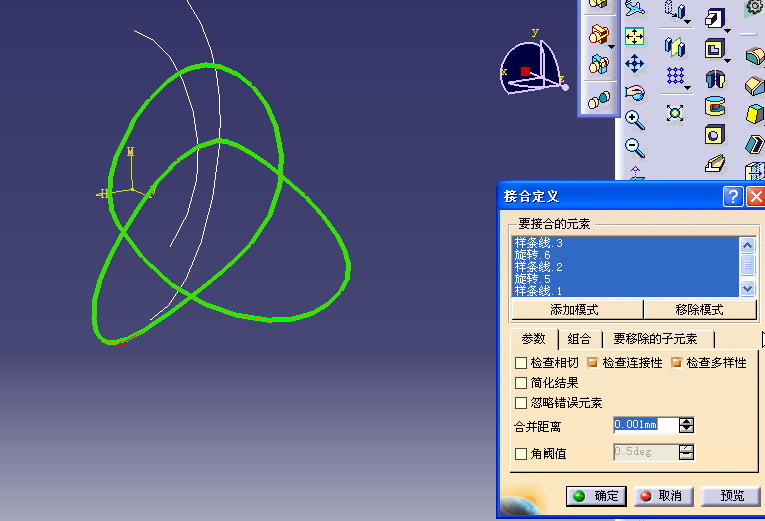

8.将曲线合并成一个封闭环,
 楼主| 发表于 2008-9-12 10:45:31 | 显示全部楼层
9.利用肋的命令生成如下图结果 12.png
