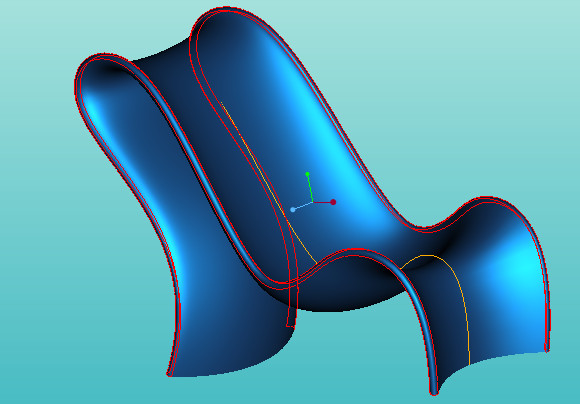

[Pro/E教程] 『1139』休闲椅——曲面练习

[复制链接]
发表于 2009-5-11 00:30:16 | 显示全部楼层 |阅读模式

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
原帖地址:http://www.3dportal.cn/discuz/viewthread.php?tid=552589&page=1&fromuid=386133#pid2614404
8 C0 R2 D8 a6 f* i" A' j, E+ c; ~: i8 _  ?' f
教程版本:Pro/E4.0 m080

1139.rar

807.74 KB, 下载次数: 93

评分

参与人数 1三维币 +15 收起 理由
li5jun1 + 15 教程

查看全部评分

 楼主| 发表于 2009-5-11 00:35:04 | 显示全部楼层
依次建模

1、草绘椅子形状曲线

1、草绘椅子形状曲线

2、新建基准点1

2、新建基准点1

3、新建基准点2

3、新建基准点2

4、扫描混合,在基准点1处草绘截面

4、扫描混合,在基准点1处草绘截面

在前端处草绘截面

在前端处草绘截面

在后端处草绘截面

在后端处草绘截面

在基准点2处草绘截面

在基准点2处草绘截面

四个截面

四个截面

扫描混合曲线选择

扫描混合曲线选择

5、加厚扫描混合曲面

5、加厚扫描混合曲面

6、两端处完全倒圆角

6、两端处完全倒圆角
发表于 2011-5-17 16:35:50 | 显示全部楼层
下来学习一下!!
发表于 2011-5-21 21:44:50 | 显示全部楼层
简单曲面用简单软件
发表于 2014-2-13 16:08:42 | 显示全部楼层
这休闲椅子如果要在头部加个枕头的话需要怎么画啊?
发表于 2014-3-21 09:22:20 | 显示全部楼层
好样的学习了
