三维CAD实例教程：使用中望3D设计卡套式管接头

Abby001

卡套式管接头是适用于油、水、气等非腐蚀性或腐蚀性介质的密封管接头，与管道连接后，具有连接牢靠、密封性能好等特点，在炼油、化工、轻工、国防、航空、船舶等系统中被广泛采用，这种卡套式管接头也适用于各种机械工程、机床设备等液压传动管路。本次三维CAD设计实例教程中，小编将向大家演示如何使用中望3D来设计图1中这款常见的卡套式管接头。

. D1 e/ a/ ?8 x3 H) l9 R2 J% b' p

登录/注册后可看大图

7 L7 ~3 l/ y' C+ ^: ?5 [  M' ?

http://file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image002.jpg

图1 卡套式管接头

" [$ i( J9 y; W3 k: r

我们将分为草图绘制、旋转与切除这两大步骤来完成设计：

第一步：绘制草图。

1、草图绘制是本次建模的基础，我们先新建零件，单击“新建草图”按钮，选择“XY”平面进入草图绘制；

2、如图2所示，绘制一条水平线和一条竖直线，令两者都过草图圆点；

登录/注册后可看大图

7 u% F& Y0 L  [. E7 l2 r8 ^1 w5 n, s

http://file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image004.jpg

图2 绘制水平线和竖直线

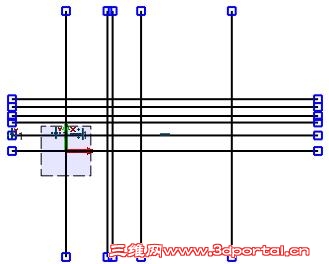

3、多次运用草图工具栏中的“偏移”工具，将竖线向右在16mm、18mm、29mm、64mm处偏移出多条直线，将横线向上在6mm、11mm、13.5mm、17mm、20mm处偏移出多条直线，效果如图3所示；

: T6 u6 u+ _0 i" H6 \) H/ g7 [

登录/注册后可看大图

* x& R6 [, c9 G- K& m

http://file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image006.jpg

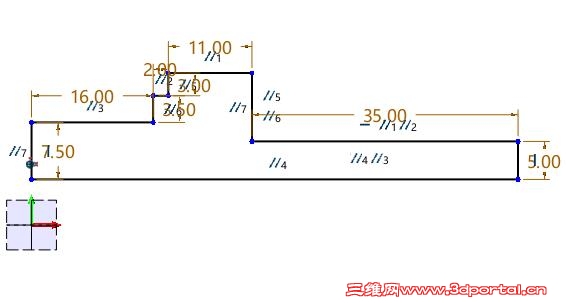

图3 绘制多条偏移线

+ W! S' x- h( m; A- @% H" A0 x2 I

4、单击草图工具栏中“划线修剪”工具，用鼠标滑过要修剪的直线部分，得到如图4所示轮廓；

登录/注册后可看大图

, a$ r: \2 J+ P

http://file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image008.jpg

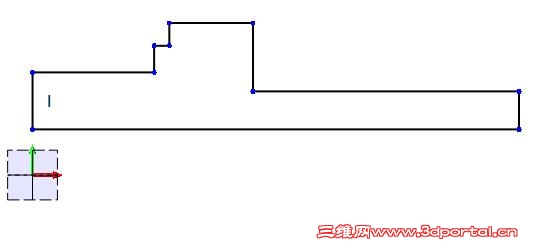

图4 修剪后轮廓线图

; y/ E; n5 `8 S9 n5 c" t: w  q

5、单击约束工具栏中“自动约束”，对草图进行约束，如图5所示；

" t( _5 ~$ t! x+ A0 z+ H

登录/注册后可看大图

http://file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image010.jpg

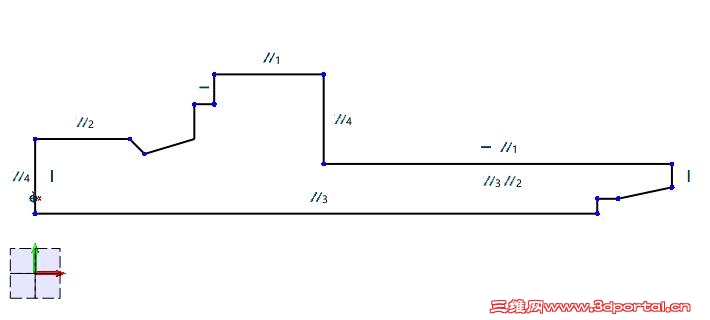

图5 自动约束

6、单击草图工具栏中的“直线”按钮，绘制如图6、图7轮廓并约束尺寸；

登录/注册后可看大图

http://file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image012.jpg

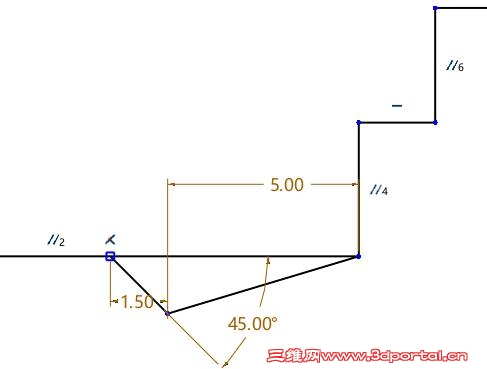

图6  绘制退刀曹处直线

$ X% {2 y0 m) K. I0 k

登录/注册后可看大图

- B7 y$ J% D& {5 R- x  P

http://file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image014.jpg

图7  绘制接口处直线

7、单击草图工具栏中“划线修剪”按钮，将图形裁剪到如图8样式；

% Z) Z3 _6 b, I8 D. n! y

登录/注册后可看大图

% v8 U5 p; p0 Q6 i

http://file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image016.jpg

图8 修剪图纸后的效果

* K5 v# X- K0 N" @+ P

8、单击草图工具栏中“圆角”按钮，设置圆角为“1.2mm”，如图9所示；

" l- @0 O' x7 M

登录/注册后可看大图

http://file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image018.jpg

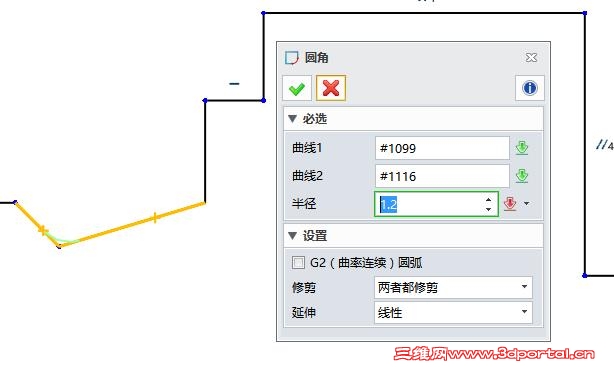

图9 绘制圆角

% m3 o& c! y6 ]/ {8 g

9、单击草图工具栏中“倒角”按钮，设置倒角大小为“1.5”，在图10位置进行处理；

$ H3 w7 P) H; k# c

登录/注册后可看大图

" E6 w- @* w% P& J7 X- q0 `! K) f

http://file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image020.jpg

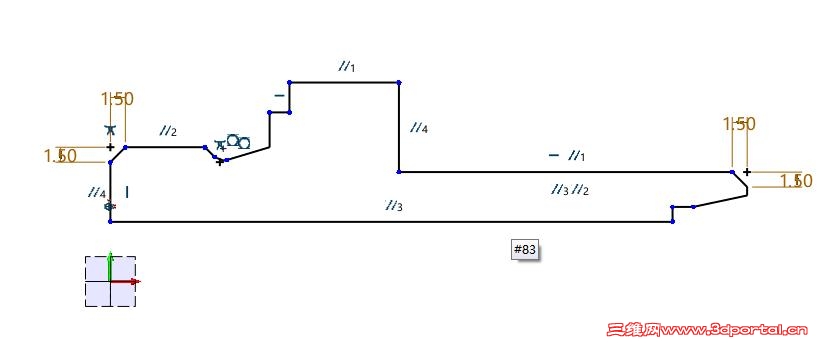

图10绘制倒角

第二步：旋转与切除。

1、单击造型工具栏“旋转”按钮，选择X轴为旋转轴，旋转角度设置为360°，旋转出管接头的基本形状，如图11所示；

, Y4 @% q$ d  c" r% v2 U% z

登录/注册后可看大图

http://file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image022.jpg

图11 旋转操作效果

2 K/ R' }1 a  c' N6 x3 d

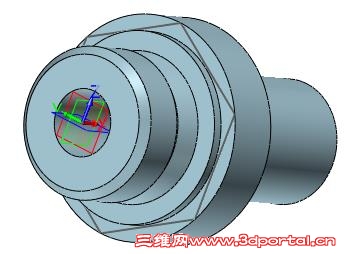

2、在如图12所示位置绘制草图正六边形，然后进行拉伸布尔运算，选择交运算，如图13设置；

9 K/ }7 r$ \3 F& H6 a/ d: g

登录/注册后可看大图

http://file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image024.jpg

图12 绘制正六边形

登录/注册后可看大图

& h, f2 l. U2 J2 Z: g2 T- j

http://file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image026.jpg

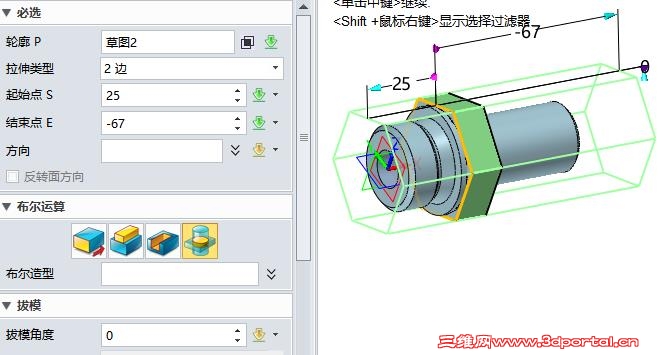

图13 拉伸布尔运算操作

# h  z% @# ~) T3 x9 _

3、选择“XZ”平面为基准面绘制草图，角为115°，如图14，单击旋转按钮，选择X轴为旋转中线，进行360°旋转切除操作，如图15所示；

登录/注册后可看大图

http://file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image028.jpg

图14 旋转切除线草图

登录/注册后可看大图

  X" Y0 L1 q& J$ ^2 b! s

http://file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image030.jpg

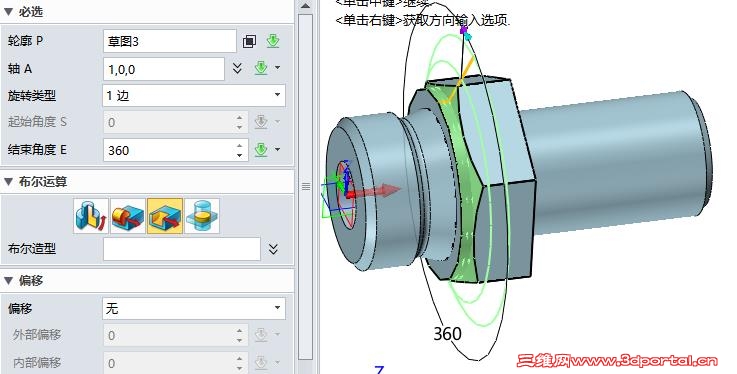

图15 旋转切除操作

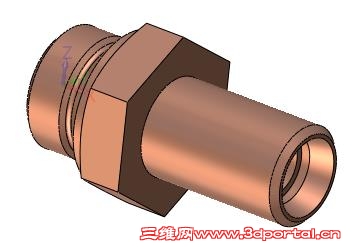

4、通过旋转、拉伸和简单的切除操作即可完成创建管接头，图16则是最后的设计结果。

& ?9 H9 E' B& A- h% e0 G& S

登录/注册后可看大图

' [! u  U5 R+ H7 M# K3 y/ T

http://file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image032.jpg

图16 管接头完成模型

  c+ Q0 e" E" [! L

      在本设计案例中，我们主要运用到了圆角、倒角、偏移、裁剪实体等基础功能，再加上旋转和切除功能的综合运用，即可快速地设计出卡套式管接头。其实，本案例中所运用到的相关功能，如果能熟练掌握，熟悉运用，对设计师进行其他产品设计也是非常有帮助的，中望3D是专业的三维CAD/CAM设计软件，具有易学易用、操作便捷的特点，能支持设计师高效地完成各项设计任务。

马上下载中望3D 2016版，享受高效灵活的设计体验：http://www.zw3d.com.cn/product-58-1.html

Z3是什么格式文件：http://www.zw3d.com.cn/blog/201503131763.html

更多详情，欢迎访问中望3D官方网站：www.zw3d.com.cn
