如何实现图示的标注？

huangjiuy · 发表于 2008-9-26 11:58:22

您需要登录才可以下载或查看，没有帐号？注册

x

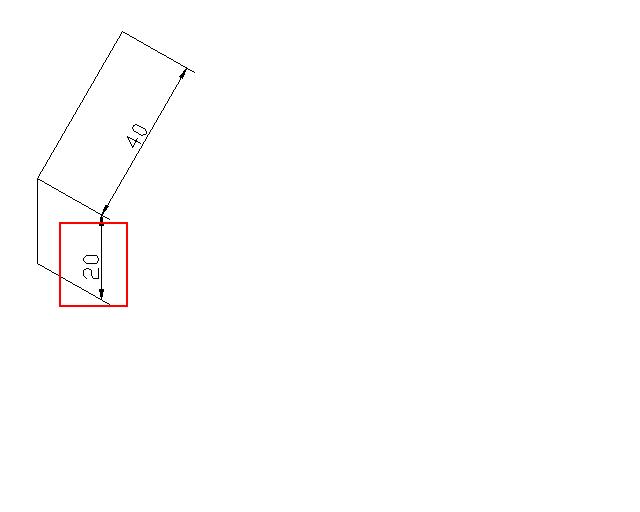

如图中尺寸20的标注，能倾斜一个角度。我经常要这样标注，能实现吗？谢谢！

[ 本帖最后由 msyanzi 于 2008-10-13 17:05 编辑 ]

tjdai521 · 发表于 2008-9-26 13:03:41

我试了一下,目前还没有找到!

huangjiuy · 发表于 2008-9-26 13:40:18

原帖由 tjdai521 于 2008-9-26 13:03 发表 http://www.3dportal.cn/discuz/images/common/back.gif
# c' l6 J! H p) Q, P我试了一下,目前还没有找到!

;) 我怎么办呢？

che-zp · 发表于 2008-9-26 18:07:51

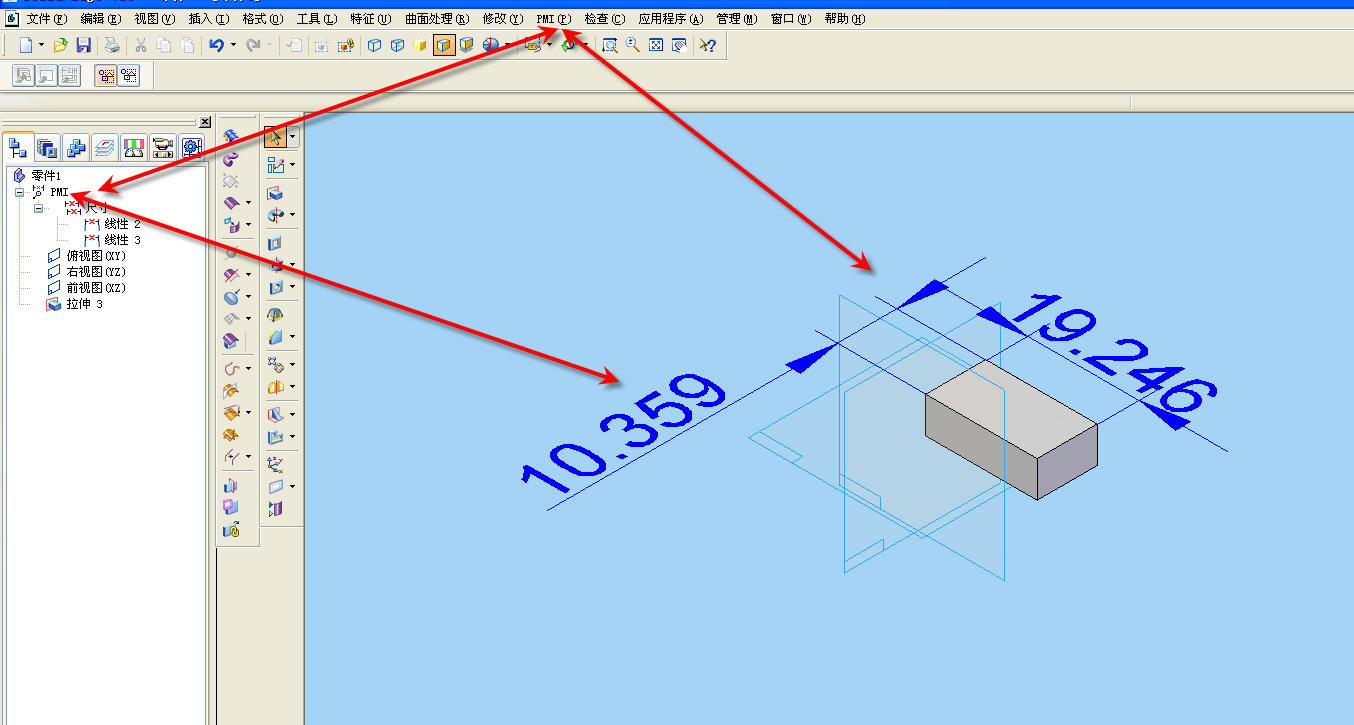

你可以使用PMI啊

tjdai521 · 发表于 2008-9-26 18:30:08

他好像是在工程图里做这个效果吧，我不知道有没有办法实现，曲线救国？

麦兜兜-- · 发表于 2008-9-26 23:11:39

这么简单的问题

tjdai521 · 发表于 2008-9-27 12:05:00

貌似简单你也没有解决吧~

heyantian · 发表于 2008-9-27 21:22:53

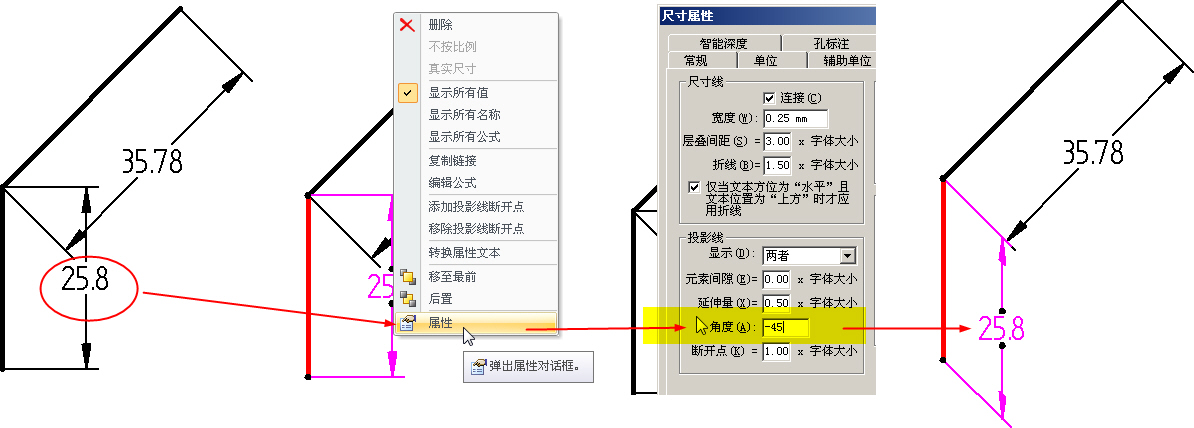

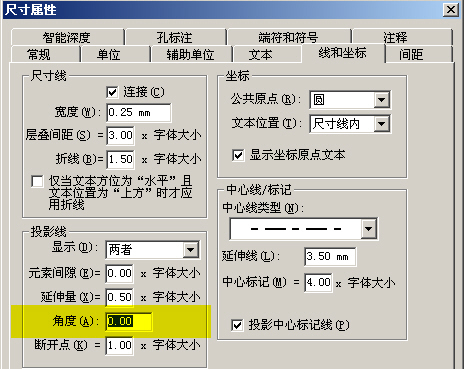

这样，先标注上尺寸，在点击该尺寸选择属性，如图修改角度值。

[ 本帖最后由 heyantian 于 2008-9-27 21:29 编辑 ]

tjdai521 · 发表于 2008-9-27 23:24:50

果然还是版主出手，才知道有没有！厉害，我学了一招了！就是如果是大量的这样操作也很费事，不过也算是比较简单的曲线救国了！

huangjiuy · 发表于 2008-10-10 10:17:37

原帖由 heyantian 于 2008-9-27 21:22 发表 http://www.3dportal.cn/discuz/images/common/back.gif
% m( \! A; i/ _# A$ B/ O/ c, L这样，先标注上尺寸，在点击该尺寸选择属性，如图修改角度值。

谢谢你，版主，我Try了一下，果真好使，只是每一个尺寸都要去计算那个角度，要是尺寸引出线能按某一基准线平行就好了。不过能解燃眉之急，很感谢了。

dugqcad · 发表于 2008-10-12 12:03:20

感谢版主的提示，又请教如4楼的3维状态在工程图显示时又如何标注出4楼的形式。谢谢！

huangjiuy · 发表于 2008-10-13 13:19:12

谢谢版主，这倒是一个好办法。只是第一次我得测一下角度才能去改那个值，因为那个值不是根据全局坐标系来的，而是与所绘线段相关的。

msyanzi · 发表于 2008-10-13 17:05:12

好的，这个问题可以结题！
